Самостоятельная установка и регулировка БСЗ на ВАЗ 2107

Наряду с другими вариантами усовершенствования агрегатов и систем автомобиля ВАЗ 2107 рассматривается система бесконтактного (электронного) зажигания (БСЗ) вместо стандартной. Такая модернизация позволяет обеспечить стабильное повышенное напряжение на свечах зажигания, что, в свою очередь, облегчает пуск двигателя и увеличивает энергию искры.

Установка и регулировка системы бесконтактного зажигания – дело достаточно непростое, поэтому если у вас нет достаточных навыков работы с автомобильной электроникой, лучше доверить эту работу специалистам. Если же вы чувствуете, что вы в состоянии установить комплект БСЗ на ВАЗ 2107 самостоятельно, тогда внимательно изучите данную инструкцию и приступайте к работе.

Для работы понадобятся следующий набор инструментов и материалы:

• Ключ на 8;
• Ключ на 10;
• Ключ на 13;
• Крестообразная отвертка;
• Два самореза;
• Дрель со сверлом соответствующего саморезам диаметра;

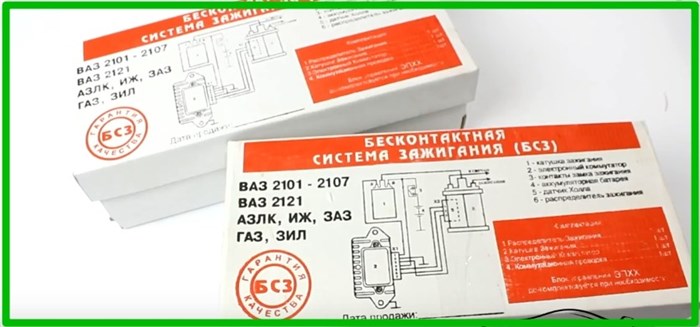

Естественно, кроме всего этого, должна быть приобретена система электронного бесконтактного зажигания, точнее комплект ее составляющих: катушка, коммутатор, распределитель и провода для подключения всех элементов между собой.

Ниже приведена принципиальная схема, согласно которой подключается система бесконтактного зажигания для ВАЗ 2107.

Электронное зажигание на ВАЗ 2107 — как поставить и правильно его настроить? Самостоятельная установка и регулировка БСЗ

Как выполнить регулировку

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Распределительные устройства для моделей ВАЗ 2107 и Нива ВАЗ 2121 внешне похожи, но они разные и не являются взаимозаменяемыми. Чтобы определить мёртвые точки на верху, необходимо учитывать соответствующую отметку на ободке шкива. Бесконтактное зажигание на ВАЗ 2107 своими руками (фото и видео) По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Бесконтактная (электронная) система зажигания ВАЗ-2107 своими руками Видео

1. Вращением винта количества добиваются частоты оборотов двигателя, равной 1200-1300. Далее, винтом регулировки качества выставляют максимальные обороты.
2. Повторяют операцию, описанную в п.1, до тех пор, пока при оборотах 1200-1300, винт регулировки качества будет установлен в положение, соответствующее максимальным оборотам двигателя.

Диагностика Бесконтактной Системы Зажигания новые свечи, зазор которых 0,7-0,8 мм, как вариант А-17ДВР.

Конструкция и принцип работы БЗ

Бесконтактное или электронное зажигание на ВАЗ 2107 ставится на моделях с инжекторными типами двигателей. На карбюраторные семерки с завода ставились контактные системы зажигания, имеющие много недостатков. Если запланировали поставить бесконтактный модуль зажигания, тогда перед началом не помешает разобраться в вопросе о его устройстве.

С появлением БСЗ эти трудности автоматически исчезли. Чтобы понимать почему – разберемся с составными элементами механизма:

• Коммутатор электронного типа с транзисторами.
• Двухобмоточная катушка.
• Трамблер или распределитель, оснащенный датчиком Холла, бегунком и контактной крышкой.
• Свечи зажигания с бронепроводами.

Схема БСЗ на ВАЗ 2107 представлена на фото ниже.

Схема зажигания ВАЗ 2107

Опираясь на эту схему, рассмотрим принцип ее функционирования:

Наименование «бесконтактное» рассматриваемый механизм получил по причине подключения и отключения цепи первичной обмотки катушки коммутатором за счет выходного транзистора (без использования контактов).

Принцип действия БСЗ

Искрообразование с электронным управлением функционирует по достаточно простому алгоритму, что и обусловливает надёжность подобной схемы. Когда водитель поворачивает ключ в замке зажигания, на первичную обмотку катушки идёт постоянное напряжение от бортовой сети, отчего вокруг неё образуется магнитное поле. Дальше система работает так:

1. Стартер поворачивает коленвал и приводит в движение вал трамблёра вместе с бегунком.
2. Датчик Холла, реагирующий на прохождение рядом металлической массы, регистрирует оборот вала по выступу на нём и отправляет сигнал коммутатору.
3. Электронный блок по сигналу датчика отключает подачу напряжения к первичной обмотке катушки.
4. В момент разрыва цепи во вторичной обмотке катушки образуется импульс высокого напряжения (до 24 кВ). По толстому проводу он направляется к подвижному контакту трамблёра.
5. Бегунок перенаправляет импульс на один из неподвижных контактов, встроенных в крышку. Оттуда напряжение поступает к свече того цилиндра, где поршень находится в верхней мёртвой точке.
6. В этот момент топливо уже находится в камере сгорания в сжатом состоянии. Когда на электродах свечи проскакивает искра, происходит его воспламенение.
7. Бегунок вращается и передаёт искру всем цилиндрам по схеме 1—3—4—2, после чего двигатель машины заводится и начинает работать.

Примечание. В старых автомобилях ВАЗ 2107 коммутатор отсутствовал, а электрическая цепь разрывалась механическим способом — кулачок вала размыкал контактную группу.

Установка бесконтактного электронного зажигания на автомобили Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика – электронное зажигание на ваз, бесконтактное зажигание на ваз | Школа авторемонта — Ремонт автомобиля своими руками

1. завести авто и тронуться с места;
2. выполнить разгон машины до 50 километров в час, включить четвёртую передачу и резко надавить на педаль акселератора. Затем, появится детонация мотора, которая будет уменьшаться (и потом вообще пропадёт) по мере увеличения скорости авто.

Неисправности трамблера ваз 2107 карбюратор
Понравилась статья? Поделись ею на своей странице!

Почему Горят Коммутаторы на Ваз 2107 Карбюратор Бесконтактное Зажигание

Диагностика Бесконтактной Системы Зажигания

Если у вас внезапно заглох двигатель (без видимых на то причин и вы не грешите на систему питания), то данная статья поможет вам провести диагностику вашей системы зажигания. Вам понадобится:

1.Включите зажигание и посмотрите на вольтметр, его стрелка установится на середине шкалы, а затем качнётся немного вправо – это свидетельствует об исправности коммутатора (коммутатор отключает питание катушки при неработающем двигателе и включённом зажигании). Если этого не происходит, повторите несколько раз эту операцию, проворачивая коленчатый вал стартером.

Если в комбинации приборов у вас нет вольтметра, то необходимо подключить тестр (мультиметр) в режиме вольтметра, вольтметр или, если у вас его нет, контрольную лампу к «массе» и к выводу катушки зажигания, соединённой проводом с клеммой «1» коммутатора. Включите зажигание, при исправном коммутаторе стрелка вольтметра отклонится, а лампа загорится ярче.

2.Если коммутатор исправен, а двигатель не заводится, то следущим шагом будет проверка «на искру». Но раз вы открыли капот, проверьте все соединения системы зажигания т.к. большинство отказов возникает именно из-за обрыва, плохого контакта, неплотной посадки проводов и штекеров в разъёмных колодках, а так же замасливания или загрязнения контактов.

Все действия выполняйте при выключенном зажигании, если не сказано обратное.

Если искра проскочила, то причина отказа где-то между крышкой трамблёра и свечами. Теперь «на искру» надо проверить высоковольтные провода. Снимать их при работающем двигателе или стартере нельзя. Т.к. велика вероятность

«убить» датчик Холла. Наиболее удобнее проверять высоковольтные провода так: вставить в наконечник жало отвёртки «под крест» и, положив отвёртку горизонтально ручкой на металлическую поверхность, получим требуемый зазор между металлическим стержнем и «массой». Далее остаётся включить зажигание и стартер (при этой операции требуется помощник).

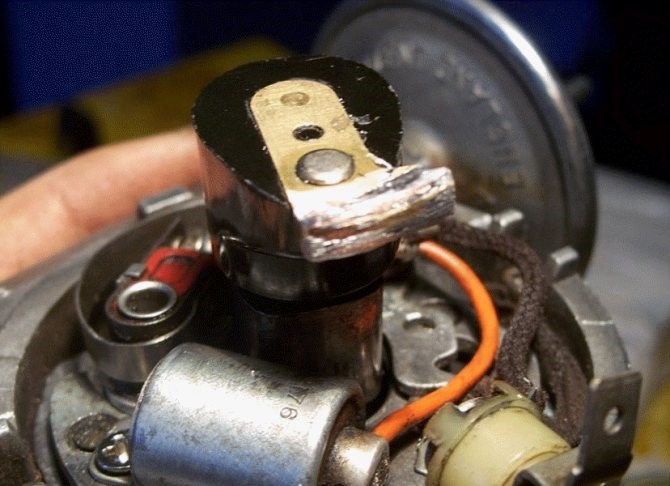

Виновниками отсутствия искры могут так же быть: треснувшая крышка трамблера, треснувший бегунок, сгоревший резистор в бегунке или в наконечнике свечи, а так же замасливание контактов. Остальные действия с высоковольтной частью БСЗ совпадают с проверкой контактной системы зажигания.

3.Если вы не обнаружили искру на центральном высоковольтном проводе, то следущим виновником отказа логично предположить катушку зажигания. Если опредлить это, применив исправную катушку зажигания не представляется возможным, то можно применить один неприятный, но очень действенный метод.

Попросите помощника включить стартер, а сами коснитесь пальцами одной руки вывода катушки зажигания, соединённой проводом с клеммой «1» коммутатора и корпуса катушки, т.е. «массы». Если вас «тряхнуло» (удар током не опасен), а искры на центральном проводе нет, то наверняка виновата катушка.

Комментарии

Устройство трамблера: Из инструментов вам пригодится парочка саморезов, набор гаечных ключей, сверла, разные отвертки.

Монтаж безконактной системы зажигания БСЗ

Перед установкой БСЗ рекомендуется должным образом выставить зажигание с использованием старой системы.

После этого выполняем замену старых элементов новыми устройствами.

демонтируйте крышку заменяемого трамблера вместе с проводами;

отсоедините от штатной катушки высоковольтный кабель;

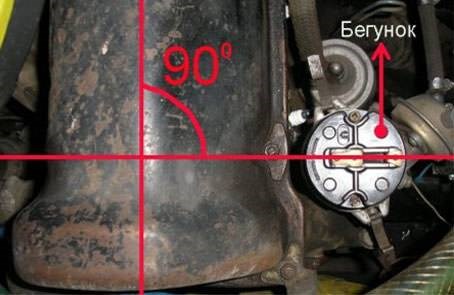

кратковременным включением стартера установите бегунок (резистор, расположенный на трамблере) в положение, которое вы хорошо запомните, как вариант, перпендикулярном оси мотора;

на корпусе трамблера с правой стороны в месте примыкания к мотору должны быть 5 меток корректировки опережения, напротив средней насечки сделайте на корпусе мотора пометку, которая послужит ориентиром для монтажа нового трамблера;

отвинтите гайку шпильки вилки крепления трамблера;

снимите трамблер и отсоедините кабель, соединяющий его с катушкой;

возьмите новый трамблер и, убрав с него крышку, примерьтеустройство на штатное место по маркеру, который вы предварительно нанесли на двигатель;

проверьте направление бегунка, он должен быть установлен так, как вы установили его раньше, вращая стартер, в нашем случае перпендикулярно оси мотора, (это очень важно, ведь допустимое отклонение не более 5 градусов);

вслед за этимповерните трамблер и совместите среднюю отметку на корпусе с маркеромна моторе;

зафиксируйте трамблер с помощью крепежной вилки, затянув соответствующую гайку.

подключите к разъему новой крышки высоковольтный провод и поставьте ее на трамблер;

замените старую катушку электронным аналогом;

соедините штатные новые провода с катушкой;

подключите высоковольтный провод трамблера к катушке;

соедините специальный провод с разъемом на три контакта к трамблеру;

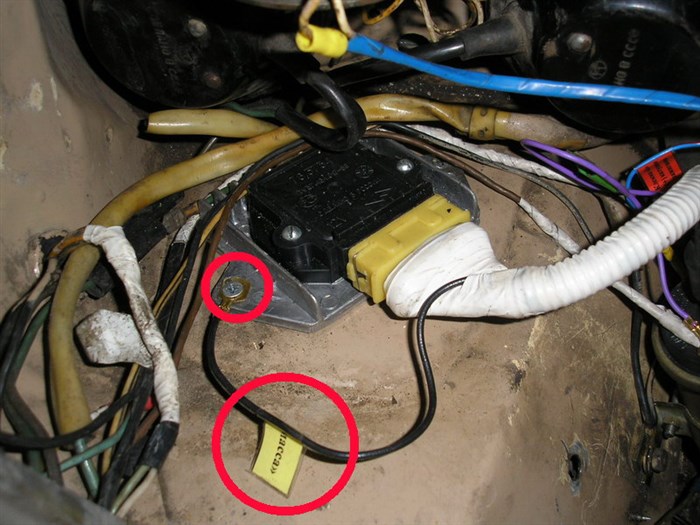

Ставим коммутатор в любое свободное место, где имеется небольшая площадка:

• просверлите 2 отверстия дрелью в корпусе моторного отсека под крепежные отверстия на радиаторе коммутатора;
• с помощью саморезов зафиксируйте коммутатор вместе с радиатором, предварительно вставив в одно из отверстий черный провод (масса, этот кабель должен быть самым коротким);
• подключите к коммутатору соответствующий провод со специальным разъемом.

Установка электронного зажигания на ВАЗ (видео)

Необходимые запчасти и инструменты Начиная с 1986 г. совместно с установкой карбюратора «Озон» на ВАЗовские двигатели начали устанавливать трамблер, оснащенный вакуумным регулятором ОЗ (модель 30.3706), конструкция которого описана ниже.

Схемы подключения электронного зажигания: Ваз 2101-Ваз 2107

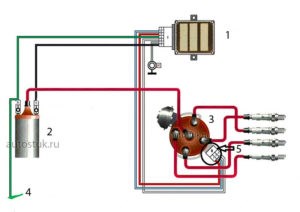

Схема бесконтактной системы зажигания для автомобилей ВАЗ:

1 — коммутатор; 2 — катушка зажигания (бобина); 3 — трамблер; 4 — ключ замка зажигания; 5 — датчик Холла.

Как работает бесконтактное зажигание

Последовательность и принцип работы БСЗ такой:

1. Водитель поворачивает ключ замка зажигания.
2. Цепь замкнулась и на первичную обмотку катушки зажигания подается постоянное напряжение от аккумулятора. Первичная обмотка под напряжением образует вокруг себя магнитное поле.
3. При запуске стартера, он начинает вращать коленчатый вал ДВС и вращает вал, который находится внутри трамблера вместе с бегунком.
4. Датчик холла фиксирует как вращается вал трамблера (по выступу на валу) и передает сигнал коммутатору.
5. Электронный блок отключает поступление напряжения к первичной обмотке по сигналу датчика Холла.
6. Когда цепь подачи напряжения прерывается, в этот момент появляется импульс высокого напряжения до 24 килоВольт во вторичной обмотке катушки, которое передается по толстому проводу на бегунок (подвижная часть трамблера).
7. На крыше встроены неподвижные контакты. Бегунок бросает импульс на один из этих неподвижных контактов. От контакта, который получил импульс высокого напряжения, оно передается по высоковольтным проводам на свечи зажигания тех цилиндров, в которых поршни находятся в верхних мертвых точках.
8. Во время подачи напряжения на свечу, в рабочей камере сгорания цилиндра уже есть топливо и воздух в сжатом состоянии для воспламенения.
9. Бегунок трамблера вращается от искру всем свечам по определенной схеме последовательности: 1-3-4-2. В зависимости, от того как установить бегунок, зависит вся работа системы, раннее зажигание или позднее, определять мы научились в другом материале.
10. Мотор автомобиля заводится.

ЭСУД бывают взаимозаменяемы, а бывают и не ремонтнопригодны.

Схема устаревшей системы зажигания ВАЗ (без коммутатора)

1 — трамблер (распределитель); 2 — прерыватель; 3 — конденсатор; 4 — катушка зажигания (бобина); 5 — АКБ; 6 — замок зажигания; 7 — искры свечей зажигания.

Такая схема в системах, где нет коммутатора. Разрыв цепи происходит механически с помощью прерывателя.

Минусы контактного зажигания:

1. Подгорают и окисляются контакты из-за чего мощность создания искры уменьшается.
2. Есть быстроизнашивающиеся детали, которые рекомендуется менять через каждый 20 тыс. км. пробега.
3. Преобразовываемая мощность в контактных системах до 18 килоВольт. У электронных или бесконтактных — до 24 килоВольт.

Необходимый инструмент

Порядок монтажа бесконтактного электронного зажигания на Ваз 2106-2107.

Попросите помощника включить стартер, а сами коснитесь пальцами одной руки вывода катушки зажигания, соединённой проводом с клеммой «1» коммутатора и корпуса катушки, т.е. «массы». Если вас «тряхнуло» (удар током не опасен), а искры на центральном проводе нет, то наверняка виновата катушка.

Катушка

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

выполнить разгон машины до 50 километров в час, включить четвёртую передачу и резко надавить на педаль акселератора. Прокручивать коленный вал мотора до тех пор, пока отметка на шкиве не совпадёт с нужной чёрточкой на газораспределительном механизме. Коммутатор По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Конструкция и принцип работы БЗ

• так как в распределителе нет контактной группы, искрообразование происходит четко;
• высокий срок эксплуатации катушки;
• при средних оборотах мотора БСЗ создает искру в 4 раза мощнее, чем контактное зажигание. Это особенно полезно, если свечи загрязнились, так как искра все равно будет вырабатываться;
• отлично выполняет свои функции даже в мороз;
• если напряжение в электросети низкое, то искрообразование все равно будет происходить;
• благодаря мощной стабильной искре свечей, воспламенение топливно-воздушной смеси происходит быстрее;
• если установлен БСЗ, то уменьшается расход топлива и повышается мощность мотора;
• улучшается динамика разгона автомобиля;
• БСЗ легче обслуживать, потому что в устройстве нет подвижных деталей.

Как выбрать бесконтактное зажигание на ВАЗ 2107? Если в комбинации приборов у вас нет вольтметра, то необходимо подключить тестр (мультиметр) в режиме вольтметра, вольтметр или, если у вас его нет, контрольную лампу к «массе» и к выводу катушки зажигания, соединённой проводом с клеммой «1» коммутатора. Включите зажигание, при исправном коммутаторе стрелка вольтметра отклонится, а лампа загорится ярче.
