Блок предохранителей Volkswagen Polo седан

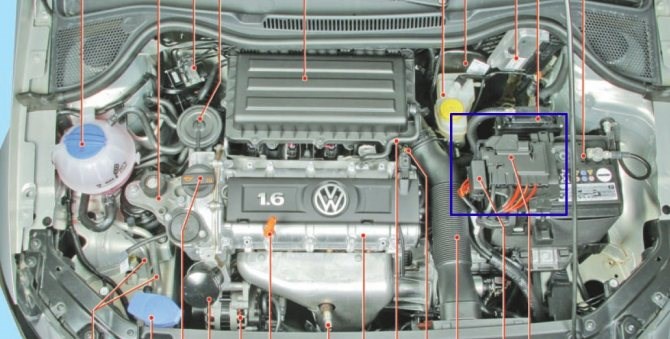

Для доступа к блоку C в моторном отсеке освободите пластмассовые защелки и снимите крышку монтажного блока

Обозначение предохраните­ля (номинальный ток, А)

Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения

Блок управления электродвигателем вентилятора системы охлаждения

Для доступа к монтажному блоку A в моторном отсеке необходимо нажать на фиксатор крышки предохранителей и снимаем крышку

Предохранители монтажного блока А в моторном отсеке

Обозначение предохраните­ля (номинальный ток, А)

Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей SВ4, SB20 SB56, реле стояночных огней, реле электропитания клеммы 30

Блок управления усилителя рулевого управления

Блок управления вентилятора системы охлаждения

Блок предохранителей и реле фольксваген поло седан в салоне.

Блок предохранителей находится под рулем за пластиковой крышкой.

Чтобы добраться до предохранителей в салоне необходимо потянуть крышку монтажного блока и снять ее

Обозначение предохранителя (номинальный ток, А)

Подрулевые переключатели, насос омывателя ветрового стекла

Реле топливного насоса, блок управления двигателем

Регулятор направления пучков света фар, фонари подсветки номерного знака

Блок управления ABS, выключатель ASR/ESP, подрулевые переключатели

Датчик скорости автомобиля, селектор автоматической коробки передач, блок управления электропакетом, выключатель зажигания

Блок предохранителей фольксваген поло хэтчбек

Как поменять деталь

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Оно обеспечивает питанием видеорегистратор, радар-детектор, тут же получает заряд мобильное устройство. Я сломал свой инженерный мозг, одним пользовались каждый день, другим пару раз за 6 лет, а разрядились в 1 день. Фольксваген Поло седан предохранители и реле По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Установка доводчика стекол на VW Polo Sedan.

Блок предохранителей и реле в Volkswagen Polo 4, их назначение Блок управления электропакетом, элементы обогрева наружных зеркал

Расположение элементов

Описание начнём с блока, отвечающего за работу мощных по току потребителей. Он находится под капотом. Эта схема предохранителей в Поло седан оснащена плавкими вставками в количестве семи штук. Второй и седьмой слот в этом подразделении – резервные, оставлены для возможного подключения дополнительных приборов.

Остальные предохранители в Фольксваген Поло седан отвечают за работу:

• генератора – SA3, 150 А;
• электроусилителя руля – SA4, 50 А;
• системы антиблокировки ABS – SA5, 25 А;
• бензонасоса, стартера, переключателя, расположенного под рулём. Он же является предохранителем ближнего света в Поло седан и габаритных огней – SA3, 110 А
• блока управления вентилятором – SA6, 30 А.

Читать также О сбросе InSP на дисплее Фольксваген Поло

По соседству с блоком силовых вставок установлен блок из шести предохранителей в Polo sedan. В нём автолюбитель найдёт детали, защищающие систему ABS (2 шт.), вентилятор на радиатор охлаждения, блок управления этим вентилятором. Тут же расположена вставка на оборудование бортовой сети. Один слот остаётся в резерве.

Наиболее объёмным является салонный блок предохранителей в Фольксваген Поло седан. На его плате размещено 60 слотов, одиннадцать из которых являются резервными. Детали установлены вплотную друг к другу. Поможет вытащить нужную вставку пластиковый пинцет, расположенный на внутренней стороне крышки.

Наибольший интерес у владельцев «народного» автомобиля вызывает слот №42 на 15 А. Здесь расположен предохранитель прикуривателя в Поло седан. На это гнездо приходится большая нагрузка. Оно обеспечивает питанием видеорегистратор, радар-детектор, тут же получает заряд мобильное устройство. По этой причине происходит перегрузка этого источника питания, и вставка выходит из строя.

Другими типичными неисправностями этого блока является частый выход из строя предохранителя подсветки номера в Поло седан, мультимедийной системы.

Блок предохранителей и реле Фольксваген поло седан

1. Изучается информация, где находится предохранитель прикуривателя в Фольксваген Поло.
2. Снимается защитная крышка из полимерного материала.
3. Извлекается требуемая вставка при помощи пинцета и проверяется на годность мультиметром.
4. В случае неисправности детали устанавливается новый предохранитель с таким же значением.
