Панель приборов приора обозначение значков фото

Оригинальная приборка автомобиля существует в трех видах.

• первый — это вариант для дорестайлинговой машины;
• вторая панель – для рестайлинговой машины;
• а третья, — это вариант «Люкс» для рестайлинговой, который стал слабо похожим на все предыдущие торпеды.

Каждая из них содержит стандартные элементы такие, как тахометр, поэтому их функциональность не падает. Производитель – «Ителма». Кто хочет сделать тюнинг щитка приборов этот вариант для них.

Приора первого поколения

Приора 2

Для Приоры вариации «Люкс» есть еще два «подвида» — с CAN-шиной или без нее. Разные подвиды были сделаны для того, чтобы панель можно было подключить к любой машине. Каталожный номер – 2170-3801010-50 без шины, 2170-3801010-60 с шиной. Она отличительна тем, что содержит вытянутый дисплей с экраном, который может высветить навигатор.

Каталожный номер комбинации для сборки «Норма» — 21720-03801010-20. Стоимость – 6 500 рублей. Как и вариант «Люкс», получила более яркий спидометр с одометром, а температура охлаждающей жидкости вместе с указателем уровня топлива прячется снизу спидометра и одометра. База не составит маршрут на дисплее, но покажет всю информацию в красках.

Щиток приборов автомобиля Приора, цены аналогов, инструкции

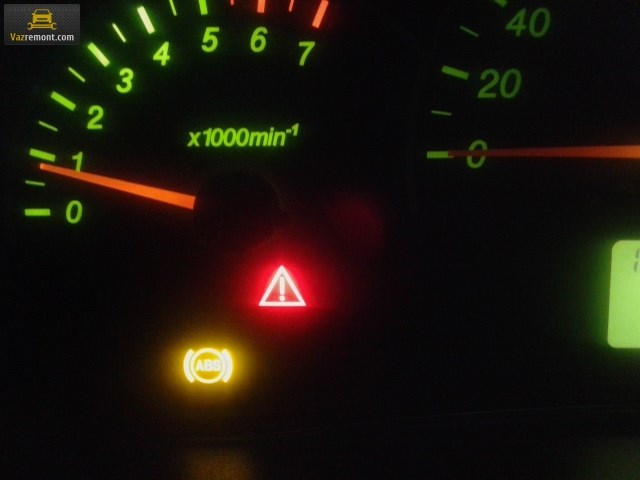

• Горит красный восклицательный знак в кругу (снизу). Индикатор указывает, что в тормозной системе автомобиля присутствуют неполадки. Обычно это низкий уровень тормозной жидкости. Долейте ее в бачок и, скорее всего, знак перестанет гореть. Если этого не произошло, то стоит проверить систему на наличие поврежденных компонентов. При зажигании индикатор загорается на 4 секунды, а потом гаснет.
• Горит красный восклицательный знак в треугольнике/кругу (сверху). В современных версиях вместо круга используется треугольник. Индикатор сообщает нам о дефектах в работе распределителя тормозных сил. Соблюдайте повышенную осторожность, если лампа горит во время движения.
• Восклицательный знак возле иконки руля. При длительном свечении указывает на неисправности в электроусилителе руля (ЭУР) Как и остальные значки, он загорается при зажигании и через несколько секунд гаснет, если система работает исправно.

CAN-шина: что это такое в автомобиле, фото, как работает и для чего предназначено устройство. Что мы в итоге имеем:
1) При автозапуске лампы не загораются.
2) Лампы загораются плавно, при начале движения.
3) При длительной стоянке фары сначала тускнеют на 50%, потом выключаются.
4) При включении габаритов, освещение переходит в обычный режим, ДХО выключается.

Что такое CAN шина

CAN-шина – это одно из устройств в электронной автоматике автомобиля, на которое возлагается задача по объединению различных датчиков и процессоров в общую синхронизированную систему. Она обеспечивает сбор и обмен данными, посредством чего в работу различных систем и узлов машины вносятся необходимые корректировки.

Замена старой панели приборов без CAN на щиток с навигацией без CAN (2170-3801010-50) выполняется без доработок. Снимаем старую панель и вместо нее устанавливаем новую, вставляем разъем с проводами, подключаем антенну (закрепляем ее на крыше) и при необходимости меняем правый подрулевый переключатель.

Если старая комбинация приборов без навигации, но с CAN и вместо нее планируется установить новый щиток с навигацией с CAN (2170-3801010-60), тогда нужно переставить контакты 10-11 на 28-29 (если после подключения все равно не работает, меняем 28 и 29 местами).

После установки новой панели приборов пробег обнулится.

Как подключить новую панель приборов на Лада Приора и Калина. Панель приборов приора что означают значки

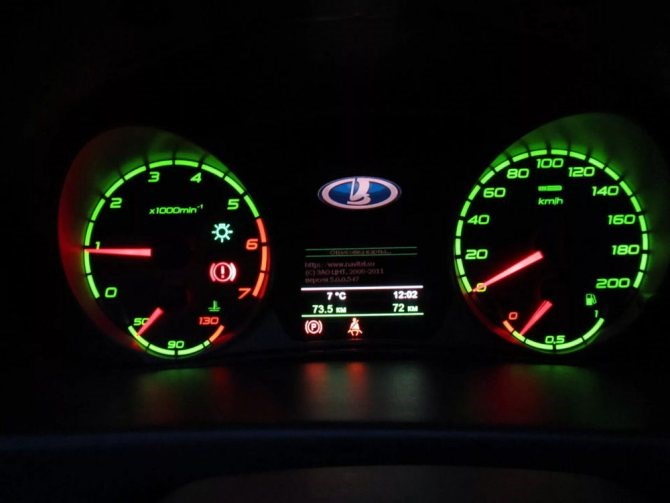

Тюнинг приборной панели на Приоре своими руками

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Понять, почему загорается лапочка на приборной панели, и выяснить, на какую именно поломку указывает тот или иной знак, довольно просто, если ознакомиться с каждым элементом, расположенным на приборном щитке. Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами. Комбинация приборов ВАЗ-2170 с навигатором (без CAN-шины) ИТЭЛМА 2170-3801010-50 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Знаки на приборной панели приора

• до 06.2012 года выпускались машины без CAN-шины;
• снять комбинацию приборов и посмотреть артикул или на колодку с проводами (см. распиновку разъемов ниже).

Распиновка разъема приборной панели приора — Автомобильный портал AutoMotoGid Демонтаж приборки Приора требуется для тюнинга или замены перегоревших ламп. ВАЗ 2170 относится к современным моделям, поэтому креплений на панели не много. Для разбора вам понадобится набор отверток. Не забудьте отключить «минус» АКБ.

Разбор щитка Приоры

Панель может крепиться двумя способами. Это могут быть защёлки, на которые достаточно нажать и панель просто достанется. А могут быть болты, которые необходимо откручивать отвёрткой. Однако в основном панели все вынимаются одинаково без усилий.

Продолжаем разборку для последующего тюнинга щитка приборов Приоры.

Когда вы сняли панель, необходимо снять стекло с передней части и открутить заднюю крышку. Она держится на нескольких болтах. Под ней вы увидите зелёную микросхему и другие внутренности приборов.

Козырёк

После задней крышки необходимо снять козырёк. Он держится на двух защёлках. Стрелки должны располагаться на нулевых показателях. Вообще, в момент разборки панели лучше сфотографировать, куда указывают стрелки, чтобы потом не запутаться и выставить их правильно.

Стрелки

Надо стараться не задеть ногтями покрытие, иначе на панели могут остаться следы и царапины. Они будут подсвечиваться и портить всю картину.

Накладка и световоды

В Приоре обычно три раздельных световода. Они крепятся на защёлки и вынимаются очень просто. Иногда в момент вынимания световод может быть повреждён. В этом ничего страшного нет, и его можно продолжать использовать.

Снимаем экран

Чтобы продолжит разборку панели приборов в Приоре для тюнинга своими руками, снимаем экранчик. Он стоит на резиновых проводниках, поэтому снимается тоже просто. Переворачиваем панель и откручиваем оставшиеся болтики. Вынимаем и лампочки, которые больше не понадобятся.

С помощью плоскогубцев разжимаем фиксаторы и достаём экранчик. Под экранчиком расположен ещё один световод — ярко-салатового цвета, его необходимо вынуть.

Панель почти разобрана, осталось отделить основную белую часть от зелёной микросхемы. Таким образом, мы разобрали весь щиток и можем продолжать тюнинг панели приборов Приоры.

Тюнинг и демонтаж центральной консоли своими руками

1. Не работает стрелка спидометра или тахометра, при наборе оборотов стрелки продолжают лежать на месте. В этом случае в первую очередь необходимо проверить сигнал, который поступает с регулятора спидометра, возможно, где-то в цепи произошел обрыв или вышел из строя сам датчик. Есть вероятность, что датчик придется заменить.
2. Не работает суточный пробег или датчик уровня топлива. Да, эти компоненты разные, но они оба тесно связаны со спидометром, поэтому выполните все инструкции, указанные выше. Проверка сигнала с датчика будет актуальна в том случае, если на щиток подается питание. Также не лишним будет произвести проверку предохранителей F10 и F20, возможно, их нужно заменить.
3. Приборка в целом работает некорректно, датчики показывают неверные данные. Возможно, проблема заключается в самом процессоре или наличии замыкания в цепи, это необходимо проверить у электрика. Есть вероятность, что причиной проблемы является плохая масса.
4. Датчик температуры ОЖ. Проверьте контакты.

Особенности панели приборов «Гамма» После очередного обновления Приоры в салон машины начали ставить рестайлинговую приборную панель. По центру стал располагаться большой дисплей, на котором может отображаться не только информация бортового компьютера, но и навигация. Расскажем, как поменять старую комбинацию приборов на Приоре или Калине на щиток приборов нового образца.

Значки на заводской приборке

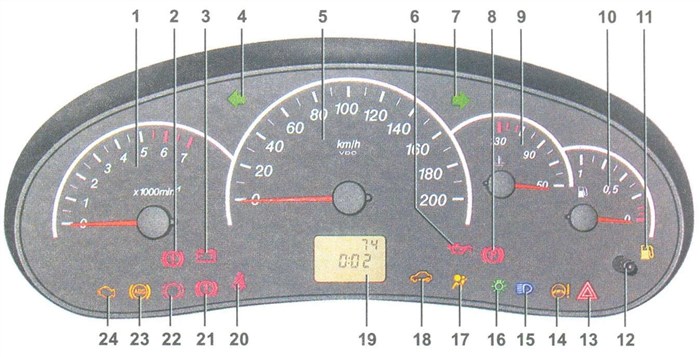

Все индикаторы должны загореться как на елке на три секунды, когда двигатель запускается. Если какая-то иконка осталась, значит, система сигнализирует о поломке. Для того чтобы разобраться со всеми индикаторами было проще, приводится схематическая картинка:

1,5,9,10 – это уже известные шкалы, отображающие основные параметры, которые могут меняться. 19 – дисплей бортового компьютера. Далее:

• 2 – Значок, отображающий работу тормозной системы.
• 3 – Состояние аккумуляторной батареи. Если лампочка осталась гореть, аккумулятор разрядился или уровень заряда слишком мал.
• 4,7 – Дублеры указателей поворотов («поворотников»).
• 6 – Уровень масла (говорит о низком уровне).
• 8 – Ручник. Загорится желтым, когда рычаг затянут.
• 11 – «Бензиновая лампочка». Загорается, когда осталось всего 10 литров.
• 12 – Кнопка для переключения режимов бортового компьютера.
• 13 – «Аварийка».
• 14 – Электроусилитель руля (сигнализирует о поломке).
• 15 – Включенный дальний свет.
• 16 – Габаритные огни/ближний свет.
• 17 – Состояние подушки безопасности (неисправность).
• 18 – Иммобилайзер (если слышите звуковой сигнал, а сама иконка мигает, иммобилайзер неисправен).
• 20 – Не пристегнутые ремни безопасности.
• 21 – Неудовлетворительное состояние рабочей тормозной системы.
• 22 – Отключение «подушки».
• 23 – Неисправность АБС.
• 24 – «Чек», «Check Engine» — поломка мотора.

Снимаем экран

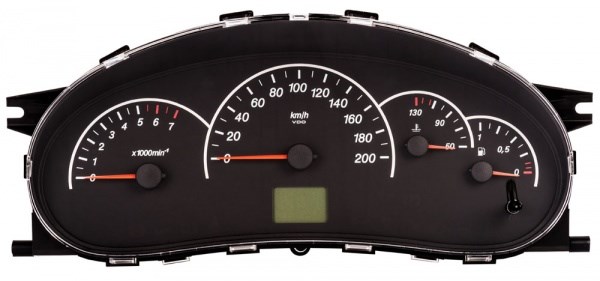

Комбинация приборов

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Вообще, в момент разборки панели лучше сфотографировать, куда указывают стрелки, чтобы потом не запутаться и выставить их правильно. Если старая комбинация приборов без навигации, но с CAN и вместо нее планируется установить новый щиток с навигацией с CAN 2170-3801010-60 , тогда нужно переставить контакты 10-11 на 28-29 если после подключения все равно не работает, меняем 28 и 29 местами. Стрелки По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Установка

• первый — это вариант для дорестайлинговой машины;
• вторая панель – для рестайлинговой машины;
• а третья, — это вариант «Люкс» для рестайлинговой, который стал слабо похожим на все предыдущие торпеды.

Что входит в комбинацию приборов «Приоры» Для начала рассмотрим описание и обозначение распиновки значков нового щитка приборов на автомобиле Лада Приора.

Что входит в комбинацию приборов «Приоры»

Этот узел служит для информирования водителя о состоянии его автомобиля. Устройства, проецирующие информацию, делятся на три категории:

Каждое из них выполняет строго определённые функции. Их стоит рассмотреть отдельно.

Дисплеи

Указатели

Это стрелочные приборы, имеющие шкалу, на которой стрелка отмечает точное значение наблюдаемого параметра. На комбинациях приборов «Приоры» имеются такие указатели:

1. Спидометр (указывает скорость автомобиля).
2. Тахометр (обороты двигателя).
3. Указатель температуры (степень нагрева мотора).
4. Указатель топлива (количество бензина в баке).

Все эти приборы работают на основании данных, полученных с различных датчиков. Их обрабатывает внутренний ЭБУ панели приборов, и выдаёт результат.

Индикаторы

Это самый многочисленный вид информаторов приборной панели. Количество установленных световых сигнализаторов зависит от типа панели приборов и класса комплектации «Приоры», так как практически все дополнительные устройства, имеют свои контрольные лампы на щитке. Хотя имеется и обязательный для любой машины набор индикаторов:

• Контрольная лампа заряда аккумулятора.
• Индикатор аварийного давления масла в системе.
• Лампа «Чек Энджер» контроля ЭБУ.
• Сигнализаторы поворота, 2 шт.
• Минимальный уровень топлива.
• Критический уровень тормозной жидкости.
• Включение габаритных огней.
• Дальний свет фар.
• Контрольная лампочка противоугонной системы.

Это необходимый набор, обязательный для каждой комбинации приборов на «Приоре». Он позволяет отслеживать важные параметры в момент движения. Но есть ещё специальные световые сигнализаторы:

Они подключаются только при оборудовании «Приоры» этими устройствами на заводе.

Основа комбинации приборов «Приоры»

Несущая плата щитка приборной доски — все компоненты устройства компактно смонтированы на электронную плату. К ней припаяны и чип с ЭБУ, и жидкокристаллический дисплей, и множество сопротивлений и транзисторов, и соединительные дорожки, и самое главное, гнездо разъёма для шлейфа проводки. Этот участок стоит того, чтобы рассмотреть его отдельно.

Приора 2

• Блок от управления освещением приборов и наружным освещением.
• Переключатель звукового сигнала.
• Переключатель указателей поворотников и света фар.
• Комбинация приборов для Лады Приора .
• Рычаг для омывателя стекол и очистителя.

Основа комбинации приборов «Приоры» Каждая из них содержит стандартные элементы такие, как тахометр, поэтому их функциональность не падает. Производитель – «Ителма». Кто хочет сделать тюнинг щитка приборов этот вариант для них.
