Замена предохранителя прикуривателя Рено Логан видео. Замена прикуривателя рено логан

Большое число водителей предпочитает именно этот французский автомобиль. Среди прочих опций Логан имеет прикуриватель, который можно использовать различными способами. В разъем подключаются следующие приборы:

• компрессор для накачки шин;
• вентилятор;
• зарядные приспособления для мобильных устройств;
• регистратор, фиксирующий дорожную обстановку;
• навигация.

1. Устройство и работа прикуривателя
2. Почему перестал работать прикуриватель?
3. Почему сгорает предохранитель?
4. Где находится блок предохранителей
5. Видео инструкция по замене лампы подсветки

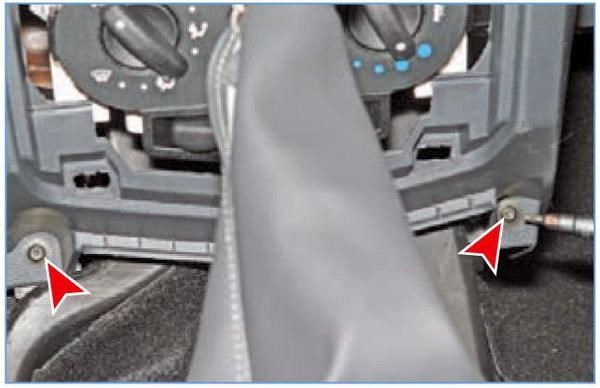

6. Снятие и установка патрона прикуривателя
7. Инструкция по замене прикуривателя
8. Демонтаж прикуривателя
9. Возможен ли ремонт?

Поломка прибора приносит массу неудобств владельцу авто. О том, как выяснить причину неисправности, осуществить ремонт или замену прикуривателя своими руками на модели Рено Логан, можно узнать из статьи.

Устройство и работа прикуривателя

Почему перестал работать прикуриватель?

Есть несколько распространенных неисправностей. Среди основных причин, из-за которых может потребоваться ремонт прикуривателя модели Рено Логан, числятся следующие.

Почему сгорает предохранитель?

Сила тока данного участка цепи составляет 10 ампер. При подключении одного или нескольких мощных приборов в разъем Renault Logan, это значение способно превышать критические величины. Вследствие этого перегорает предохранитель под номером F38, находящийся в монтажном блоке. Для починки необходимо заменить отработанный элемент.

Где находится блок предохранителей прикуривателя Логан и Сандеро

До ремонта следует проверить исправность защитных элементов. Перед тем как снять прикуриватель с автомобиля Рено Логан, 1-м делом необходимо добраться до монтажного блока.

На торцевой левой стороне, сбоку от приборной панели, находится пластмассовая заглушка, установленная на защелках. К тыльной части прикреплен небольшой пинцет, а также схема назначение защитных элементов. Предохранитель F38 отвечает за цепь прикуривателя и звуковоспроизведение от замка зажигания. При нарушении целостности элемента следует провести замену.

Видео инструкция по замене лампы подсветки прикуривателя

Ремонтировать устройство своими руками несложно. Для этого потребуется обзавестись необходимыми инструментами:

• защитные перчатки;
• мультитестер для диагностики обрыва проводов;
• паяльник и припой для ликвидации обрыва;
• минусовая отвертка;
• запасные части.

На видео о том, как снять прикуриватель. Инструкция поможет досконально разобраться в процессе и самостоятельно поменять прибор.

Не Горит Подсветка Панели Приборов Рено Логан – Замена предохранителей | ✨Мир света

1. Присоединяем колодку проводов.
2. Устанавливаем пластиковый держатель внутрь консоли.
3. Монтируем автоприкуриватель.
4. Защелкиваем фиксаторы лампы подсветки.

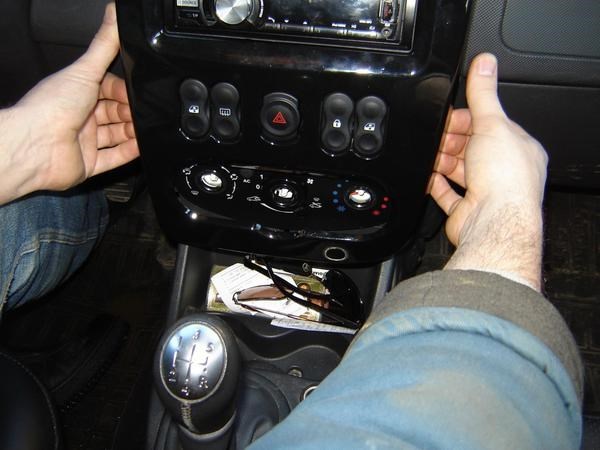

5. Устанавливаем центральную консоль.
6. Присоединяем все провода и проверяем исправность прибора.

Замена прикуривателя рено логан. Причины поломки прикуривателя на Рено Логан и их устранение В автомобиле Рено Логан второго поколения предохранители и реле располагаются в двух местах, а именно: в моторном отсеке и салоне.

Рено логан не горит подсветка регулятора печки

Беря в учет исключительно элементы – нет разницы в используемых предохранителях. На авто устанавливаются вставки единого образца.

Снять и заменить блок предохранителей

Следует придерживаться простого алгоритма действий.

1. Надежно закрепить машину в устойчивом положении.
2. Отключить силовые жилы от аккумулятора.
3. Снять крышку монтажника, используя подходящий инструмент.
4. Освободить крепления устройства и вынуть его с посадочного места.
5. Отсоединить от блока контактные клеммы проводов, после этого деталь можно полностью снять с машины.

Замена предохранителей

Периодически один или несколько элементов в машине перегорает и требуется их замена. Поломка считается нормой, если происходит единично, без повторений. При обслуживании авто рекомендуется замену выполнять специальным пинцетом или щипцами. Вынимать вставку из гнезда руками запрещено.

Также следует придерживаться номинала элемента. Если в гнезде ставится предохранитель на 25 ампер, монтировать на его место деталь с отличающейся маркировкой категорически запрещается.

Не горит подсветка печки рено логан

• Установка уровня подачи воздуха из кондиционера, системы вентиляции и отопителя — регулируется при помощи стандартных крутелок;
• Указатель поворотов имеет 4 положения: два для поворотов, один для габаритов и второй — для включения света (ближнего и дальнего);
• Большая кнопка оранжевого цвета — выключатель пожарной автомобильной сигнализации;

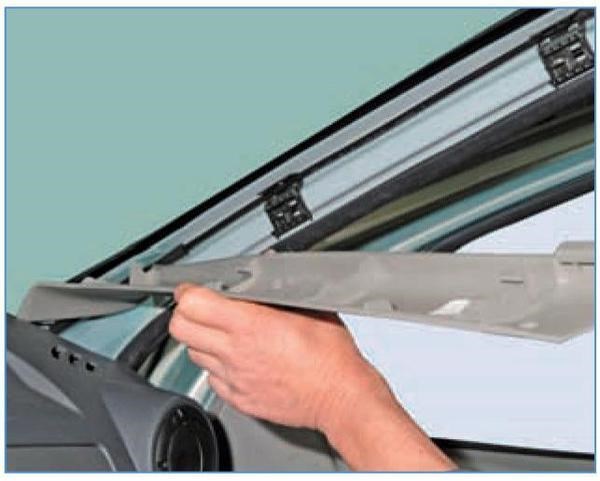

Предохранители и реле Renault Logan, электрические схемы Тут ждала подстава номер два, чтобы снять верхнюю часть нужно было отвернуть гайку крепления верхней части с полом. К которой никаким накидным ключом нельзя было подлезть, а воротка с головками у меня не было. Пришлось снова идти сдавать на милость сослуживца на опеле. И вооружившись головкой на двенадцать и воротком мерзкая гайка была побеждена

Расположение и электросхема

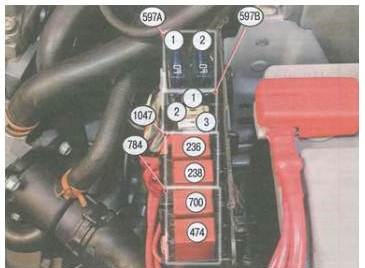

В автомобиле Рено Логан второго поколения предохранители и реле располагаются в двух местах, а именно: в моторном отсеке и салоне.

Монтажный блок в отсеке силового агрегата находится в левой части под крышкой. Для получения доступа к элементам следует извлечь крышку.

Здесь предохранители отвечают за следующее.

1. Ef1. Правый компонент обогрева ветрового стекла.
2. Ef2. Левый компонент обогрева ветрового стекла.
3. Ef3. Блок управления антиблокировочной системой (50 А).
4. Ef4. Цепи питания предохранителей F28 – F31 в салоне.
5. Ef5. Цепи питания предохранителей F11, F23 – F27, F34, F39 в салоне.
6. Ef6. Блок управления антиблокировочной системой (30 А).
7. Ef7. Обогрев заднего стекла и внешних зеркал заднего вида.
8. Ef8. Противотуманки спереди.
9. Ef9. Подогрев передних кресел.
10. Ef10. При наличии кондиционера – это муфта компрессора.
11. Ef11. Главное реле ЭСУД. Реле топливного насоса, топливный насос, прибор анализа количества горючего, катушка зажигания, обмотка реле компрессора кондиционера, обмотка реле первой скорости вращения электровентилятора, электронный блок управления мотором.
12. Ef12. Блок механизма охлаждения силового агрегата.
13. Ef13. Механизм управления силовым агрегатом.

Назначение элементов следующее.

Предохранители установлены в блоках в салоне машины сбоку от панели приборов, а также под капотом с обеих сторон аккумуляторной батареи.

Реле и предохранители в машине выполняют важные функции. Предохранители препятствуют перегоранию электроцепи в случае высокого тока. В этом случае они перегорают сами. Предохранители проверить можно визуально, для этого нужно их извлечь. Если с этим возникли сложности, можно использовать пинцет. Если предохранитель перегорел, элемент будет поврежден.

Также поверить предохранитель можно при помощи специального прибора – омметра, а проверить цепь на обрыв – тестером. На то, что он перегорел, укажет отсутствие электропроводности.

На каждом предохранителе Рено Логан указан его номинал. Стоит знать, что предохранитель нужно менять только на предохранитель идентичного номинала.

Запасные предохранители находятся в БП Рено Логан. Если возникла необходимость использовать запасной предохранитель, нужно при первой возможности поместить другой в блок запасной, чтобы всегда в запасе были предохранители различных номиналов.

Если предохранитель перегорел, рекомендуется проверить электрическую цепь во избежание следов короткого замыкания. Также стоит проверить систему на наличие проводов с истертой, или прогоревшей или расплавленной изоляцией. Если произвести замену предохранителя не установив точную причину его повреждения, то новый в скором времени также перегорит.

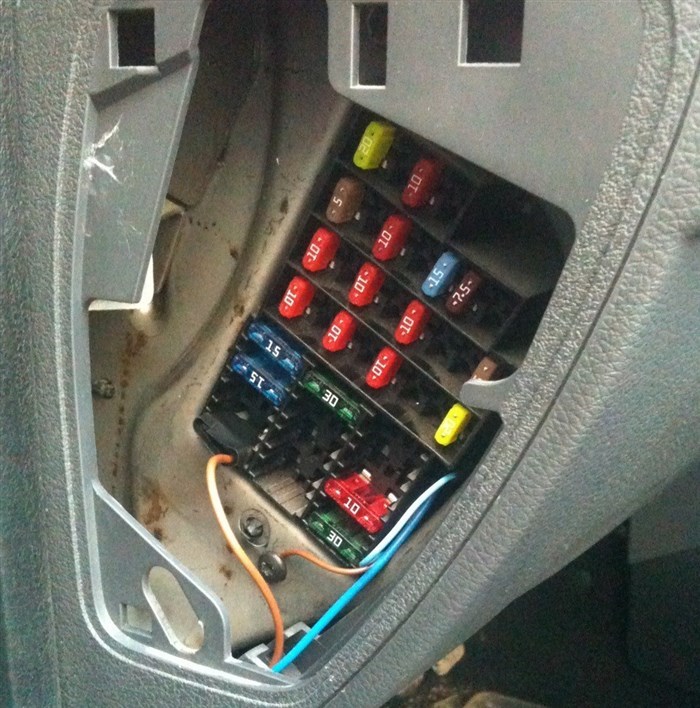

В автомобилях Рено Логан есть два блока предохранителей (далее — БП). Один из них находится в салоне машины, а именно — с левой стороны торпеды под приборной панелью, напротив водительского сидения. Второй блок установлен производителем в моторном отсеке, в районе аккумуляторной батареи.

Как снять прикуриватель на рено логан

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

Замена лампочек подсветки печки и приборной панели Рено Логан
Блок управления печкой после замены ламп

Тюнинг подсветки

А теперь попробуем провести тюнинг подсветки и индикации панели приборов Рено Логан, поскольку его родной рыжий цвет того же дисплея, мягко говоря, не радует.

Для доработки, естественно, необходимо снять приборную панель с Рено и разобрать ее – методику я описал выше. Итак, перед нами плата со светодиодами. Наша задача – заменить все светодиоды подсветки (их 12) другими, с желаемым цветом свечения. Оптимальный, на мой взгляд, цвет – белый.

Идем в обычный или интернет-магазин и покупаем 12 светодиодов SMD 3528 белого свечения мощностью 0.2 Вт. В крайнем случае можно будет обойтись приборами мощностью 0.06 Вт, но при этом яркость подсветки будет несколько ниже.

Если не получилось найти подобные светодиоды в продаже, купи светодиодную ленту 3528 – она достаточно распространена. Из неё их и можно выдернуть.

Паяльник для демонтажа SMD деталей с двумя выводами

Запоминаем, в какую сторону у всех светодиодов смотрит ключ (об этом я писал выше) и, разогрев паяльник, выпаиваем их. Удаляем с платы излишки припоя, покрываем контактные площадки флюсом для пайки (канифоль, растворенная в спирте). Прикладываем новые светодиоды, соблюдая положение ключа, и, придерживая их спичкой, тем же паяльником припаиваем. У меня получилось примерно так:

Осталось собрать панель приборов и установить ее на свой Рено, но перед сборкой имеет смысл проверить, все ли светит как надо. Для этого плату подключаем к штатным разъемам Рено Логан, включаем зажигание и габариты. У меня все получилось:

После сборки и установки на Рено моя панель выглядела так:

Панель приборов до и после доработки подсветки

Белые светодиоды удобны еще тем, что с их помощью можно сделать любой цвет подсветки. Для этого достаточно положить на них светофильтр – кусочек цветного целлофанового пакета. Это на тот случай, если тебе вдруг надоест белый цвет. Снова разобрал панель, положил светофильтры и собрал. Никаких дополнительных расходов и пайки.

Синий светофильтр на подсветке ЖК-дисплея к содержанию ↑

Не работает прикуриватель Рено Логан: причины, ремонт

1. Включаем тестер на проверку диодов и прозваниваем каждый светодиод в обоих направлениях: в одном из положений щупов исправный светодиод должен слабо светиться.
2. Выпаиваем неисправный диод, предварительно запомнив, в каком положении находился его слегка срезанный уголок – ключ (фото ниже).
3. Впаиваем новый полупроводник, установив его ключом в ту же сторону.

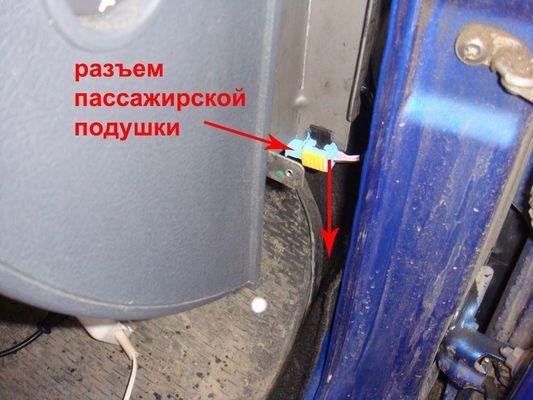

Снятие панели приборов Renault Logan Вот так выглядит отремонтированный участок на заднем стекле.
