Самые слабые места Volkswagen Passat B5, схема предохранителей и реле
Пассат B5 вышел в 1996 году и стал знаковым автомобилем, как для самой компании, так и для индустрии.
Модель продавалась вплоть до 2000 года, имела три комплектации, оцинкованный кузов (12 лет гарантии), обширный пакет пассивных систем безопасности, 5 силовых агрегатов, 3 коробки передач, полный привод и даже 2 варианта подвески.
Сейчас, благодаря пресловутому немецкому качеству, на вторичном рынке можно найти много экземпляров, но не все так гладко.
С переездом на новую платформу и резким ростом функционала, Пассат обзавелся массой недочетов, которые так и не были устранены за 4 года производства.
Самые слабые места Volkswagen Passat B5, схема предохранителей и реле | АВТО ПОЧЕМУЧКА? | Яндекс Дзен
Коды ошибок фольксваген пассат б5. Диалоговое окно программы, ошибки датчиков
Volkswagen Passat B5 1999, двигатель AHL. Ошибка по ДМРВ и высокий расход топлива
Подключил сканер, чтобы убедиться, что ошибка действительно присутствует:

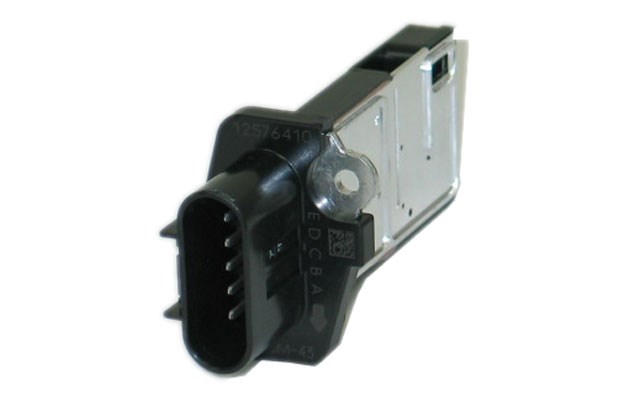

00520 (Измеритель воздушного потока/Измеритель воздушной массы / Разрыв цепи либо замыкание на массу / прерывистый)
00537 (Регулятор лямбда / Значение нижнего упора / Постоянное значение)
Интересное наблюдение, что ошибка 00520 носит спорадический характер, не горит постоянно. Про вторую ошибку мне клиент ничего не говорил, как оказалось он и сам про неё не знал, потому что на первую диагностику ездил не сам.
Запустил автомобиль, чтобы оценить работу двигателя, стираю ошибки. Через некоторое время загорается вторая ошибка по лямбде, ошибка по ДМРВ не проявляется. Заглушил авто, включил зажигание, считываю ошибки снова: ошибки по ДМРВ нет. После того, как снова запустил авто, светится ошибка 00520. Поигравшись таким образом, понял, что данное явление повторяется стабильно.
Открыл схему ЭСУД от Пассата 3, предположив, что примерно похожим образом организована проводка и на 5-ом.
Прозвонка ничего не дала, всё в идеале. Вскрывать косу проводов на этом авто удовольствие сомнительное, очень глубоко она запрятана и подкапотное пространство пришлось бы долго разбирать для «ручной» проверки.
Теоретически, остается только вскрыть ЭБУ, что я и поспешил сделать. Внутри всё чисто, ни намека на обрывы, выгоревшие дорожки и тому подобное. Собираю назад.
Сел почитать интернет на эту тему: у других всё ограничивалось чистками контактов, короткими замыканиями, обрывами и заменами ДМРВ. Не особо найдя похожих случаев, снова взялся за измерения. Подключил осциллограф на пин питания ДМРВ, завёл двигатель. При беглом осмотре напряжение на осциллограмме находилось в норме.
На видео плохо видно, однако на 0.13. 0.15 можно рассмотреть, что напряжение скачком проседает до почти нуля вольт. Такие скачки хаотично возникали на протяжении всего наблюдения, обычно просадка была до примерно до 5 вольт. Подумал, может что-то с АКБ не так, Подцепил через провода для прикуривания еще один АКБ параллельно, ситуация не изменилась.
Протёр всё тряпкой, прочистил, продул, поставил назад. Подключился мультиметром: ситуация прежняя. Отключил все дополнительные нагрузки, которые присоединил туда владелец авто: все равно скачет напряжение. Само собой, я неоднократно проверял, появится ли ошибка снова, но она по-прежнему светилась на сканере.
Открыл схему, посмотрел еще раз внимательно. Дальнейшие проверки выглядят может и неразумно, но разумные закончились на этапе прозвонок проводки и ревизии ЭБУ.
Нашёл предохранители, через которые подключены бензонасос и датчики, проверил их целостность и плотность фиксации в посадочных местах блока: всё выглядело надёжно. Проверил ток бензонасоса в надежде, что он может вносить какие-то помехи в питание датчиков:
Значение колеблется в районе 5.5 А, что является нормой, не скачет.
Начал изучать, что же происходит. Методом проб и ошибок выявил, что когда мультиметр и проводку щупов кладу рядом с высоковольтной частью, то показания скачут:
Неисправность по ДМРВ и высокий расход топлива у Volkswagen Passat B5 1999
Программы для считывания ошибок
Коды ошибок фольксваген пассат б5
Решение проблемы кода неисправности P2185: расшифровка, причины, сброс Большинство предохранителей расположено в блоке с левой стороны панели приборов.
Как правильно расшифровать?
Ниже приведены самые распространенные предупреждения, появляющиеся на панели приборов при самопроверке автомобиля.
Для расшифровки кодов ошибок существуют специальные таблицы. Ниже будут перечислены некоторые наиболее распространенные проблемы в машинах Фольксваген.
Датчики
Выход из строя хотя бы одного датчика на колесах вызывает появление общей ошибки системы АБС/ЕСП с кодом 01316. Такая проблема может быть на любой машине с антиблокировочной системой, в том числе и на Touareg.
На самых последних моделях, например, на Гольф 7-го поколения отмечается ошибка B10001B, возникающая в результате окисления проводов в штекере датчика подушки безопасности и роста сопротивления в этом контакте. Исправляется проблема очисткой контактов и покрытием их защитным составом.
Диалоговое окно программы, ошибки датчиков
Проблемы с двигателем
Самыми распространенными проблемами с двигателем являются:
Неполадки в электропроводке
Симптомы неисправности
- Загорелся знак не пристегнут ремень безопасности в Пассат Б5 – 6 ответов
- Ошибки на Пассате Б5, 0172 и 0171 одновременно – 3 ответа
- Как устранить ошибку подушки безопасности, после её снятия? – 3 ответа
- Начала загораться масленка красным в Пассат Б5 – 3 ответа
- Ошибка p0102 на Фольксваген Пассат Б5 – 2 ответа
Техническое описание и расшифровка ошибки P2185 Основным симптомом появления ошибки P2185 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
