Механизмы подстройки давления в гидравлической системе автоматической трансмиссии.

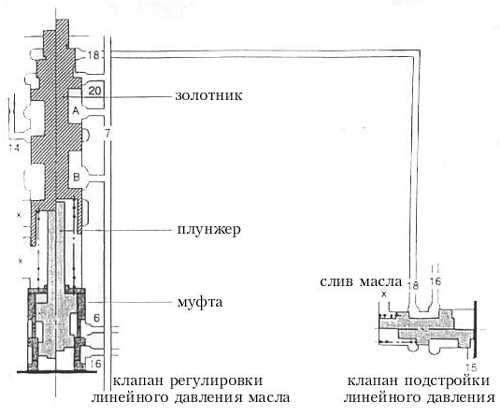

1) Клапан подстройки линейного давления масла (pressure modifier
valve).

Крутящий момент, передаваемый
фрикционами трансмиссии при разгоне автомобиля, отличается от момента,
передаваемого при движении с постоянной скоростью. Давление масла, необходимое
для включения фрикциона при постоянной скорости автомобиля, меньше давления,
необходимого для включения фрикциона при разгоне автомобиля.

Рис. 30.

2) Аккумулятор (accumulator).

Рис. 31. Принцип действия аккумулятора.

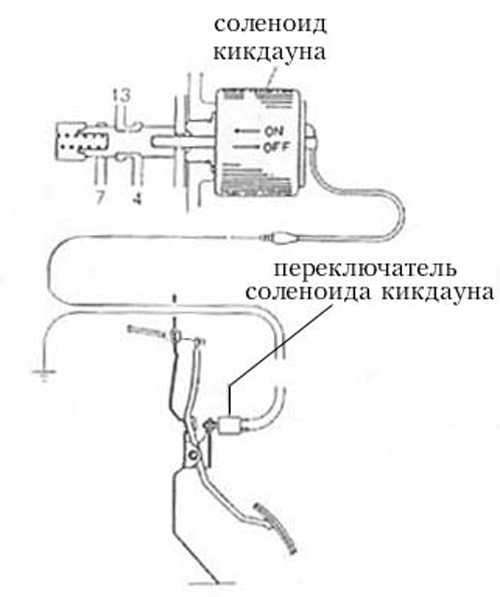

3) Соленоид кикдауна (kickdown
solenoid).

Ремонт соленоида – Ремонт соленоида АКПП своими руками

• Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
• Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
• Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
• Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
• Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
• Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

Список диагностических кодов ошибок Toyota при диагностике и самодиагностике автомобиля: таблица расшифровки неисправностей В скором времени должное распространение получили специальные трёхканальные соленоиды, которые позволяли с лёгкостью регулировать давлений системе и направлять масло к подвижным элементам или же в систему охлаждения. Тщательно продуманная конструкция таких трёхканальных соленоидов отличалась надёжностью и долговечностью.

Частые неисправности соленоидов АКПП: проверка и ремонт

Часто клапан «на холодную» работает в штатном режиме, однако «на горячую» начинает зависать. Чтобы избавиться от проблемы, соленоид следует промывать в очистителях или менять.

Еще соленоид может не держать давление, возникают утечки масла. Если используется тип клапанов PWM, ЭБУ способен частично перераспределить нагрузку на другие клапана. Однако это временная мера, то есть через небольшой промежуток потребуется ремонт.

Также страдают и другие элементы, так как рост нагрузок приводит к износу их плунжеров и каналов. Результат – трещины в корпусе, ослабление пружин, снижается сопротивление обмотки соленоида и т.д.

Так или иначе, чаще всего соленоид приходит в негодность по причине износа:

Плунжер загрязняется все теми же металлическими частицами и отложениями в масле, затем происходит подклинивание, после разрушаются втулки и клапаны. С учетом того, что срок службы соленоидов обычно не больше 400 тыс. км., а средний ресурс ограничен отметкой в 150-200 тыс., следует заранее быть готовым к замене элементов на данных пробегах.

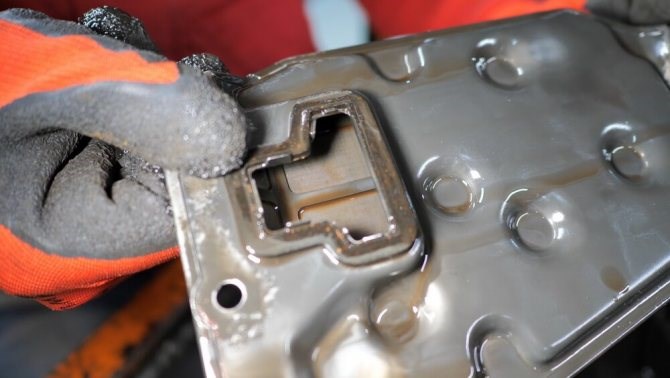

Более того, сегодня клапана гидроплиты стали более сложными и требовательными к качеству масла. Это значит, что жидкость АКПП и масляные фильтры в автомате нужно менять регулярно, не допуская создания эффекта абразива.

Поиск неисправностей АКПП Toyota Corona 9, Автоматическая коробка

• Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

За что отвечают соленоиды в акпп ниссан Как видно, основные режимы на всех АКПП практически одинаковые. С учетом того, что педалей только две (газ и тормоз), чтобы начать поездку, необходимо завести двигатель в режиме P, затем нажать на педаль тормоза и перевести рычаг коробки в положение D (движение вперед) или R (движение назад).

Что такое соленоид акпп: назначение клапана в коробке передач

Определение модели АКПП Тойота: как узнать какая модель коробки автомат Toyota 2. Проверьте электромагнитный клапан. Замените неисправный электромагнитный клапан.

Проверка соленоидов АКПП: что нужно знать

Начнем с того, что соленоид АКПП фактически является электромагнитным клапаном-регулятором. Основной задачей является своевременное открытие и закрытие масляного канала, по которому под давлением подается рабочая трансмиссионная жидкость ATF.

При этом важно понимать, что соленоиды коробки автомат, как и любые другие устройства, имеют ограниченный срок службы, могут работать со сбоями или выходит из строя при определенных условиях. Далее мы рассмотрим, какие неисправности соленоидов часто возникают, что делать в данной ситуации и как проверить соленоиды АКПП на работоспособность

Соленоид: как проверить и почему данный элемент выходит из строя

Итак, работой соленоидов АКПП управляет ЭБУ коробкой автомат. Блок управления постоянно посылает на клапан сигналы-импульсы определенной частоты. Простыми словами, соленоид фактически контролирует давление масла, которое, в свою очередь, является рабочим телом в устройстве автомата.

Именно через масло происходит передача крутящего момента в ГДТ, осуществляется переключение передач, снимается блокировка гидротрансформатора и т.д. Получается, соленоид АКПП управляет режимами автоматической коробки передач. Первые соленоиды пришли на смену механическим устройствам еще в 80-х и с тех пор активно используются в коробке автомат.

• Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

Также в устройстве такого соленоида (электроклапана) имеется пружина, которая усилием возвращает стержень в заданное положение. Не вдаваясь в подробности, задачей соленоида является перекрытие или открытие канала для трансмиссионного масла.

Соленоиды стоят в гидроблоке (гидравлическая клапанная плита, блок клапанов АКПП) и вставлены в канал, фиксируются болтом и прижимной пружиной. Также к соленоиду присоединен шлейф или разъем проводки для соединения с блоком управления (ЭБУ АКПП).

Фактически, соленоид соединяет гидравлику и электронику. Современные версии автоматов имеют, как минимум, четыре клапана — соленоида. Общее количество зависит от того, сколько скоростей получила та или иная коробка, насколько она сложна конструктивно и т.д.

• Обратите внимание, часто проблемы в работе АКПП связаны с выходом из строя проводки, то есть ЭБУ попросту теряет связь с клапаном и автомат не может работать нормально. Также не редкость, когда сам соленоид может выйти из строя. При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов.

Ремонт АКПП Toyota своими руками – на что обратить внимание

Разнообразие соленоидов

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Падение давления вследствие выхода из строя главного соленоида приводит к износу магистрали и пониженному давлению в AL4. Грязное, горелое, вязкое масло забивает клапаны гидроблока, вызывает залипание золотников и соленоидов. Признаки поломок АКПП По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Код 63: контур электромагнитного клапана №2

1. Причиной поломок и «клина» соленоидов является то, что из-за некачественного масла соленоиды забиваются нагаром из бумажной, стальной, бронзовой и алюминиевой пыли, которая получается от изношенных расходников и узлов.
   Проявляется такая проблема тем, что клапан соленоида при холодном масле работает нормально, а при горячем – тормозит.

Частые неисправности соленоидов АКПП: проверка и ремонт Также страдают и другие элементы, так как рост нагрузок приводит к износу их плунжеров и каналов. Результат – трещины в корпусе, ослабление пружин, снижается сопротивление обмотки соленоида и т.д.

Трансмиссионное масло для АКПП Toyota A245E

Следующие коробки устанавливались на 100-ый кузов «Короллообразных» (перечислены самые распространенные)

Каталожные номера Тойота отличаются от названий приведенных на табличке.

На Левин/Труено/Церес/Марино в зависимости от года выпуска ставились следующие АКПП (в скобках модификации простых Corolla/Sprinter и Levin/Trueno в кузовах 100/101/110/111) — через тире название коробки

5A-FE 30500-12720 01 06/1991 — 05/1995 AE100..4FC — A240L 30500-1A150 01 05/1995 — 05/1996 AE100..4FC — A240L 30500-1A340 01 05/1996 — 04/1997 AE100..4FC — A240L 30500-1A440 01 04/1997 — 08/1998 AE100..4FC — A240L

4A-FE 30500-12730 01 06/1991 — 05/1993 AE101..ATM..(SJ,X) — A240E 30500-1A050 01 05/1993 — 04/1997 AE101..(SJ,X)..4FC — A245E 30500-1A480 01 04/1997 — 08/1998 AE101..X..4FC — A246E

4A-GE 30500-12740 01 06/1991 — 05/1993 AE101..(G,GT,GTAPX)..4FC — A240E 30500-1A060 01 05/1993 — 05/1995 AE101..(G,GTAPX)..4FC — A245E 30500-1A220 01 05/1995 — 04/1997 AE101..G..(BZG,BZV)..4FC 30500-1A470 01 04/1997 — 08/1998 AE101..G..(BZG,BZV)..4FC — A246E

Не совсем ясно коррелирует ли замена типа коробки с рестайлингом проведенным в 94 году и унификацией со 110 кузовом в 96. Судя по информации каталогов — нет, внешность и трансмиссия менялись независимо.

Если вы собираетесь покупать контрактную коробку — уточняйте её тип! Т.е. не только номер кузова с которого она снята (например АЕ101) но и информацию с подкапотной таблички т.е. ТИП и ГОД ВЫПУСКА!

Иногда тип коробки точно можно определить по наклейке на самой коробке: однако в большинстве случаев эта наклейка увы не сохраняется.

Что касается фото. Видна наклейка, крупно 1А070. Предполагаем что это 30500-1А070. В моем ЕРС такой нет. Экзист выдает что 30500-1А070/30500-1А270(более новый аналог) ставились на машины с 4АФЕ моторами но в кузовах AE101L с американского рынка (вероятно европейский LiftBack и японский FX).

И на рисунке в каталогах внешность существенно отличается. Однако по данным «поставщика» это коробка с двигателя 4А-ЖЕ от Левина. Как видим — истину в последней инстанции здесь не найти…

«Дёшево и долго»

• Муфта С1 – задействуется для передач переднего хода. Однозначно, на нее приходится больше всего нагрузки, поэтому не удивительно, что пакет фрикционов горит первым.
• Муфта С2 – отвечает за задний ход и 3-4 передачи. На нее также приходится львиная доля нагрузки.
• Муфта С3 – задействуется исключительно на 4 передаче.
• Тормоз В1 – задействуется на 2 передаче. У тормозной ленты внушительный запас прочности и она редко ломается. Обычно ее меняют из-за износа, либо пропитывания горелым маслом.
• Тормоз В2 – задействуется на 2-4 передачах.
• Тормоз В3 – задействуется на 1 передачи и при зажнем ходу.
• Тормоз В4 – используется на всех передачах, исключая 4-ю.

Интеллектуальные соленоиды Первым шагом к разделению машины и АКПП будет отключение от агрегата трубок, охлаждающих масло, электрических разъёмов, разных механических соединений. Теплообменные элементы следует снимать весьма осторожно, ведь случайное повреждение штуцера повлечёт за собой замену всей магистрали.

Расшифровка неисправностей

Общие для всех автомобилей Тойота коды ошибок типа 9 представлены двузначными шифрами.

Общий список однозначных кодов (тип-10) для автомобиля Тойота состоит из следующих пунктов.

Бензиновые ДВС

Если в машине есть бортовой компьютер или робот, то шифр появится на экране километража. Он будет состоять из латинской буквы в начале, например P, B, C, и 4-х цифр. Это характерно для таких автомобилей как Toyota Рав 4 Авенсис, Corolla, Mark II или Land Cruiser 200, Тойота Прадо 120 и других, фукционирующих на бензине.

Таблица для расшифровки диагностических кодов неисправностей бензиновых ДВС.

Дизельные двигатели

Многие автомобили Тойота выпускались с двигателем, работающим на дизеле. Наиболее популярными моделями являются седаны Витц, Caldina, Avensis (Т25), Камри, Камри Грация, Corolla E150, Аурис 2008 года, внедорожники Land Cruiser Prado 120 и Land Cruiser Прадо 200 или кроссовер RAV4.

Записывая коды для дизельных авто, вы можете увидеть следующие обозначения.

Поломки других деталей дизельного движка.

Автоматическая коробка передач

Отличаются машины одной марки не только двигателем, но и коробкой передач. Для тех же Тойота Королла 150, Цельсиор или Виста поломки АКПП будут разниться с неисправностями «механики».

Если в работе трансмиссии есть неисправности, вы увидите один из кодов.

Типы соленоидов

Основные неисправности соленоидов АКПП их ремонт

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Этот тип соленоидов достаточно капризен, и ресурс жизни, по сравнению с линейными соленоидами короче. лампочка Check Engine долго и равномерно засвечивается с перерывами в 4,5 с это означает, что код подаётся с помощью типа 10. Типы соленоидов в современных коробках По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Трансмиссионное масло для АКПП Toyota A245E

• индикаторы вспыхнули равномерно с одинаковым интервалом и продолжительностью свечения более 11 раз;
• лампочка Check Engine долго и равномерно засвечивается с перерывами в 4,5 с (это означает, что код подаётся с помощью типа 10).

Разбор коробки Интересный факт! Такой тип соленоидов возник в середине 80-х и до сих пор устанавливается на разные представительские машины – Бьюик, Олдсмобил, Шевроле, Понтиак и др.
