Замена ламп Volkswagen Passat В5 / Passat B5 Variant с 1996 года
Лампы наружного освещения
Фары с газоразрядными лампами
У газоразрядных ксеноновых ламп выше интенсивность освещения, а спектр света приближается к спектру дневного света. После включения газоразрядных ламп яркость света достигает максимального значения не более чем через три секунды. В связи с большей интенсивностью света и более широким углом освещения не требуется применение противотуманных фар на автомобиле.
- Газоразрядная лампа.
- Электроды.
- Стеклянная колба с ксеноном.
- Блок запуска ксеноновой лампы.
- Электрический разъем.
- Исполнительный двигатель корректора света фар.
На автомобилях с газоразрядными фарами имеется динамическая регулировка света фар в вертикальной плоскости, которая оперативно реагирует на наклоны кузова автомобиля.
Расположение лампочек в левой фаре
С. Лампа дальнего света ипротивотуманного света.
Перед заменой лампочки внешнего освещения снимите провод «массы» с аккумулятора. Помните, что, если лампочка только что горела, она может быть слишком горячей.
При замене ксеноновых ламп необходимо быть очень внимательным и осторожным, так как от источника питания этих ламп можно получить сильный удар тока.
Замену газоразрядных (ксеноновых) ламп, которые можно распознать по наклейке со знаком высокого напряжения на корпусе лампы, не рекомендуется производить самостоятельно.
Внимание:
В лампах накаливания Н7 повышенное давление, и они могут лопнуть при замене, поэтому при замене этих ламп следует надеть перчатки и защитные очки.
Замена лампы ближнего света
2. Для доступа к лампам правой фары снимите воздухозаборник. Для этого отвинтите два винта (А) крепления воздухозаборника. Потяните вверх воздухозаборник за задний конец (В) и переместите его к середине автомобиля.
3. Потяните назад пластмассовую крышку фары и снимите ее.
4. Снимите электрический разъем с задней части лампочки фары.
Элементы крепления лампочки ближнего света
5. Сожмите пружинные скобы крепления лампочки и переместите скобы в сторону. Извлеките лампочку из фары.
6. При установке лампочки не касайтесь стеклянного баллона лампочки руками.
7. Установите новую лампочку таким образом, чтобы установочный носок тарельчатого фланца попал в выемку рефлектора.
8. Закрепите лампочку пружинной скобой, защелкнув ее за фиксатор.
9. Подсоедините к лампочке электрический разъем.
10. Установите заднюю пластиковую крышку фары.
11. Проверьте и при необходимости отрегулируйте свет фар.
Замена лампы дальнего и противотуманного света
1. Потяните назад пластиковую крышку и снимите ее с фары.
2. Снимите электрический разъем с задней части лампочки фары.
Элементы крепления лампочки дальнего и противотуманного света
Горит лампа неисправности или сообщение на панели приборов в Фольксваген Гольф 5 (2004 — 2008), как устранить и что делать?
- Фонарь освещения вещевого ящика.
- Передний фонарь освещения салона и светильник для чтения.
- Передние фонари освещения салона.
- Задние фонари освещения салона.
- Фонарь освещения багажного отделения.
- Рефлектор внутреннего освещения.
- Входные фонари.
- Выключатель контрольной лампы ручного тормоза.
Постоянно горят СТОП сигналы | Volkswagen New Фольксваген поло седан. Основные неисправности тормозной системы и их устранение
Горят тормоза поло седан
Фольксваген поло седан. Основные неисправности тормозной системы и их устранение
| Увеличенный ход педали тормоза (педаль «мягкая» или «проваливается») | |
|---|---|
| Причина неисправности | Методы устранения |
| Воздух в тормозной системе, утечка тормозной жидкости через неплотности соединений гидропривода, повреждение манжет в главном тормозном цилиндре, регуляторе давления, повреждение тормозных трубок и шлангов | Осмотрите все магистрали, их резьбовые соединения и цилиндры, устраните негерметичность. Восстановите нормальный уровень жидкости в тормозном бачке и прокачайте систему. При обнаружении повреждений тормозных шлангов (трещин, вздутий или следов тормозной жидкости) замените шланги. При подозрении на дефекты в главном тормозном цилиндре замените его на исправный |
| Разбухли резиновые манжеты цилиндров из-за попадания в тормозную жидкость масла, бензина и т. п. | Замените цилиндры, шланги, полностью слейте тормозную жидкость, промойте систему свежей жидкостью и прокачайте |
| Перегрев тормозных механизмов | Дайте остыть тормозам. Применяйте в системе только тормозные жидкости DOT-4. Вовремя заменяйте тормозную жидкость |
| Увеличен зазор между колодками и барабаном (не работает устройство автоматического регулирования зазора) | Замените колесный цилиндр, прокачайте систему |
| Не работает один из контуров рабочей тормозной системы | Устраните утечку жидкости из тормозной системы, прокачайте систему |
| Повышенное (более 0,15 мм) биение тормозного диска | Замените оба диска |
| Увеличенный ход педали тормоза (педаль «мягкая» или «проваливается») | |
|---|---|
| Причина неисправности | Методы устранения |
| Воздух в тормозной системе, утечка тормозной жидкости через неплотности соединений гидропривода, повреждение манжет в главном тормозном цилиндре, регуляторе давления, повреждение тормозных трубок и шлангов | Осмотрите все магистрали, их резьбовые соединения и цилиндры, устраните негерметичность. Восстановите нормальный уровень жидкости в тормозном бачке и прокачайте систему. При обнаружении повреждений тормозных шлангов (трещин, вздутий или следов тормозной жидкости) замените шланги. При подозрении на дефекты в главном тормозном цилиндре замените его на исправный |
| Разбухли резиновые манжеты цилиндров из-за попадания в тормозную жидкость масла, бензина и т. п. | Замените цилиндры, шланги, полностью слейте тормозную жидкость, промойте систему свежей жидкостью и прокачайте |
| Перегрев тормозных механизмов | Дайте остыть тормозам. Применяйте в системе только тормозные жидкости DOT-4. Вовремя заменяйте тормозную жидкость |
| Увеличен зазор между колодками и барабаном (не работает устройство автоматического регулирования зазора) | Замените колесный цилиндр, прокачайте систему |
| Не работает один из контуров рабочей тормозной системы | Устраните утечку жидкости из тормозной системы, прокачайте систему |
| Повышенное (более 0,15 мм) биение тормозного диска | Замените оба диска |

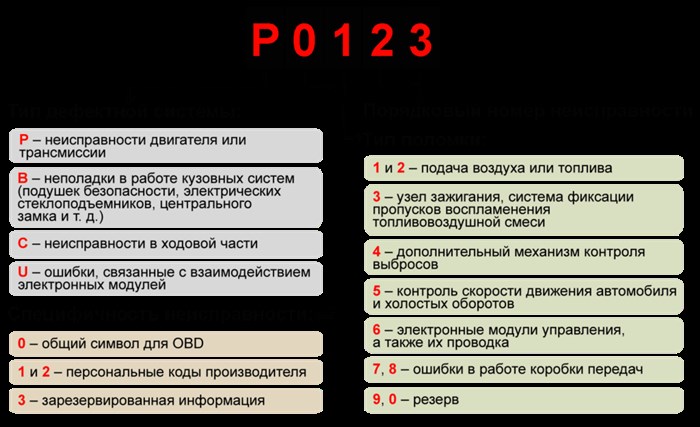

Расшифровка кодов ошибок Volkswagen на русском языке: список неисправностей, причины и методы их устранения
Другие причины неисправности стоп-сигналов
Все КОДЫ ошибок VOLKSWAGEN? (Polo, Passat, Touareg, Tiguan, Golf, Crafter, Transporter T5, Sharan, Jetta) по OBD2: расшифровка на русском и как исправить
- Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
- При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.
Фары фольксвагена Пассат б5 — как снять, заменить и отрегулировать их своими руками, тюниг фонарей
Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.
Система оповещения пешеходов
- Примечение! Описанные ниже шаги не относятся к информационным индикациям (как правило, зеленого или белого цвета), горящих на приборной панели

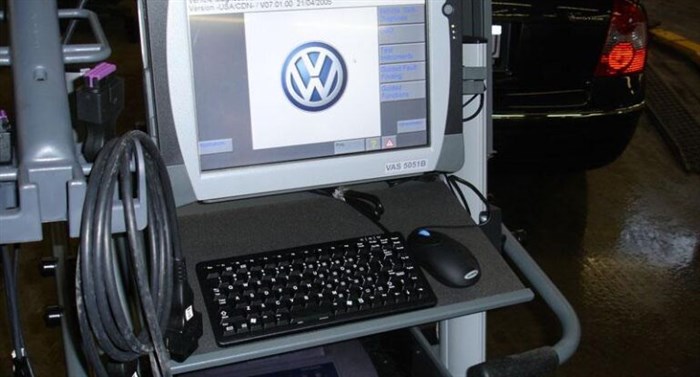

- Электронная диагностика — подключение диагностического сканера для считывания ошибок в регистраторе данных
- При необходимости, выполнение пошагового поиска неисправностей на основании полученных результатов электронной диагностики
- Важно! Если горит индикация желтого цвета, то автомобиль можно использовать с ограничениями его мощностных характеристик
- Если же горит индикация красного цвета, то и вовсе следует ограничиться от передвижения на транспортном средстве и доставить автомобиль на станцию обслуживания, с помощью эвакуационных служб
При проявлении симптома горит лампа неисправности или сообщение на панели приборов эксплуатация автомобиля не рекомендуется.
Рекомендуется диагностика
Коды ошибок бортового компьютера при симптоме #горит лампа неисправности или сообщение на панели приборов в Фольксваген Гольф 5 (2004 — 2008) ?
Таблица: параметры ламп, которые используются в осветительных приборах VW Passat B5

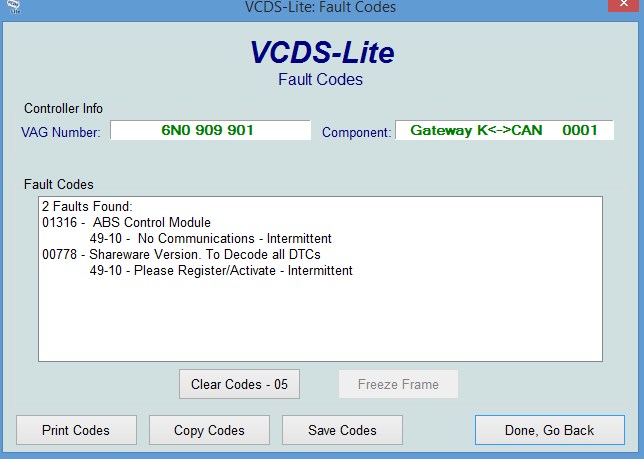

Описание тектовых ошибок При проведении диагностики через современный 16-пиновый разъем удаление ошибок выполняется с помощью программного обеспечения.
Как сбросить ошибку?
Обнулить комбинации необходимо после того, как получилось удалить все неисправности. Стирание кодов без устранения ошибок приведет к тому, что проблема останется, но информация о ней удалится из памяти блока управления.
Чтобы вывести комбинации после самодиагностики, выполняются следующие действия:
- После чтения ошибок нажимается клавиша экономичного режима работы отопительного узла. Кнопка удерживается в течение трех секунд.
- Если комбинации удалятся, на экране появится код 444.
- Нажимается еще раз кнопка экономичного режима действия, чтобы покинуть меню самодиагностики.
Если для проверки использовался тестер, удаление производится так:
- После считывания кодов в автомобиле отключается зажигание. Провод от сканера или адаптера отсоединять не нужно.
- Нажимается клавиша замыкания контактов на устройстве.
- Производится активация зажигания. Через 5 секунд контактные элементы размыкаются.
- Зажигание в машине выключается. Все комбинации неисправностей будут удалены из памяти.
| Город | Название компании | Адрес | Номер телефона | Цена |
| Москва | Север Моторс | Ул. Дубнинская, 83 | +7 499 685-18-21 | 2500 руб. |
| Серебряный слон | Ул. Пяловская, 7 | +7 499 488-18-88 | 3500 руб. | |
| Санкт-Петербург | Автомагия | Ул. Учительская, 23 | +7 812 701-02-01 | 2000 руб. |
| ClinliCar | Большой Сампсониевский пр., 61к2 | +7 812 200-95-63 | 3000 руб. |
Замена ламп входных фонарей в дверях
Горят тормоза поло седан
Предупреждающий сигнал температуры
- пониженное давление моторной жидкости в силовом агрегате;
- выход из строя турбины или нагнетательного устройства;
- неполадки в работе EGR системы (ЕГР);
- забитый воздушный фильтр или подсос воздуха во впускном коллекторе;
- поломка контроллера давления наддува.
Замена лампы переднего габаритного света 3. На автомобилях с кузовом универсал откройте крышку боковой багажной полки в месте расположения заднего фонаря.
Принцип поиска
Электрическая схема
Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

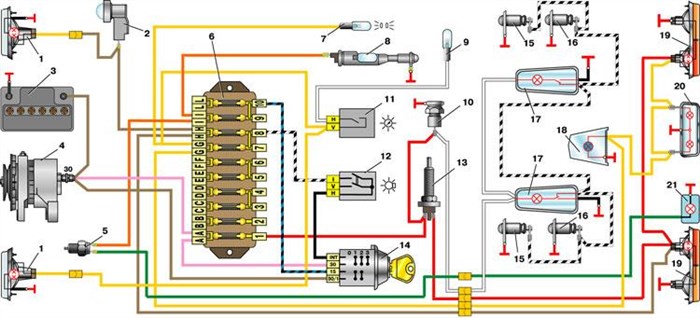

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.
- 6 – монтажный блок предохранителей;
- 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
- 19 – лампы, загорающиеся при нажатии на педаль тормоза.
Лампы наружного освещения
Фары с газоразрядными лампами
Габаритные огни
- Предохранитель сигнала сломался или окислился.
- Перегорела лампа, установленная в месте стоп-сигнала.
- Сломался механизм включения сигнала.
- Неисправны контакты, которые идут к стоп-сигналу.
- Повреждена проводка. Только последняя причина потребует большого количества сил и времени, сопоставимых с отвозом транспортного средства в ремонт. Остальные причины можно устранить самостоятельно, это не займет много времени.
Замена лампы подсветки номерного знака Замену газоразрядных (ксеноновых) ламп, которые можно распознать по наклейке со знаком высокого напряжения на корпусе лампы, не рекомендуется производить самостоятельно.
