Установка автомобильной мультимедиа-системы Olymp-7012 в Ford Focus II
У большинства водителей время от времени возникает желание улучшить функциональные возможности своего четырехколесного друга. Не секрет, что автопроизводители часто экономят на дополнительных опциях, предлагая в базовой комплектации слишком простое оборудование, а порой и полное отсутствие такового.
Для примера мы взяли одну из самых распространенных моделей автомобилей, встречающихся на улицах наших городов, а именно Ford Focus II 2009 года выпуска.
Что имеем в штатной комплектации: обычную CD-магнитолу, с однострочным ЖК-дисплеем, управление магнитолой кнопочное.
Согласитесь, подобный набор сейчас может быть доступен разве что в автомобилях премиум-класса. К сожалению, наша машина не имеет управления головным устройством с руля (так как это тоже опция), но если бы кнопки на руле были, то устройство бы их поддерживало.
Для самых нетерпеливых покажем, что было и что стало:
Как видно, устройство встает в то же место, что и штатная магнитола; никаких замен рамок, кнопок или обивки не требуется. Скажем больше: покрытие головного устройства Olymp полностью повторяет покрытие штатной магнитолы, из-за чего устройство неотличимо вписывается в интерьер машины.
Что может испугать большинство автолюбителей при покупке такого устройства — это сложность подключения, необходимость обращаться в сервис к квалифицированным установщикам, несовместимость разъемов для подключения и другие подобные проблемы, часто встречающиеся при подключении неоригинального оборудования.
И чтобы не быть голословными, скажем, что из всего оборудования у нас было 4 офисные линейки и одна крестовая отвертка. Как гласит известная пословица: лучше один раз увидеть, чем сто раз услышать — поэтому продемонстрируем процесс наглядно, с незначительными комментариями.
Мы нашли в офисе 4 пластиковые линейки с небольшим утоньшением на концах, но подойдут любые тонкие пластиковые или деревянные пластины — например, кухонные лопатки для тефлоновой посуды. Металлическими пользоваться не рекомендуем, так как можно случайно поцарапать накладные панели.
Аккуратно вставляем лопатки-линейки в зазор между торпедой и серой рамкой вокруг магнитолы. Справедливости ради стоит отметить, что машина собрана качественно, зазоры между панелями минимальны, и всунуть первую линейку не так-то просто.
В какой-то момент вы почувствуете, что панель подалась на вас: значит, крепежные язычки вышли из зацепления и дальше действовать можно смелее — например, поддеть панель руками.
Рассмотрим как разблокировать автомагнитолу форд фокус 2
- Краткое руководство пользователя Навител Навигатор
- Лицензионный договор
- Пульт ДУ
- Кабель USB (AF—Mini-B)
- Кабель iPod
- Адаптер для подключения внешних источников, усилителя и т. п.
- Адаптер для подключения к разъему аудиосистемы автомобиля
- Адаптер microSD—SD
- microSD-карта
- Стилус
- GPS-антенна
- Лицензионный ключ Навител Навигатор
Панель приборов Ford Focus 2 На всех щитках приборов Ford Focus II Рестайлинг 2008-2011 производства Visteon Corporation имелся бортовой компьютер, который выводил дорожную информацию.
Комбинация приборов Ford Focus 2
Расположение приборов и сигнализаторов в комбинации приборов показано на рис. 1.8.
В комбинации приборов установлены следующие приборы и сигнализаторы.
1 – тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 8, цена деления 0,25. чтобы узнать частоту вращения коленчатого вала в мин-1, нужно умножить показания тахометра на 1000.
ПРИМЕЧАНИЕ: На автомобилях с дизельным двигателем шкала проградуирована от 0 до 6.
2 – сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пристегивания ремня безопасности водителя. Кроме того, при включении зажигания одновременно с лампой на 4–8 с включается и предупреждающий зуммер.
3 – контрольная лампа включения габаритного освещения. Загорается при включении габаритного освещения.
4 – сигнальная лампа неисправности подушки безопасности (со светофильтром красного цвета). Загорается при включении зажигания, если возникла неисправность в системе подушки безопасности.
ПРЕДУПРЕЖДЕНИЕ: При загорании сигнальной лампы немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, она может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
5 – сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна погаснуть.
ПРЕДУПРЕЖДЕНИЕ: Движение автомобиля с горящей лампой запрещается, так как приведет к поломке двигателя.
6 – контрольная лампа включения левого указателя поворота (в виде стрелки со светофильтром зеленого цвета) загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота.
7 – указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Красная зона предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, следует остановиться, дать двигателю остыть и устранить причину перегрева.
8 – контрольная лампа иммобилизатора.
9 – указатель уровня топлива электромагнитного принципа действия. Красная зона означает резервный остаток топлива.
ПРЕДУПРЕЖДЕНИЕ: По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
Ремонт приборной панели Ford Focus 2 Дорестайл
Комбинация приборов Ford Focus 2 8. В итоге у вас получится две разные детали, которые теперь можно разбирать дальше.
Панель приборов Ford Focus 2
На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.7).
1 – переключатель наружного освещения. Поворотом рукоятки выберите одно из следующих положений:
– включено габаритное освещение;
ПРИМЕЧАНИЕ: При включении габаритного освещения в комбинации приборов загорается контрольная лампа 3 (см. рис. 1.8).
ПРИМЕЧАНИЕ: При включении дальнего света фар в комбинации приборов загорается контрольная лампа 13 (см. рис. 1.8).
AUTO — автоматический режим включения ближнего света фар в зависимости от освещенности (на автомобилях, оборудованных системой автоматического включения ближнего света);
ПРИМЕЧАНИЕ: Для работы автоматического режима включения ближнего света зажигание должно быть включено (ключ в выключателе зажигания должен находиться в положении «II»).
ПРИМЕЧАНИЕ: В режиме AUTO дальний свет фар может быть включен, только если система включила ближний свет.
ПРИМЕЧАНИЕ: В режиме AUTO противотуманные фары и фонарь не включаются. Для их включения необходимо повернуть ручку выключателя в положение
– включены стояночные огни. Для включения данного режима нажмите на рукоятку выключателя и поверните ее против часовой стрелки.
Для включения заднего противотуманного фонаря поверните рукоятку переключателя в положение и вытяните ее на одну позицию.
ПРИМЕЧАНИЕ: При включении заднего противотуманного фонаря в комбинации приборов загорается контрольная лампа 17 (см. рис. 1.8).
Для включения противотуманных фар поверните рукоятку переключателя в положение и вытяните ее на две позиции.
ПРИМЕЧАНИЕ: При включении противотуманных фар в комбинации приборов загорается контрольная лампа 26 (см. рис. 1.8).
0 – один водитель или водитель и пассажир на переднем сиденье;
3 – все места заняты и груз в багажнике;
4 – все места заняты, груз в багажнике, автомобиль эксплуатируется с прицепом.
ПРИМЕЧАНИЕ: При эксплуатации автомобиля с прицепом может потребоваться перевести регулятор электрокорректора на одну позицию больше (например, вместо поз. 2 установить поз. 3).
Установка автомобильной мультимедиа-системы Olymp-7012 в Ford Focus II
Для работы вам потребуется:
Замок зажигания
Инструменты ПРЕДУПРЕЖДЕНИЕ: Длительная эксплуатация автомобиля с горящей лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и поломкам двигателя.
Передняя панель Форд Фокус описание
На передней панели автомобиля Форд Фокус расположены следующие органы управления автомобилем и информаторы:
- Переключатель света фар.
- Регулятор корректора фар.
- Рычаг переключения указателей поворота и режима освещения.
- Сопла подачи воздуха.
- Рулевое колесо.
- Кнопка звукового сигнала.
- Панель приборов.
- Замок зажигания.
- Рычаг управления очистителями стекол.
- Клавиша аварийной сигнализации.
- Блок управления печкой и кондиционером.
- Вещевой (перчаточный) ящик.
- Прикуриватель и розетка.
- Рычаги управления коробкой передач и стояночного тормоза.
- Прочие клавиши в зависимости от комплектации автомобиля (подогрев сидений, противотуманные фары и пр.)
Ввод кода на версии Сони 6000 рестайлинг
Управление стеклоочистителями Оригинальные номера приборных панелей Ford Focus II Рестайлинг 2008-2011
Обозначения панели приборов «Форд Фокус 2»
Ниже приведена приборная панель с обозначениями и их расшифровка.
- Контроллер внешнего освещения.
- Электрический корректор света фар.
- Переключатель указателей поворотов.
- Сопла блока отопления и вентиляции.
- Руль.
- Кнопка активации звукового сигнала.
- Приборы.
- Замок зажигания.
- Контроллер омывателя лобового стекла.
- Центральные сопла обогревателя.
- Гнездо для магнитолы.
- Выключатель «аварийки».
- Узел контроля системы обогрева и вентиляции.
- Бардачок.
- Контроллеры обогрева сидений.
- Выключатель подогрева заднего стекла.
- Прикуриватель.
- Рычаг коробки передач.
- Рукоятка «ручника».
- Контроллер обогревателя лобового стекла.
- Выключатель ESP.
- 23. 24 – педали акселератора, тормоза, сцепления.
Кроме того, имеется рычаг блокировки рулевой колонки (25), полка (26), клавиша аварийного отключения поступления топлива (27).
Кол-во блоков: 16 | Общее кол-во символов: 13723
Количество использованных доноров: 3
Информация по каждому донору:
Вентиляция и отопление
- Открутить два фиксирующих болта под рулевой колонкой.
- Поддеть часть корпуса и аккуратно потянуть, снимая с защелок.
- Откручивают еще по паре болтов с каждой стороны узла.
- Саму панель потихоньку тянут на себя.
- Поднимают вверх защелку, после чего выскакивает штекер.
- На последнем этапе снимают крышку и держатели циферблатов с защелок, предварительно пометив установочные места рисками.
Обозначения панели приборов «Форд Фокус 2» ПРЕДУПРЕЖДЕНИЕ: Для того чтобы не повредить нити обогревателя, не используйте для очистки внутренней стороны заднего стекла скребки и другие острые предметы, а также моющие средства с абразивными веществами.
Где найти код
Понятно, что ввод кода способен решить проблему, но где его найти? А все просто: большинство производителей штатных автомагнитол Форд помещают код либо в инструкции либо приклеивают на бардачок.
Это интересно! На Форд нередко дилеры, занимающиеся продажей автомобиля, помещали сами код, нанося его от руки на первой или последней странице сервисной книжки автомобиля.
Если такой код найти не удалось, то существует два универсальных способа его узнать.
Надо сделать либо так:
Автомагнитола Форд Фокус 2 и ее раскодировка
Как правило, любые акустические автомобильные головные аппараты можно разблокировать самостоятельно.
Известно всего два случая, когда раскодировка представляет собой проблему:
- Первый подразумевает высвечивание надписи «LOCKED» на дисплее, что означает превышение количества попыток ввести код;
- Второй случай – это автомагнитола V-серии, для которой предусмотрен ввод кода с использованием специальной программы. Она, в свою очередь, после ввода серийного номера головного устройства и показывает требуемый код.
Примечание. Если вы столкнулись со вторым случаем, то можно обратиться в мастерскую, чтобы избежать сложных манипуляций. А можно самостоятельно попытаться подобрать код, используя известные программы подбора кода.

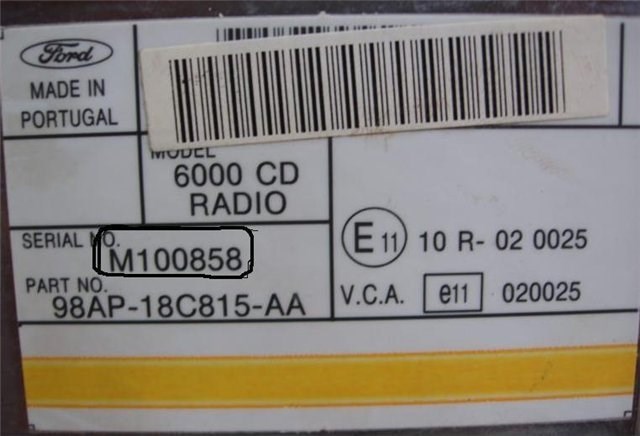

Находим код на автомагнитоле
Как было сказано выше, найти уникальный код можно на самой автомагнитоле, но для этого нужно ее снять.
Примечание. Наиболее распространенная автомагнитола на Форд Фокус 2 – Сони 6000, называемая в народе квадратом. Эта модель, в свою очередь, имеет 3 версии: квадрат, овал и 6000 рестайлинг.
Демонтировать магнитолу с родного места несложно, если использовать специальные ключи. Они идут обычно в комплекте с устройством.
Штатная автомагнитола на форд фокус 2 и ее демонтаж
Если по какой-либо причине ключей нет, то их надо либо купить (цена на них, как правило, высокая), либо сделать самостоятельно из подручных средств. Идеально подойдут для этого использованные пластиковые карты или на крайний случай, лезвие от канцелярского ножа.
Сделать из пластиковой карточки ключ можно так:
Ключи для автомагнитолы из пластиковой карты
- Вставить самодельные ключи в предусмотренные на автомагнитоле 4 отверстия (они по краям устройства);
- Путем раскачивания ключей в отверстиях, воздействовать на фиксаторы магнитолы. Они сработают и устройство можно легко снять, потянув на себя.
Передняя панель Форд Фокус описание
Как снять панель приборов Форд Фокус 2 своими руками — пошаговая инструкция + фотоотчет
KEY-DOP
- Включаем автомагнитолу;
- На дисплее высвечивается «CODE—-»;
- Четыре раза нажимаем на первую кнопку и появится CODE 4—;
- Четыре раза нажимаем на вторую кнопку — CODE 44—;
- Пять раз нажимаем на третью кнопку — CODE 445-;
- Пять раз нажимаем на четвертую кнопку — CODE
KEY-DOP Больше старая магнитола вам не понадобится. Впереди сенсорное управление, проигрывание DVD и объезд пробок по самым хитрым переулкам. Ну, а если разоритесь на камеру заднего вида, то сможете парковаться задом почти вплотную (до 1 см) на удивление всем окружающим (мы пробовали, водители сзади начинают гудеть, не выдерживая столь малой дистанции).
