Что делать, если не работает панель приборов ваз 2110: как ее снять и разобрать

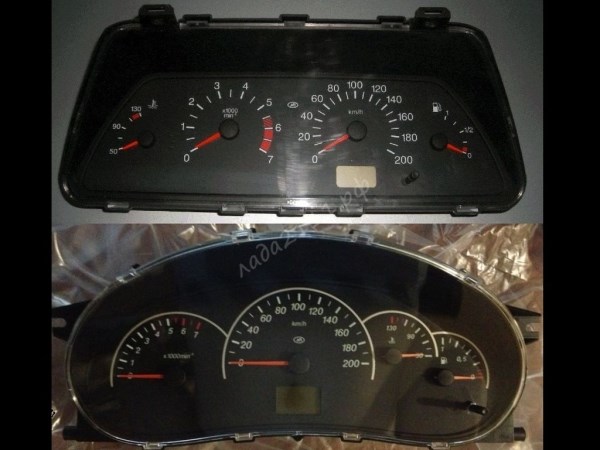

На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

• В первых моделях встроена электромеханическая панель с фабричным номером 3801010. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Он приводится от двигателя, а вот остальные указатели функционируют по магнитному принципу. Сзади щитка можно найти две колодки питания, размещенные под прямым углом.
• Чуть позже была выпущена десятка с электронным щитком, снабженным дисплеем внизу спидометра. Изредка встречаются панели с показателем подсоса либо лампочкой подушек безопасности в этом же месте. Существуют автомобили с двойным дисплеем — под спидометром и тахометром.
• Крайне редко встречаются десятки с панелями, предназначенными для ВАЗ-21106. Такие щитки оснащены техническим номером 21106-3801010. Опознать такую панель можно по дисплею внизу тахометра и расширенному спектру спидометра.
• Последние модели ВАЗ-2110 снабжены щитками, унифицированными с моделью 2118. Различие у них одно — комбинация шкал. В отличие от старого образца, на этих щитках указатели размещены хаотично и слегка смещены вправо.

Плавная подсветка приборки

1. При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.
2. При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.
3. Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.
4. Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).

Не работает подсветка приборов на ваз 2110 F6 (15 A) — предохранитель переносной лампы.

Устройство

Вся комбинация приборов на панели крепится двумя болтами, состоит частично — из механических, частично — из электронных компонентов. Электронная составляющая обычной панели – это спидометр и тахометр, но на некоторых машинах из модельного ряда ВАЗ 2110 уже стоит электронная панель.

Также обязательно присутствуют указатели: температуры охлаждающей жидкости, наличия, уровня топлива, а также контрольных лампочек, которых на ВАЗ 2110 установлено 12 штук.

Все соединения приборов хранит в себе печатная электронная плата, которую закрепили сзади на корпусе.

Разобраться с распиновкой панели приборов у ВАЗ 2110 поможет данный материл:

Панель приборов ВАЗ 2110 в разобранном виде

Нет подсветки панели приборов ваз 2110 инжектор 8 клапанов описание

• Первым делом снимаем кожух;
• Крестовой отверткой откручиваем крепящие болты;
• Находим, отщелкиваем защелки. Лучше отщелкнуть первыми те, что в нижней части, а затем толкнуть вверх. Так она легко снимется;
• Прежде, чем совершать тюнинг, нужно снять стрелки. Сначала просто легко потяните за них. Если не поддаются – начинайте проворачивать справа налево, при этом слегка подтягивайте – снимутся обязательно.

Не работает панель приборов ваз 2110: причины, почему она перестала работать, распиновка приборки и видео о снятии приборного устройства старого и нового образца
На десятке достаточно длинные провода, они дают заменить лампочки без отключения разъемов к содержанию ↑

Замена лампочек в приборной панели ВАЗ 2110

Для того чтобы произвести замену лампочек в приборной панели ВАЗ 2110, совсем необязательно ехать на СТО и платить специалисту немалые деньги. Все можно сделать самому, и сегодня мы попробуем произвести такой ремонт самостоятельно.

Для того чтобы заменить конкретную лампочку, нужно четко знать ее местоположение. Рассмотрим приборную панель автомобиля ВАЗ 2110 и выясним, какая лампочка за что отвечает.

Назначение и местоположение лампочек приборной панели автомобиля ВАЗ 2110, где:

• 1, 5, 7, 8, 12, 15 и 20 – подсветка системы стрелочных приборов;
• 3 – контроль правого указателя поворота;
• 4 – контроль левого указателя поворота;
• 9 – аварийно низкое давление масла;
• 10 – стояночный тормоз;
• 11 – неисправен генератор (аккумуляторная батарея не заряжается);
• 13 – включение аварийной сигнализации;
• 14 – неисправность систем двигателя;
• 16 – контроль включения дальнего света;
• 17 – критически низкий уровень тормозной жидкости;
• 18 – контроль включения наружного освещения (габаритные огни и ближний свет);
• 19 – датчик критического уровня топлива (резерв 6-7 л).

Пропала электрика ваз 2110 — Авто Брянск

Как поменять лампочку подсветки номера ваз 2114

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

А во-вторых, такая подсветка это отличный тюнинг автомобиля, позволяющий за небольшие деньги сделать его более эстетичным. Будьте осторожны с контрольной лампой генератора, по обратной связи от наших читателей её лучше менять только на такую же. Не работает подсветка приборов ВАЗ 2110: не горит левая сторона габаритов калина По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Заключение

• предохранитель;
• печатная плата щитка приборов;
• контакты;
• проводка;
• выход из строя лампочек из-за короткого замыкания.

Устройство панели приборов

Подсветка номера ваз 2114

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

• предохранитель;
• печатная плата щитка приборов;
• контакты;
• проводка;
• выход из строя лампочек из-за короткого замыкания.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Способы устранения поломок

Инструкция по демонтажу приборки

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Форма заказа автомобиля Просто выберите автомобиль, который вам нужен и оставьте свои контактные данные. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Распространенные неисправности и способы их устранения По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как снять приборку

• тахометр, позволяющий следить за количеством оборотов ДВС;
• спидометр, демонстрирующий скорость передвижения;
• контроллер уровня топлива в баке;
• контроллер температуры силового агрегата, а именно антифриза в системе охлаждения;
• контрольные индикаторы, которых должно быть 12;
• диодные индикаторы подвески панели приборов ВАЗ 2110;
• резервный разъем, в который осуществляется включение контрольной лампочки;
• несколько колодок для подключения кабелей.

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы Важно, чтобы все дорожки были целыми, так как именно по ним проводится электрический ток

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

Замена цвета одометра.

• Быстро садиться аккумулятор, ВАЗ 2110 – 9 ответов
• Как восстановить проводку ВАЗ 21103? – 5 ответов
• Перестала работать печка ВАЗ 2110 – 5 ответов
• То горят то тухнут лампочки фар на приборке 2110 – 4 ответа
• Почему перегорает шоколадка(реле регулятор) генератора? – 4 ответа

Предохранители У меня тоже была такая проблема. На потенциометре (резисторе) регулировки яркости лампочек подсветки панели приборов, отпаялся проводок, снял панель приборов , и подпаял в резистор оторорвавшийся проводок, и ВСЁ ЗАРАБОТАЛО

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

• Обесточиваем автомобиль;
• Со стороны багажника (открытого) снимаем контактную часть заднего фонаря с лампами. Для этого нужно отжать защелки;
• Вынуть лампочку габаритов, заменить ее на новую.

ЦЕНЫ КОМПЛЕКТУЮЩИХ Хорошие фирменные лампочки прослужат в разы дольше, к тому же не придется их бесконечно менять.
