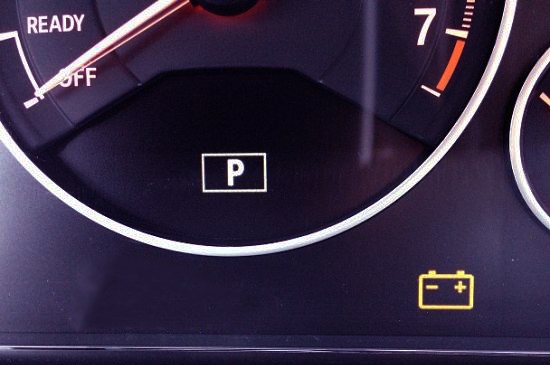

Почему моргает лампочка зарядки аккумулятора ВАЗ-2106 и что делать

Первое, что нужно сделать, если горит лампа заряда аккумулятора при включенном двигателе — проверить напряжение на клеммах аккумулятора. Это нужно для того, чтобы определиться с локализацией места ремонта — в подкапотном пространстве либо в приборной панели автомобиля.

Генератор

Чаще всего горит лампа батареи в случае, если генератор после запуска двигателя не будет передавать энергию на аккумулятор. Происходит такое когда возникают следующие проблемы:

Аккумулятор

Горит значок аккумулятора на панели когда батарея попросту не может принимать заряд. Первая причина этого — старость АКБ либо частичный выход его из строя. Как вариант — низкий уровень электролита в нем. Вторая причина — окисление клемм и подходящих к нему контактов или загрязнение поверхностей.

Сигнальная лампа

На многие отечественные автомобили, например, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115 в качестве сигнальной лампы аккумулятора устанавливается лампа старого типа с нитью накала. На указанных моделях предоставляется возможность менять эту лампу при демонтаже приборной панели при выходе ее из строя.

Проводка

Аналогично может гореть лампа аккумулятора в половину накала из-за плохого контакта на регуляторе напряжения (так называемой «шоколадке»). Плохой контакт может быть из-за коррозии либо механического повреждения.

Горит лампочка аккумулятора: причины и последствия

Как устроена сигнальная лампочка аккумулятора на приборной панели

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Лампочка аккумулятора горит на приборной панели чаще всего из-за того, что на АКБ не поступает зарядка от генератора. Решение такой проблемы заключается в очистке клемм и выводов, а также обработке их жидкостью типа ВД-40. После замены генератора горит лампа аккумулятора. По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Почему Горит Лампа Заряда Аккумулятора На Панели Приборов: Разбираемся И Решаем Проблему

• нарушение нормального контакта на выводах батареи;
• ослабление натяжения или повреждение ремня генератора;
• отсутствие контакта его «минусового» вывода с «массой»;
• обрыв в цепи возбуждения ротора или износ щеток генератора;
• неисправность диодного моста.
• неисправность соответствующего предохранителя;
• поломка реле-регулятора.

Моргает лампочка зарядки аккумулятора ВАЗ-2106: причины, ремонт Когда горит лампочка аккумулятора, в системе автомобиля происходит проверка: все ли в порядке с зарядкой, есть ли напряжение. Некоторые считают, что в этот момент происходит полная диагностика машины перед запуском двигателя, но это не так.

Почему горит лампочка аккумулятора

Автомобильный аккумулятор и генератор тесно связаны между собой. Чтобы запустить двигатель, ток от АКБ поступает на стартер. После этого напряжение начинает поступать уже от генератора, который работает от работающего двигателя.

Зарядка АКБ происходит от генератора. Чем больше количество оборотов двигателя, тем выше напряжение, которое поступает от источника. Чтобы не произошло перезарядки и уровень тока не был слишком высоким, на генерирующее устройство устанавливают реле-регулятор.

Фото: Shutterstock

Основная функция реле-регулятора – это поддержание оптимального напряжения на АКБ, так как подача тока не зависит от количества оборотов двигателя.

Лампочка аккумулятора горит на приборной панели чаще всего из-за того, что на АКБ не поступает зарядка от генератора. То есть, автомобиль завели от аккумулятора, ДВС начинает работать, но значок не гаснет.

• Неисправность реле-регулятора.
• Выход из строя диодного моста.
• Ремень генератора оборван, плохо натянут или проскальзывает.
• Сильные люфты подшипников генератора и подклинивание.
• Перегорание предохранителей.
• Плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы.
• Обрыв цепи генератора.
• Износ щеток генератора или щеткодержателей.
• Проблемы с выключателем зажигания.

Когда на панели горит лампочка аккумулятора при работающем ДВС, в первую очередь проверьте, какой уровень зарядки на клеммах АКБ. Диагностику можно сделать быстро, для этого используется мультиметр. В норме должно быть 13.5-14.3 V. Если ток не поступает, напряжение будет 12V.

Для более тщательной проверки вам понадобятся: нож, плоскогубцы, плоская и крестовая отвертки, контрольная лампа на 12V, мультиметр, мелкая наждачка.

Загорелась лампа зарядки аккумулятора: причины, диагностика, как устранить

1. Лампа – блок предохранителей – зажигание – генератор – аккумулятор.
2. Генерирующее устройство – контрольная лампа (соединение происходит напрямую).

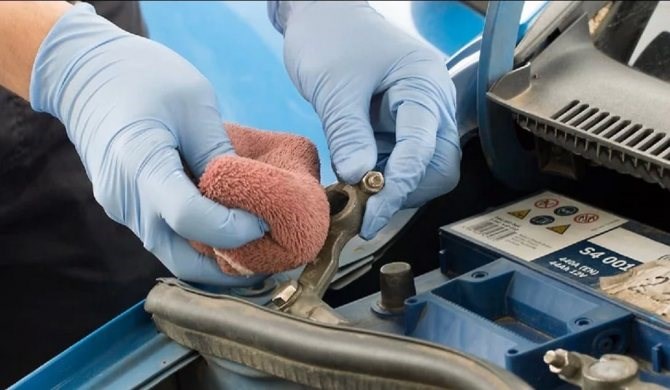

Горит лампочка зарядки аккумулятора — причины и поиск неисправностей | Также проверяют выводы аккумулятора. Окисленные слабые контакты защищают мелкой шкуркой, после чего промазывают специальным средством.

Неисправности генератора

В случае когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2106, 2107), генератор подлежит обязательной проверке. Самыми распространенными его проблемами в разрезе нашей неисправности являются обрыв в цепи возбуждения ротора или износ (повреждение) щеток.

Переходим к щеткам. Вытаскиваем их из посадочных мест и осматриваем на предмет износа. Если длина щеток не превышает 7 миллиметров или на них имеются следы повреждений, меняем их. Обратите внимание также и на состояние щеточного коллектора. При обнаружении дефектов его медных пластин меняем ротор.

Как понять, что именно стало причиной горящей лампочки? Как устранить неисправность?

• нарушение нормального контакта на выводах батареи;
• ослабление натяжения или повреждение ремня генератора;
• отсутствие контакта его «минусового» вывода с «массой»;
• обрыв в цепи возбуждения ротора или износ щеток генератора;
• неисправность диодного моста.
• неисправность соответствующего предохранителя;
• поломка реле-регулятора.

Почему может не гореть лампочка аккумулятора при включении зажигания С целью предотвращения вышеописанного в цепи возбуждения ротора устанавливается небольшое реле-регулятор, задача которого – понижать ток до оптимального уровня независимо от числа оборотов двигателя. В результате напряжение поддерживается на необходимом уровне. Лампочка аккумулятора загорается в том случае, когда отсутствует зарядка от генератора.

Почему нет зарядки?

Когда мы выяснили, что на АКБ не идет зарядка от генератора, следует установить: проблема в агрегате либо в проводке автомобиля. Для этого проверьте наличие напряжения на коннекторе управления генератором..

В зависимости от устройства и принципа работы, в колодке может быть 1,2,3 и даже больше контактов. С помощью контрольной лампы для диагностики электрических цепей вы не сможете проверить генераторы с цифровым управлением. Но без труда определите наличие постоянного «+» после включения зажигания и «+», который подается от монтажного блока через индикатор на приборной панели.

Для грамотной диагностики найдите модель и номер генератора, установленного на вашем авто. Информация поможет отыскать вам в сети распиновку разъема. Неправильные действия при проверке генератора могут вывести его из строя и повредить элементы бортовой сети автомобиля.

Наличие управляющего напряжения и хорошее состояние контактов говорит о том, что проблема в генераторе. Если же вы определили, что неисправность в проводке, а индикатор аккумулятора загорелся при движении и вам нужно добраться до ближайшего СТО, можете поступить следующим образом:

• постоянный + после зажигания можно продублировать отдельным проводом от АКБ. В цепь обязательно включите предохранитель номиналом 5А;
• штатную лампочку возбуждения на приборной панели можно заменить лампочкой с подсветки номера, бардачка или габарита. С помощью провода один из выводов лампы подключите к плюсовой клемме аккумулятора, а второй к выводу L генератора. В цепь включите предохранитель номиналом 5А.

Такие меры не только послужат временным решением, но и могут помочь убедиться в правильности диагностики. Если зарядка в итоге появилась, значит, генератор исправен и проблему следует искать в проводке.

Итак, приступим:

1. Переведите тестер в режим измерения постоянного тока (-V).
2. Подключите диагностические щупы в разъемы COM (общий минусовой вывод) и VQmA.
3. Щуп, подключенный к выводу COM, приложите к минусовой клемме АКБ, а второй к плюсовой.

Итак, смоделируем ситуацию. Вы завели мотор, но лампа аккумулятора не погасла. В чем дело? Часто неисправности, приводящие к недостаточному заряду, возникают при неисправности аккумулятора или проблемах с генератором.

Как определить сбои в работе генератора

Визуально водитель может самостоятельно определить окисление выводов. Для этого нужно обратить внимание на провода генератора. Если они окислились, об этом будет свидетельствовать не только внешний вид, но и характерный запах гари.

Но также нередко возникают глобальные проблемы, с которыми даже опытный автолюбитель не может решить без квалифицированной помощи специалиста. Следует отметить, что такие дефекты, как «щетки» или изношенные диоды, полностью устранимы, а более серьезные проблемы (обрыв цепи или износ деталей ротора) можно решить только заменой генератора.

Проводка

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Когда частота вращения увеличивается, вместе с ним увеличивается и напряжение на обмотке возбуждения. В первой сети на контрольную лампу пришло напряжение от АКБ, а во второй разряжается, двигатель не работает, генератор не вырабатывает ток, затем лампа загорается. Проводка По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Регулятор напряжения

1. Неисправное реле-регулятор, диодный мост;
2. Плохое натяжение ремня генератора, критический износ или проскальзывание ремня. Износ (люфт) подшипника генератора;
3. Перегорел предохранитель или плохое соединение;
4. Плохой контакт на выводах АКБ, на выводе генератора или на проводе массы;
5. Обрыв цепи возбуждения генератора, сильный износ щеток генератора или щеткодержателей;
6. Износ замка зажигания, как вариант, однако в этом случае одновременно будут гореть несколько лампочек.

Плохой контакт или перегоревший предохранитель По мере того, как двигатель раскручивается и напряжение на выходе возрастает, контакты реле размыкаются. В результате индикаторная лампа панели приборов гаснет.

Щетки генератора

Щетки получают ток и передают его на аккумулятор. Хоть детали и маленькие, но они очень важны, ведь обеспечивают езду автомобиля. Изготавливаю их из графита, иногда пропитывают специальным раствором для продолжительной работы.

Для выявления неисправностей снимают щеточный узел и осматривают его. Опалины и другие характерные признаки указывают на изношенные детали. Неисправность щеток обусловлена и механическим износом. Для этого измеряют высоту графитовых элементов. Срочно заменяют деталь при высоте меньше 5 мм.

На старых иномарках и в отечественных машинах проверяют неполадки щеток другим методом. При работающем двигателе скидывают минус с аккумулятора. Если мотор продолжает работать – все в порядке, щетки подают напряжение.

Выводы

• Ослабляют крепеж генератора;
• Проворачивают винты по кругу;
• Отодвигают устройство от двигателя до нужной натяжки;
• Закручивают гайки.

Аккумулятор 3. Обрыв цепи между генератором и лампой.

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора

1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

1. Ситуация вторая — вольтметр на «приборке», а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (~14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.

• Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
• Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

1. Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.

1. Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.

• Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.

1. Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.

Видео: Горит лампа «АККУМУЛЯТОР» на приборной панели!

1. Две отвертки (плоская и крестообразная);
2. «Контролька» (лампочка на 12V);
3. Мультиметр;
4. Плоскогубцы, нож и «наждачка» для того, чтобы зачистить контакты.

Индикатор загорелся в дороге В этой статье я расскажу о том, почему горит индикатор батареи, а также о неисправностях, которые могут вызвать включение индикатора батареи.
