Не горят габариты на ваз 2109? список причин, почему это произошло

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Куда пропала подсветка

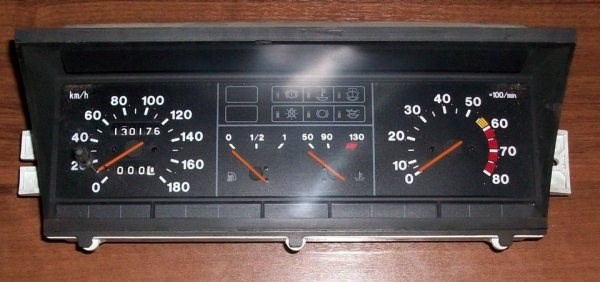

Щиток приборов ВАЗ 2109 и 21099: обозначения, не работает и не горит панель

Не горит подсветка

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Можно и не вынимать из кнопки светофильтр, а наоборот, подбором светофильтра создать подходящую яркость и цвет свечения кнопки. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается. Замена Лампочек Приборной Панели Ваз 2109 ~ По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Подсветка приборов ваз 2109 низкая панель | Хитрости Жизни

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

Щиток приборов ВАЗ 2109 и 21099: обозначения, не работает и не горит панель

Подсветка с помощью LED-ленты

Светодиодная подсветка панели приборов

Светодиод для подсветки панели приборов (слева) и кнопок (справа)

Кроме того, в продаже имеются светодиоды имеющие точечное свечение, когда свет диода узко направлен только в одном направлении (вперед), и светодиоды, имеющие рассеянное свечение, которое достигается особой формой линзы светодиода. Какой вам предпочтительнее, выбирайте сами. Итак, приступаем.

Подсветка консоли управления отопителем (печкой).

Затем откручиваем нижнюю часть центральной консоли (бороду), извлекаем патрон с лампой подсветки блока управления печкой и меняем лампу на светодиод. Собираем все в обратном порядке.

Надо отметить, что при простой замене лампы подсветки на светодиодную, несмотря на все ухищрения, полностью равномерную подсветку панели управления отопителем получить не удастся. Хотя это все лучше, чем штатная подсветка.

Для окончательной доработки подсветки этого узла лучше всего наклеить на дно светодиодную ленту длиной 10 см, к ее контактам припаять 2 провода (плюс и минус), а провода подключить к патрону лампы подсветки этого узла. Только действуйте аккуратно, не оставляйте неизолированных участков проводов во избежание короткого замыкания!

Светодиодная лента для подсветки панели управления отопителем

Теперь подсветка панели управления отопителем светится ярко и равномерно по всей площади. Причем подсветка эта заметна и днем, и ночью.

Подсветка с помощью LED-ленты

Так выглядит подсветка днем

Подсветка кнопок на панели приборов.

Процедура крайне незатейлива: извлекаем кнопку из панели, поддевая отверткой (аккуратно), разбираем её, достаем установленную в ней лампочку, устанавливаем в нее светодиод понравившегося цвета, извлекаем светофильтр и все собираем обратно. Вот как выглядит результат доработки: кнопки и комбинация приборов светятся ярко-белым светом.

Можно и не вынимать из кнопки светофильтр, а наоборот, подбором светофильтра создать подходящую яркость и цвет свечения кнопки. На моем автомобиле подсветка кнопки обогрева заднего стекла оранжевая, кнопки включения противотуманок светится бирюзовым цветом. Бирюзовый цвет получился в результате свечения белого светодиода сквозь зеленый светофильтр.

Ваз 2109 не горит подсветка приборной панели

Горит стоп на приборке 2109

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если вы решили произвести тюнинг панели приборов, то вероятнее всего, вам будет интересно узнать, какие существуют варианты для его проведения. Процедура крайне незатейлива извлекаем кнопку из панели, поддевая отверткой аккуратно , разбираем её, достаем установленную в ней лампочку, устанавливаем в нее светодиод понравившегося цвета, извлекаем светофильтр и все собираем обратно. Лампочки По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Спецпредложение на пересвет салона автомобиля Range Rover от сервиса «RPM»

1. Значение лампочки простое – индикатор указывает на выполнение диагностики самоконтроля сигнализаторов.
2. Говорит о наличии проблем в силовой установке. Если лампа горит постоянно, требуется выполнить диагностику мотора.
3. Тормозная система находится в аварийном состоянии. Обычно лампочка указывает на падение жидкости в расширительном бачке или критический износ колодок.
4. Лампа датчика уровня охлаждающей жидкости. Если горит постоянно – необходимо долить антифриз в систему.
5. В омывателе лобового стекла закончилась жидкость.
6. Повреждены лампы внешнего освещения. Возможно перегорела нить или нарушен контакт.
7. Передние тормозные колодки износились до предела.
8. Уровень масла в картере двигателя упал. Также может косвенно указывать на неисправность масляного насоса.

Виды панелей В итоге отрубили эту возможность совсем установив принудительно максимальную яркость. И с тех пор у меня всегда все горит вне зависимости от того что включено первое освещение или зажигание. А по яркости меня все устраивает.

Популярные неисправности

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Не работает указатель уровня бензина и температуры

При полном топливном баке стрелка указывает на ноль

Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель

Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле

Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор

Лампа уровня горючего постоянно светится

Если эта лампа горит постоянно, вероятно возникло замыкания питающей проводки датчика уровня топлива на массу. Другой вариант — замкнулась гибкая шина датчика с заборной трубой топлива. Вам придется разобрать устройство, чтобы выровнять шину и избавиться от возникшего замыкания

Контрольные лампы не работают на щитке

Спидометр не работает, шумит гибкий вал

В такой ситуации придется поменять тросик привода спидометра или заменить весь спидометр в сборе. Но перед тем как настолько заморачиваться, проверьте, правильно и качественно ли затянуты крепежные гайки наконечников. Гибкий вал может шуметь во время работы из-за деформации или нарушения допускаемого изгиба оболочки менее 10 сантиметров в процессе монтажа

Крайняя мера – полный демонтаж

Читайте также: Про устройство и эксплуатацию автомобиля Как накачать колесо машины компрессором. Как накачать шины правильно

Приборная панель ВАЗ 2109 не настолько сложна, чтобы не суметь в ней разобраться самостоятельно. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается.

БП старого образца

1. Значение лампочки простое – индикатор указывает на выполнение диагностики самоконтроля сигнализаторов.
2. Говорит о наличии проблем в силовой установке. Если лампа горит постоянно, требуется выполнить диагностику мотора.
3. Тормозная система находится в аварийном состоянии. Обычно лампочка указывает на падение жидкости в расширительном бачке или критический износ колодок.
4. Лампа датчика уровня охлаждающей жидкости. Если горит постоянно – необходимо долить антифриз в систему.
5. В омывателе лобового стекла закончилась жидкость.
6. Повреждены лампы внешнего освещения. Возможно перегорела нить или нарушен контакт.
7. Передние тормозные колодки износились до предела.
8. Уровень масла в картере двигателя упал. Также может косвенно указывать на неисправность масляного насоса.

Почему не горит

Совет. Как и говорилось, доехать с испорченным генератором до сервиса или собственного гаража можно. Для того чтобы максимально снизить потребление тока АКБ, нужно обязательно отключить в этот момент все приборы, такие как автомагнитола, лишние осветительные приборы, вентилятор, кондиционер, обогреватель и т.д.

Неисправности электрики Ваз 2109 и их устранение

Панель приборов и ее схема

Частой проблемой, связанной на Ваз 2109 с электрикой, является комбинация приборов. Встроена она в торпедо со стороны водителя и включает в себя систему приборов, которые следят за текущим состоянием автомобиля. Это могут быть такие приборы, как датчик давления масла, датчик оборотов двигателя или просто ряд контрольных лампочек.

Указатели

• Если не работает указатель температуры и уровня топлива, то причиной может стать, как неисправность самих лампочек или датчиков, так и обрыв в цепи питания.
• Лечение: прозвон всей цепи и проверка предохранителей. Если не помогло, то проверка работоспособности приборов и датчиков, с последующей их заменой.

Стрелка топливного бака

• Случается и так, что вы только заправились в АЗС, но стрелка указателя возвращается к началу шкалы.
• Проверяем, не был ли сбит ограничитель поплавка. Бывает и так, что он неправильно установлен либо отрегулирован (ограничитель).
• Снимаем датчик и поводим повторную регулировку.
• Если эта самая стрелка постоянно скачет и в конце падает до отметки нуля, проблема в слабом контакте резистора. Может быть здесь и другая причина: обрыв в резисторе.
• Лечение: заменяем регулятор уровня топлива на новый.

Лампочки

• Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причина может заключаться в замыкании самого датчика либо его гибкой шины.
• Лечение: разбираем регулятор, выпрямляем шину и устраняем замыкание.

Контрольные лампы

• Если не работают контрольные лампы на панели приборов, то возможно, они перегорели или слабо сидят в гнездах.
• Лечение: лампы заменяются либо их контакты поджимаются.
• Возможно, что окислились контакты. В этом случае необходимо их хорошенько зачистить.

Примечание. Вообще, в данном случае рекомендуется прозвонить тестером всю проводку.

Проблемы со спидометром

• Не менее распространенная неисправность, подразумевающая проведение следующей операции: замены троса.
• Прежде, чем проводить замену, рекомендуется проверить качество затяжки гаек наконечников.
• Случается и так, что при работе спидометра слышен шум. В этом случае, скорее всего, деформировался гибкий вал.

Возможные неисправности контрольных приборов, причины неисправностей и способы устранения

• Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
• Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
• Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Демонтаж щитка Теперь вы можете снять выключатель, который управляет наружным освещением, отключив его с помощью отвертки. И вы уже можете отсоединить разъем от переключателя и вставить его прямо в площадку приборная доска. Ну, для того чтобы заменить свет, который освещает выключатель, нужно выжать с помощью отвертки
