Для чего нужен конденсатор в системе зажигания?

На трамблере (распределителе зажигания) «классических» автомобилей ВАЗ с контактной системой зажигания устанавливается конденсатор. Разберемся, что это такое, зачем он нужен и как работает. В качестве примера используем конденсатор, установленный на трамблер автомобилей ВАЗ 2104, 2105, 2107 с контактной системой зажигания карбюраторного двигателя.

Что такое конденсатор?

Конденсатор это устройство, позволяющее накапливать, а затем отдавать электрический заряд.

Своего рода маленькая аккумуляторная батарея. Состоит из двух электродов разделенных диэлектриком. Если на него подать электрический ток, то он начнет скапливаться на электродах конденсатора. Основное свойство конденсатора- это емкость.

В трамблере он подключен параллельно контактам прерывателя.

Зачем нужен конденсатор в контактной системе зажигания?

Если коротко — для повышения напряжения выдаваемого катушкой на свечи зажигания.

Неисправности конденсатора трамблера ВАЗ 2101, 2102, 2103, 2106, 2121

Конденсатор можно проверить и в случае обнаружения неисправности заменить новым.

Примечания и дополнения

— Параметры работы конденсатора автомобилей ВАЗ 2105, 2107: емкость конденсатора замеряется в диапазоне частоты 50 – 1000 Гц и находится в пределах 0,20-0,25 мкФ, сопротивление изоляции при температуре (100±2)ºС и напряжении постоянного тока 100 В должно быть более 1 МОм/мкФ.

Признаки поломки конденсатора на трамблере

Принцип функционирования контактной группы

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

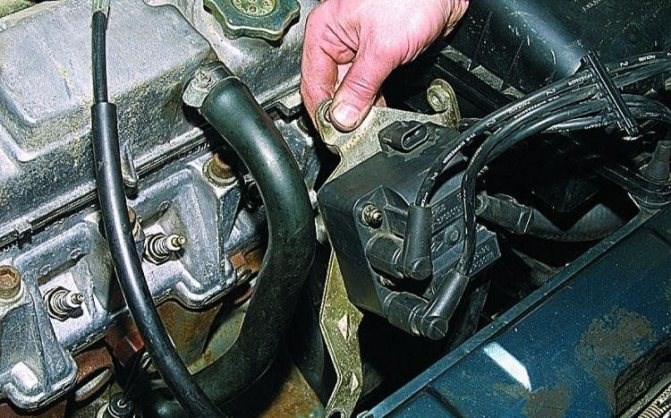

Он нужен для того, чтобы компенсировать время горения топлива, то есть, пока оно хорошо разгорится. Она зафиксирована на брызговике с помощью двух гаек и при необходимости может быть легко демонтирована. Ремонт ВАЗ 2105 (Жигули): Зазор между контактами прерывателя в распределителе зажигания По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Корректная работа трамблера на ВАЗ девятой модели — дело рук автовладельца

• КС3 (KSZ) — наиболее распространенный тип схемы, в структуре которой имеется распределитель, катушка и прерыватель.
• КТС3 (HKZ-2, JFU4, HKZk) — система зажигания с контактным датчиком и предварительным накоплением энергии.
• KTC3 (TSZi) — еще один тип системы, работающей на контактном принципе. В ее составе присутствуют транзистор и контакты, а также индукционный накопитель энергии.

Неисправности распределителя системы зажигания

Примечание. КГ зазор должен быть выставлен так, чтобы не превышал 4/10 миллиметра. Однако на вазовских автомоделях этот зазор может быть немного больше.

Подгорание из-за чересчур мощного искрообразования

Большой минус, недостаток КГ – это процесс искрения, от которого невозможно избавиться никак. Однако можно добиться значительной минимизации искроотдачи путем подключения конденсатора. Да, и обязательно выставлять правильный зазор.

Примечание. КГ зазор должен быть выставлен так, чтобы не превышал 4/10 миллиметра. Однако на вазовских автомоделях этот зазор может быть немного больше.

Подробнее о зазорах трамблера в отечественных версиях авто, можно прочитать в таблице.

Статья в тему: Датчик холла схемы включения и особенности функционирования

Специалисты утверждают, что если увеличить зазор выше стандартных значений, можно избавиться от искрения. Другими словами, если подгорают контакты распределителя, увеличение зазора будет оптимальной мерой для устранения проблемы. Однако и на это найдутся свои недостатки. А в частности, уменьшается угол, что приводит к уменьшению напряжения добавочного тока.

Несложно догадаться – при неправильно установленном зазоре КГ и сильном искрении, можно добиться нормализации, если немного увеличить зазоры между контактами, но ненамного.

Чрезмерное искрение, напомним, может наблюдаться не только в КГ распределителя, но и на роторе. При вращении трамблера высоковольтажный ток передается от центрального контакта к боковому. И в данном случае, если произвести настройку неправильно, можно значительно уменьшить напряжение добавочного, вторичного напряжения.

Проверка и регулировка угла замкнутого состояния контактов прерывателя распределителя зажигания ваз 2107

• Открутите фиксирующую гайку на 13, вытяните трамблер.
• Установите бегунок внешним контактом на то место, где находится контакт первого цилиндра. Это нужно для того, чтобы в установленном положении искра появлялась именно в нем конкретно в этот момент.
• Вставьте трамблер в посадочное место так, чтобы воображаемая линия, проведенная между фиксирующими скобами, встала параллельно линии двигателя. Скорее всего, точно так выставить не получится. Удерживая бегунок том положении, в котором вы его выставили, аккуратно вращайте на 2-3 мм в каждую сторону трамблер так, чтобы шлицы вошли на место.
• Затяните гайку.

Почему греется катушка зажигания на ваз 2106 Что касается непосредственно ремонта, то он выполняется так:

Как выставить зажигание на ВАЗ 2107

Для начала, требуется установка метки зажигания. Для этого на шкиве коленчатого вала имеется насечка, которую необходимо совместить с одним из отливов на лобовой крышке. Всего их три, каждый из них соответствует марке бензина, который используется.

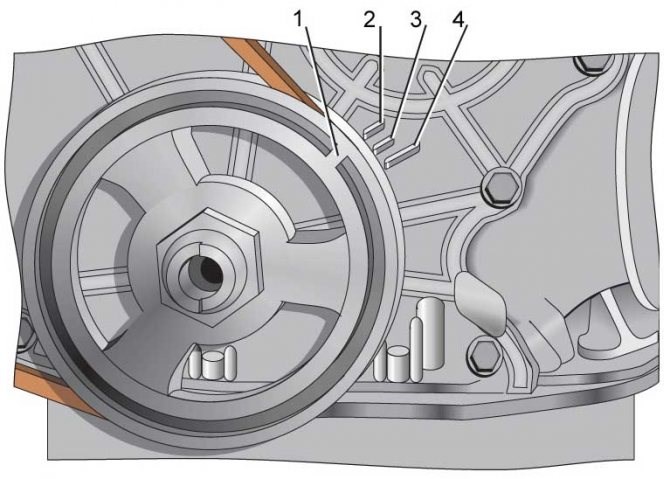

Метки зажигания ВАЗ 2107

• Первая по ходу метка, длинная. Она соответствует углу опережения зажигания в 10 градусов. Он нужен для того, чтобы компенсировать время горения топлива, то есть, пока оно хорошо разгорится. Чем выше октановое число бензина, тем быстрее оно горит. Поэтому зажигать его надо немного раньше, чем в ВМТ. Такой момент нужен для 76 бензина.
• Вторая метка – средняя. Она для 80 бензина и соответствует углу в 5 градусов.
• Третья метка зажигания – это 0 градусов, то есть, зажигание происходит точно в верхней мертвой точке. Эта метка подойдет при использовании 92 или 95 бензина.

Интересная статья о биотопливе производимого из обычных опилок, подробнее читайте здесь.

Установка зазора в контактах прерывателя

После того, как установлена метка (делать это проще с выкрученными свечами), важно выставить правильный зазор в контактах прерывателя распределителя зажигания ( если установлено контактное зажигание).

• Снимаем крышку трамблера.
• Снимаем бегунок.
• Зачищаем контакты прерывателя распределителя зажигания при помощи наждачной бумаги с зернистостью 600-800. Крупнее использовать нежелательно, потому что на рабочей поверхности останутся канавки, которые способствуют нестабильному искрообразованию.
• Ослабляем немного фиксирующий винт, после чего регулирующим винтом выставляем зазор 0,4 мм. Контролируем плоским щупом. Затягиваем фиксирующий винт и ставим бегунок.

Установка трамблера

Далее установка зажигания на ВАЗ 2107 подразумевает правильную установку трамблера на свое место.

• Открутите фиксирующую гайку на 13, вытяните трамблер.
• Установите бегунок внешним контактом на то место, где находится контакт первого цилиндра. Это нужно для того, чтобы в установленном положении искра появлялась именно в нем конкретно в этот момент.
• Вставьте трамблер в посадочное место так, чтобы воображаемая линия, проведенная между фиксирующими скобами, встала параллельно линии двигателя. Скорее всего, точно так выставить не получится. Удерживая бегунок том положении, в котором вы его выставили, аккуратно вращайте на 2-3 мм в каждую сторону трамблер так, чтобы шлицы вошли на место.
• Затяните гайку.

Подготовка

• Перегрев двигателя. Зачастую слишком раннее зажигание становится причиной появления детонации. Из-за этого меняется температурный режим работы мотора. Увеличивается нагрузка на детали кривошипно-шатунного механизма, значительно снижается ресурс его работы.
• Снижение динамики автомобиля. Неважно, ранее или позднее зажигание, в любом случае данная неисправность имеет место быть. Когда взрыв горючей смеси происходит во время нахождения поршня в верхней мертвой точке, вся энергия взрыва передается на коленвал и переводится в крутящий момент. Соответственно, приемистость двигателя в такой момент максимальна.
• Если выставить его раньше, то взрыв будет происходить навстречу идущему вверх поршню, который еще вдобавок преодолевает давление в цилиндре. Естественно, это тормозит вращение коленвала, несмотря на приличную инерцию маховика.
• Если же момент позже, чем надо, то поршень уже пойдет вниз во время взрыва. Когда поршень дойдет до нижней мертвой точки, расширение газов еще будет продолжаться и часть их вырвется в выхлопной коллектор. Отсюда и получаются хлопки в выхлопной коллектор.

Что такое конденсатор? Итак, первое на что падает сомнение при подгорании контактов – конденсатор. Сомнения в неисправности конденсатора усиливаются при обнаружении пробоя на массу.

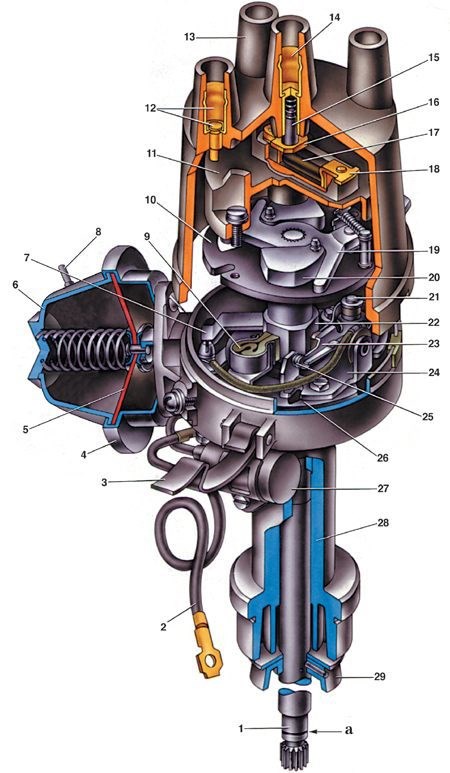

Устройство и назначение

Рассмотрим сначала общее устройство, назначение и разновидности трамблеров:

• Трамблер является частью системы зажигания, и предназначен для регулировки, контроля и передачи электрического сигнала к коммутатору катушки зажигания, распределения искры по свечам зажигания в нужной последовательности (в соответствии с тактом зажигания)
• Системы зажигания встречаются двух типов — бесконтактная и контактная (разумеется, есть и другие, только они слабо распространены), распределители соответственно применяются тоже двух типов
• Отличаются друг от друга они только конструкцией: наличием контактов (в контактной системе есть прерыватель-распределитель), либо датчиков (в бесконтактной системе датчик-распределитель зажигания)
• По основным характеристикам обе системы практически идентичны

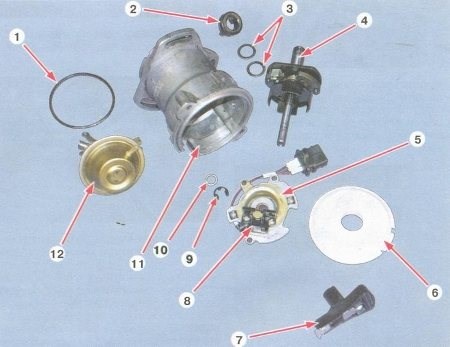

Основные детали контактного трамблера ваз 2109

На автомобилях ВАЗ-2109, а так же моделях 2108-2199 штатно устанавливается распределитель со встроенным датчиком Холла, четырех искровой, со встроенными регуляторами (центробежным и вакуумным) опережения зажигания. Основные детали вы видите на фото вверху:

• 1 — уплотнительное колечко
• 2 — муфта
• 3 –специальные регулировочные шайбы
• 4 — валик с находящимся на нем центробежным регулятором
• 5 — опорная пластинка
• 6 – экран, защищающий от пыли
• 7 — так называемый «бегунок»
• 8 — сам датчик Холла
• 9 — шайба стопорная
• 10 — шайба упорная
• 11 — корпус распределителя зажигания
• 12 — вакуум-корректор

Зазор между контактами прерывателя в распределителе зажигания Ваз 2105 Жигули

↓ Комментарии ↓

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Дабы хоть как-то устранить недостатки контактного трамблера, инженеры предусмотрели автоматическую настройку этой системы. matveihc 22 мар 2011 00 29 перекинь провода на бабине, сейчас не помню, но я сам задавал вопрос поищи через поиск. Подгорание из-за чересчур мощного искрообразования По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Замена трамблера и его частей на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

• Двигатель не запускается:

1. нет зазора или слишком большой зазор между контактами прерывателя;
2. обгоревшие и грязные контакты;
3. вышел из строя конденсатор;
4. перегорело помехоподавительное сопротивление «бегунка»;
5. «пробита» крышка трамблера;
6. оборван провод низкого напряжения или окислены его клеммы;
7. сгорел датчик Холла (бесконтакное зажигание).

• Двигатель «трясет» на холостом ходу:

1. зазор между контактами не в норме;
2. слишком «раннее» зажигание.

• Двигатель «дергается» на высоких оборотах:

1. слишком большой зазор между контактами прерывателя;
2. ослабла пружина подвижного контакта прерывателя;
3. ослабли пружины центробежного регулятора.

• «Дерганье», перебои на всех режимах двигателя:

1. повреждение проводов высокого напряжения, окислены или слабо сидят в гнездах;
2. грязные, замасленные, обгоревшие контакты прерывателя;
3. изношен или сломан уголек подвижного контакта в крышке трамблера;
4. трещины и прогары «бегунка» и крышки трамблера;
5. конденсатор «полупробит», просится на замену;
6. втулки изношены и валик трамблера «люфтит»;
7. неисправен коммутатор бесконтактной системы зажигания.

• Машина медленно разгоняется, много расходует топлива:

1. неправильно установлен угол опережения зажигания.

Вакуумный регулятор 2. Техническое обслуживание автомобиля

Ремонт

Что касается непосредственно ремонта, то он выполняется так:

Зачастую подобный подход вполне обоснован, так как существенно экономит время автомобилистов. Однако, решаясь на замену трамблёра, требуется:

• во-первых, постараться диагностировать точную неисправность устройства (например, неправильная работа высоковольтных проводов не требует полноценной замены распределителя, ибо намного проще и дешевле просто сменить проводку);
• во-вторых, провести консультацию со специалистом в сфере ремонта систем зажигания и удостовериться в том, что дешевле будет именно сменить трамблёр, а не отдать его на ремонт электрику.

Допустим, необходимость установки нового трамблёра подтверждена. В такой ситуации вполне целесообразно сэкономить некоторую часть средств и провести замену самостоятельно. Для организации ремонта понадобятся:

1. В первую очередь, необходимо выкрутить свечу первого цилиндра и определить, где находится трамблёр конкретно на вашей модели;
2. Далее приступаем к выставлению валов мотора в нужное положение. Для этого:
   поддомкрачиваем переднее колесо справа;
3. закрываем пальцем свечное отверстие;
4. крутим колесо до тех пор, пока на палец не начнёт давить воздух;
5. далее получаем доступ к ГРМ, снимаем заглушку маховика коленвала и совмещаем метки шкива вала и блока двигателя.
6. Осуществляем снятие трамблёра. Вот тут крайне важно запомнить схему подключения высоковольтных проводов. Лучше всего сделать пару фотографий присоединённого распределителя и отметить каждый присоединенный провод свечи соответствующим образом для отличия. После того как порядок подключения успешно зафиксирован, можно снять деталь. Для этого находится крышка трамблёра, с неё откручиваются свечные провода, крепления, после чего узел успешно снимается;
7. Затем начинается самое ответственное – установка трамблёра. Подключение узла проводится в следующем порядке:
   распределитель устанавливается в конструкцию автомобиля аналогично старому узлу;
8. выставляются зазоры механического бегунка, находящегося под крышкой трамблёра (если требуется, как отрегулировать распределитель — поговорим ниже);
9. к нему монтируются свечные провода;
10. подключается низковольтный провод;
11. регулируется угол опережения зажигания (опять же, если это требуется).

Примечание! Если по каким-либо причинам вы забыли расположение высоковольтных проводов, то они подключаются по порядку работы цилиндров (1-3-4-2). Соответствующие метки схемы подключения есть на крышке трамблёра.

В целом, особых сложностей в монтаже нового распределителя нет. Гораздо сложней понять то, как проверить трамблёр на ту или иную неисправность, ибо для этого требуется заметно больше знаний, чем требуется для реализации описанного выше процесса.

Для чего он нужен трамблер?

1. Щупы мультиметра нужно установить в то место, где соединяются сам бегунок с угольком в месте пробоя. Чтобы выявить пробой, необходимо внимательно посмотреть на устройство — искра будет уходить или полностью в сторону, или только частично. Но следует учитывать, что пробой удается определить не всегда.
2. Еще один вариант диагностики — устройство проверяется с применением центрального типа кабеля. Вам нужно будет только произвести демонтаж самой крышки, после чего поднести высоковольтный кабель с катушки на разносчик, затем попытаться завести двигатель. При прокручивании стартера, если разносчик пробитый, искра начнет проскакивать. Если же проскакивания нет, то искать причину проблемы нужно не здесь.
3. Если на бегунке имеется трещина, то искра будет уходить в сторону. В том случае, если сопротивление элемента полностью выгорело, но при этом могла произойти попытка восстановления проводника. В свою очередь, это могло привести к электрическому пробою элемента и его полной поломке. В этом случае его необходимо полностью заменить.

Метки зажигания ВАЗ 2107 Отдельно про зазор между контактами: он должен составлять 0,35-0,45 мм. Если заметно несовпадение, придется регулировать.
