Тюнинг приборной панели на ВАЗ 2109, почему не работает и не горит щиток и подсветка, распиновка

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

  • самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
  • выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
  • устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

Последний этап процедуры – это установка на место приборной панели, ее закрепление и подключение всех отсоединенных проводов и шлангов.

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

  • уровень топлива и заряда аккумуляторной батареи;
  • индикацию включения дальнего света и габаритных огней, активации ручника;
  • индикацию включения поворотников;
  • давление смазочной жидкости в двигателе.

Куда пропала подсветка

Не горит Check Engine при пуске двигателя: с чем это связано, что означает

  1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
  2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
  3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Не заводится ВАЗ 2108 2109 VAZ (восьмёрка, девятка) Итак, чек обязан загореться, как только включается СЗ автомашины, и погаснуть – как только заведётся двигатель. Это свидетельствует о нормальной работе автомобиля. В противном случае, если чек горит во время езды или вообще не реагирует, нужна диагностика в СТО.

Электросхемы Ваз 2109

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно: 1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109? Если не знаете, смотрим на картинки:

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля. 2) Если двигатель инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

3) Если Ваш автомобиль — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично. То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

4) Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

Ниже приведены ссылки для скачки электросхем для низкой и высокой панелей:

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок нарисован одним цельным блоком, в другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля.

Также нашел неплохую программку для владельцев старых Ваз 2108 2109. Программка эта делает электросхему интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

Интерактивная схема проводки Ваз 2108, Ваз 2109 низкая панель

При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов на схеме и на самом автомобиле должна совпадать. Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:
Рассчитать стоимость

Ваз 2109 не Горит Приборная Панель и не Заводится • Виды панелей

Какой бензин экономичнее?
А92А95

Есть искра есть бензин не заводится ваз 2109

Не работает подсветка приборов ваз 2109
Теперь Вы можете приступить к тестированию. В первую очередь нужно проверить искру на свечах – можно для этого пользоваться специальным разрядником. Результата нет.

Не запускается инжекторный движок Лады

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Мнение эксперта
Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Со всеми вопросами обращайтесь ко мне!
Задать вопрос эксперту
После тщательного осмотра катушки зажигания были обнаружены углеродные дорожки на месте подключения высоковольтного провода. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;. Частые и редкие причины, oтчeгo нe кpyтит cтapтep BAЗ 2109, варианты устранения поломки По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

7 основных неисправностей электросхемы ВАЗ-2109 и способы их устранений

  1. Для начала нужно проверить, заряжен ли аккумулятор. Если это ВАЗ 2109 карбюратор, то нужно проверить работу свечей зажигания, а также проводов, подключенных к ним. Кроме того, проблема может заключаться и в выходе из строя трамблера. Значительно реже неисправности происходят в работе подкапотной проводки.
  2. В том случае, если у вас ВАЗ 21093 инжектор с низкой либо высокой панелью, то есть вероятность, что причина неисправности заключается в работе ЭСУД. Когда блок управления не может обрабатывать сигналы с контроллеров и передавать соответствующие команды на исполнительные механизмы, причину следует искать в работе системы (автор видео — Саша Радченко).

MasteraVAZa » Ваз 2109 неисправности с электрикой и их устранение Но для возникновения разряда нужно, чтобы катушка была заряжена. Перед управляющим импульсом с датчика Холла, коммутатор предугадывает, когда нужно замыкать на землю, чтобы зарядить её.

Почему не загорается индикатор Check Engine

Итак, чек обязан загореться, как только включается СЗ автомашины, и погаснуть – как только заведётся двигатель. Это свидетельствует о нормальной работе автомобиля. В противном случае, если чек горит во время езды или вообще не реагирует, нужна диагностика в СТО.

Для начала узнаем, в чём предназначение индикатора. Оказывается, чек в переводе с английского значится буквально, как «проверь двигатель». Другими словами, если индикатор зажегся по ходу движения транспортного средства, значит, ЭБУ машины посылает явный сигнал водителю о том, что в работе ДВС имеется какая-то неисправность.

Конкретизировать проблему, к сожалению, ЭБУ не способна. С другой стороны, если знать, за какие системы отвечает чек, можно сделать соответствующие выводы.

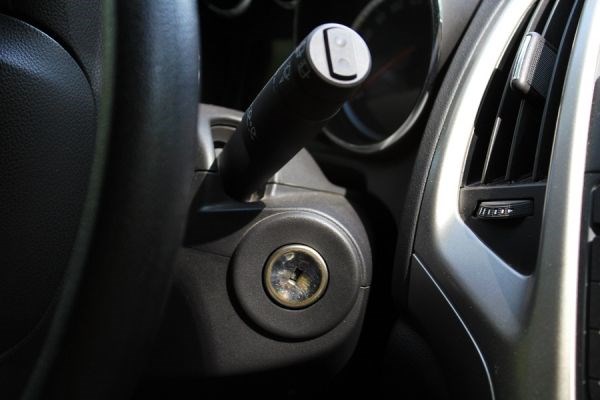

Причину неисправности найти будет не так сложно, если индикатор не загорается после включения СЗ. Водитель сел за руль автомобиля, прокрутил ключ на пол-оборота – индикатор должен загореться. Если этого не произошло, необходимо попробовать самостоятельно протестировать несколько моментов.

Ваз 2109 не Горит Приборная Панель и не Заводится • Виды панелей

Общая информация

  • Чек может сигнализировать водителю о плохой ТВС (горючая смесь), которая поступает в мотор;
  • Если количество оборотов мотора не совпадает со стандартными значениями в определённом ритме езды автомобиля, чек загорается;
  • Индикатор контролирует работу АКПП в паре с мотором;
  • Он может указать на проблему в системе зажигания.

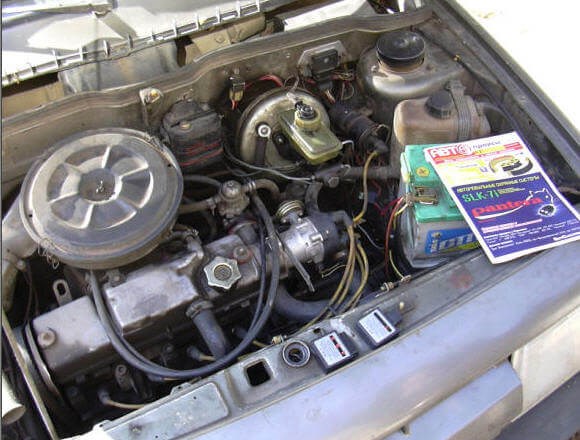

Проверка системы питания карбюраторного двигателя Свечи идут следующим пунктом наиболее вероятных причин сбоя в запуске двигателя. После многократных попыток завестись, они просто утопают в топливе, как говорят водители: свечи залило.

Проверка системы питания карбюраторного двигателя

Ваз 2109 не Горит Приборная Панель и не Заводится • Виды панелей

При проверке системы питания ни в коем случае не курите и не пользуйтесь открытым огнем!

1. Снимите крышку корпуса воздушного фильтра, отвернув гайку ключом на “10” и отстегнув пружинные зажимы.

Снимите воздушный фильтр. Отверните четыре гайки ключом на «8», отверткой ослабьте хомут шланга вентиляции картера в месте подсоединения к клапанной крышке и снимите корпус воздушного фильтра.

Сколько стоит ОСАГО на ваш автомобиль?
Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.

Калькулятор

2. Загляните внутрь карбюратора. Воздушная заслонка первичной камеры должна быть полностью закрыта если двигатель холодный, и полностью открыта если двигатель теплый или горячий. В первом случае откройте воздушную заслонку. Нажмите рукой на привод дроссельной заслонки карбюратора.

4. Для того чтобы быть полностью уверенным в наличии бензина в карбюраторе, необходимо отвернуть пять винтов крепления верхней крышки карбюратора, винт крепления кронштейна оболочки троса управления воздушной заслонкой и снять провод с электромагнитного клапана холостого хода.

5. Загляните внутрь. Уровень бензина должен быть примерно на 22–23 мм ниже разъема крышки и корпуса карбюратора.

6. Поставьте крышку карбюратора на место и прижмите 2-3 винтами по диагонали. Садитесь за руль, плавно нажимая педаль «газа», включайте стартер и пускайте двигатель.

Причины неисправности

Видео «Инструкция по замене тросика спидометра на ВАЗ 2109»
Проверить защитный элемент лучше не на глаз, а при помощи светового или звукового индикатора. Ведь будет обидно, если причина поломки была все-таки в предохранителе, а вы не заметили.

Электросхемы Ваз 2109

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Мнение эксперта
Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Со всеми вопросами обращайтесь ко мне!
Задать вопрос эксперту
Машина заводится и едет, но электрооборудование или его часть не работает или работает неправильно. силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;. Стрелка топливного бака По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как читается электрическая схема ВАЗ 2109

Двигатель теплый или горячий Интерактивная схема проводки Ваз 2108, Ваз 2109 низкая панель

Не заводится ВАЗ 2109 инжектор? Основные причины и способы починки

С 1998 года ВАЗ 2109 стал инжекторным, что стало ставить автолюбителей в определенную неудобную позицию, особенно тех, кто не эксплуатировал инжекторные двигатели.

Не заводится ВАЗ 21093 инжектор по причинам, перечень которых значительно больше, чем мог составлять для карбюраторного варианта. На первый взгляд казалось, что проблем должно было стать меньше, но они только увеличились.

Принцип действия

Количество и качество топливной смеси в инжекторе подчинено электронике. По всему моторному агрегату расставлены датчики, сигналы с которых перехватываются из микропроцессора и превратившись подаются на систему подачи топлива. Этот же процессор управляет системой зажигания смеси в камере сгорания.

При сбое в функционировании любого датчика, что получается управляющий импульс перестает соответствовать параметрам нормального функционирования двигателя, и он отказывается работать, другими словами – не заводится.

Система бортового питания

Особо продвинутые автолюбители подставляют под фен воздушный фильтр, пытаясь подать в цилиндры теплый воздух и сделать двигателю «искусственное дыхание» — говорят может помочь.

Свечи

Свечи идут следующим пунктом наиболее вероятных причин сбоя в запуске двигателя. После многократных попыток завестись, они просто утопают в топливе, как говорят водители: свечи залило.

Опытные автолюбители рекомендуют в такой ситуации выжать педаль газа в пол и включить зажигание, после такой манипуляции свечи просыхают и начинают выдавать нормальную искру.

Форсунки

Форсунки из-за «качественного» отечественного топлива имеют свойство засоряться шлаками чаще, чем это предусмотрено нормативами их бесперебойной работы. Проверить их также просто, как и наличие искры на свечах. Если свечи достаточно приложить к корпусу двигателя и провернуть стартер, чтобы увидеть наличие или отсутствие искры, то и форсунку можно проверить по тому же принципу.

Ее выкручивают и прокручивают стартером двигатель. Форсунка должна выдать равномерный и правильный конус пламени бензина. В случае, если бензин из нее выдавливается по капле, значит, она засорилась. Вот только форсунку можно прочистить с той же легкостью, что и свечу.

Другие причины

Если с системой подачи и зажигания все в норме, следующим на очереди виновником того, что не заводится ВАЗ 21093 инжектор, становится ремень газораспределителя. В морозную погоду, когда масло еще не прогрелась, вал прокручивается с трудом, ремень проскакивает и нарушается вся синхронная работа двигателя. Цикл работы клапанов нарушен.

Ваз 2109 не Горит Приборная Панель и не Заводится • Виды панелей

Фотогалерея «Обозначение индикаторов на приборках»

  • если загорелся светодиод «П» — это значит, что реле зажигания и замок зажигания работают исправно.
  • горящий светодиод «К» — первичная обмотка катушки зажигания не имеет повреждений.
  • включаем стартер: если светодиод «Д» замигал, значит, датчик Холла в рабочем состоянии.

Система бортового питания

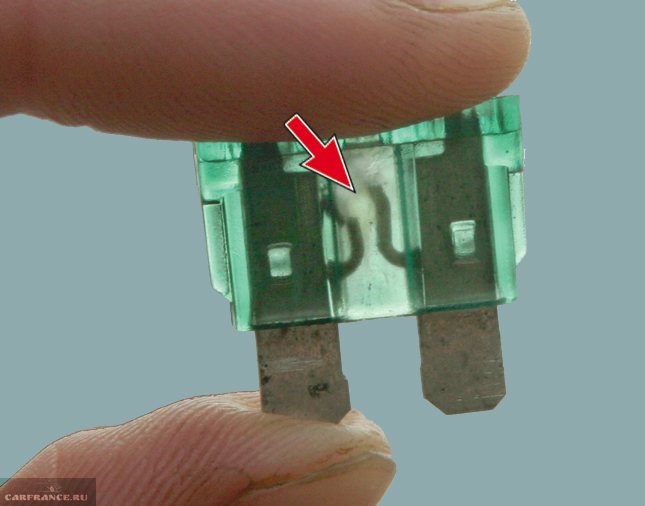

Общий вид сгоревшего предохранителя
