Предохранитель зарядки аккумулятора – Где находится реле зарядки на ваз 2110

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.

Генератор ВАЗ-2110 выдает мало заряда: причины, что делать?

• Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.

1. Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

Как называется предохранитель генератора Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.

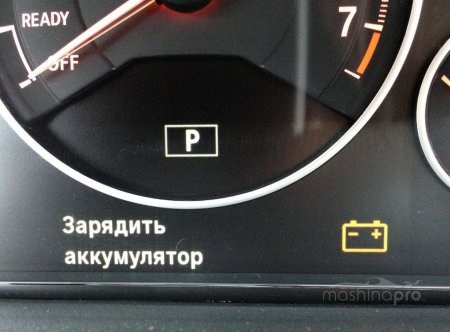

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания. Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем.

Не горит лампочка зарядки аккумулятора при включении зажигания. Причины и что делать

Электроцепь

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

На многих современных авто этот кабель коричнево-белый или красный, выходит на штекер, расположенный в приборной панели. Сделайте следующее выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой произведите замену. Причины пропадания зарядки аккумулятора По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

При включении зажигания не горит лампа аккумулятора (генератора).

• Ослабление приводного ремня;
• Перегорание предохранителя;
• Нарушение контакта в разъемных колодках;
• Выход из строя реле-регулятора;
• Нарушение в диодном мосте;
• Отсутствие питающего тока;
• Обрыв цепи подвода тока;
• Отсутствие питающего тока;
• Изношенность щеток генератора;
• Отсутствие массы на отрицательном проводе.

При включении зажигания не горит лампа аккумулятора авто Т.к. батарея и генератор связаны между собой напрямую, то замер напряжения можно сделать двумя способами — на генераторе или прямо на АКБ. Во втором случае, достаточно подключить в любой последовательности мультиметр к банкам. Если используется нагрузочная вилка, то надо соблюдать полярность ее присоединения к клеммам.

Замена БП своими руками

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

• в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
• а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

1. Выключить зажигание.
2. Открыть крышку дополнительного блока.
3. Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
4. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
5. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

По аналогичной схеме меняются и остальные предохранители и реле на ВАЗ 21214.

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

1. Отключить аккумулятор от бортовой сети.
2. Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
3. Записать маркировку и положение проводов на старом блоке.
4. Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
5. Проверить номиналы предохранителей и правильность установки проводов.
6. Зафиксировать замененный блок гайками.
7. Подключить питание бортовой сети и проверить работоспособность цепей.

Проверка предохранителей Ваз 2106 – 2107 мультометром

1. Для начала откройте капот и отключите аккумуляторную батарею.
2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
3. Сделав это, подденьте БП и снимите их со шпилек.
4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

Проверка генератора. Привет! В момент работы мотора подсевший аккумулятор питается постоянным напряжением от бортовой сети посредством генератора. Напряжение составляет 13-14,2 В. Как известно, коленчатый вал совершает обороты с различной частотой во время работы двигателя.

Причины из-за чего не горит индикатор

Крайне важно уметь самостоятельно выяснять причины проблемы, а также изучить способы её устранения. На самом деле причин, из-за которых лампочка отказывает, бывает немало. Проверить, однако, придётся все варианты, чтобы прийти к единственно верному решению.

Как правило, начальных знаний автоэлектрика бывает достаточно, чтобы осуществить проверку. Как и было сказано выше, причин бывает несколько, но делятся они на две категории: безобидные и опасные.

К опасной причине, требующей незамедлительного ремонта, относится неисправность цепи или её обрыв. Что касается безобидных причин, то это банальное перегорание лампочки, разрядка аккумулятора и т.д.

Наряду с этим, одна и та же причина может превратиться из безобидной в опасную. И это важно понимать.

Разрядка АКБ

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегорание индикатора

На щитке приборов присутствует лампочка аккумулятора, которая может просто перегореть со временем. Это простая поломка, но и она не всегда бывает такой безобидной, как кажется на первый взгляд.

Дело в том, что если не заменить лампочку вовремя, можно не заметить проблему с генератором. Это, в свою очередь, приведёт к разрядке батареи в самый ответственный момент (на дороге остановились, заглушили двигатель, зашли в магазин на минуту, машина не заводится).

Примечание. К таким автомобилям относятся наши ВАЗы и большая часть иномарок старого образца. Чтобы защититься от ситуации с разряжённым АКБ на дороге, владельцам этих машин следует держать под рукой запасную лампочку.

Если виновник – предохранитель

Часто причиной того, что не включается лампочка аккумулятора, становится защитный элемент. Он просто перегорает, и одновременно это сказывается на нескольких приборах. Расположен предохранитель в «чёрном ящике», а найти его можно, если изучить схему, указанную на крышке монтажного блока.

Совет. Чтобы проверить предохранитель было легче, рекомендуется извлечь его и поставить другой, заведомо исправный. Если лампочка и другие приборы, зависимые от этого предохранителя начнут работать, значит, нужна замена.

Проверка мультиметром предохранителя сводится к таким действиям:

Что касается прибора, то на нём устанавливают предел измерения (около 20 В). Такое значение вполне достаточно для бортовой сети автомобиля, равное 12 В. Далее в работу включается электрооборудование, цепи которого этот самый предохранитель защищает. Один вывод тестера соединяется с кузовом автомобиля (массой), другой – к ножке предохранителя.

За что отвечают предохранители на ВАЗ-2110

• Предохранитель можно считать исправным, если на обеих его ножках есть напряжение;
• То же самое нельзя сказать, если ток имеется только на входе;
• Если на обеих ножках предохранителя напряжение полностью отсутствует, это тоже признак неисправности.

Схема соединений монтажного блока ВАЗ 2110 Электродвигатели стеклоподъемников дверей
