Реле зажигания нива 21213 где находится

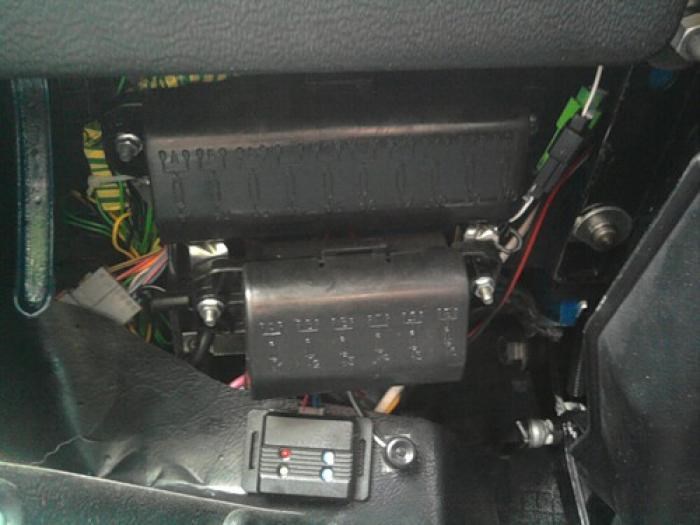

Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:

Блок предохранителей системы управления мотором.

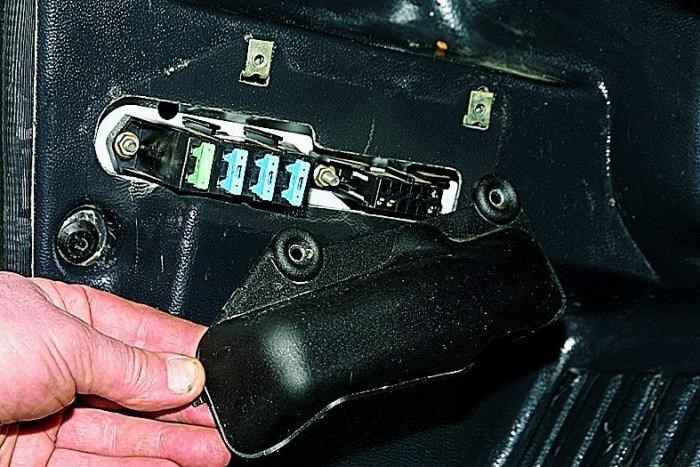

На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:

Читайте также: Самостоятельная замена тосола на ВАЗ 2114: сливаем и заливаем охлаждающую жидкость в авто

Схема расположения предохранителей в блоке Нива 21214.

Чуть ниже основного блока предохранителей находятся реле системы управления мотором.

Для замены реле, головкой на 10 откручиваем две гайки крепления блока:

отверткой откручиваем саморез крепления реле и снимаем его.

Под приборной панелью, немного выше педали газа, расположен блок с четырьмя реле.

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации:

Реле стартера находится в моторном отсеке.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

• Где находится блок предохранителей в Ниве
• Схема блока предохранителей в автомобиле
• Что делать если не работает предохранитель, как определить повреждение
• Как снять и заменить блок предохранителей на Ниве

Реле бензонасоса нива 21214 где находится? Причины неисправностей авто и их устранение

• Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
• 1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
• Четвертый блок реле находится над педалью газа.

Блок предохранителей и реле Нива 2121 Всё работает на УРА. Работа двигателя автомобиля Нива Шевроле невозможна без топливного насоса.

Обозначение и электросхема основного и дополнительного БП

Обозначения и расшифровка предохранителей основного и дополнительного блоков нанесены на поверхности крышек.

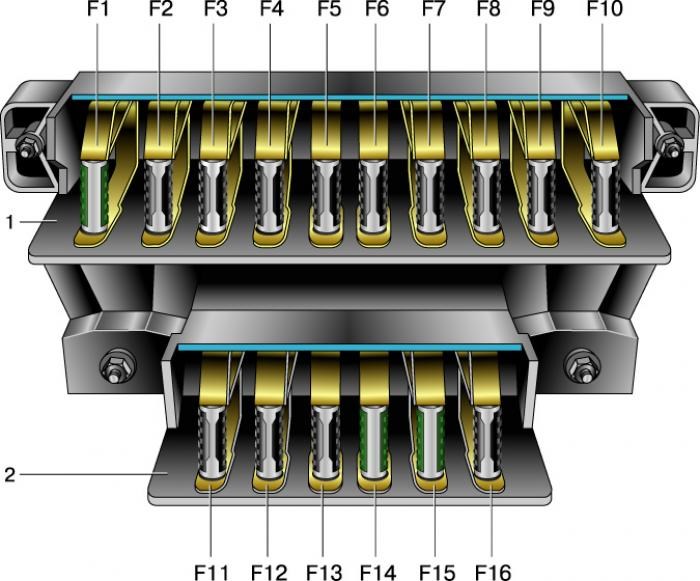

Схема основного и дополнительного блоков

Описание предохранителей в верхней основной секции на ВАЗ 212214 Нива инжектор.

Обзор предохранителей маленького дополнительного блока, находящегося под основным.

На Нива Урбан 4х4 немного изменен номинал предохранителей. Изменившиеся позиции указаны ниже, остальные цепи и номиналы остались прежними.

На видеоролике Vladimir Zhupikov показан экземпляр Нива 21214 Урбан с предохранителем печки на позиции ПР15.

При включенном зажигании не работает бензонасос и не включается

Замена реле контрольной лампы стояночного тормоза

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Предохранитель ваз 2121 цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А зеленого цвета , три других предохранителя номиналом 15 А синего цвета защищают цепи главного реле, питания контроллера и бензонасоса нива 2131. Если в автомобиле перестает работать какой-либо электрический элемент схемы лампы, свет в салоне, печка, стеклоподъемники , то автовладельцы в первую очередь проверяют элементы БП. Не работает бензонасос на ниве 21214 инжектор — Про автозапчасти, неисправности и выбор автомобиля По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Описание, электросхема и замена блока предохранителей ВАЗ 21214 Нива инжектор: схема расположения электрооборудования, расшифровка обозначений с фото и видео

• 1 — активация зажигания;
• 2 — главное реле, служащее для запуска всех систем двигателя;
• 3 — запуск правого вентилятора на радиаторе;
• 4 — пуск левого вентилятора;
• 5 — обеспечение работы топливного насоса;
• 6 — предохранительный элемент цепи питания бензонасоса с номиналом 15 А.

Предохранитель бензонасоса ваз 21214 где находится Замена датчика скорости Нива 2121, Нива 2131

Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314)

23 декабрь 2015 Лада.Онлайн 883 940 На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Lada 4×4

Основная часть предохранителей располагаются в салоне Lada 4×4 под панелью слева от рулевой колонки. Всего 4 блока:1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.Четвертый блок реле находится над педалью газа.

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Не работает бензонасос Нива Шевроле: что проверять?

Замена реле очистителя ветрового стекла Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Шевроле Нива: не работает бензонасос. Устраняем причину — Блог одного человека

Контролька вызвонила наличие приходящего плюса на реле со всех контактов, а вот управляющий минус, который как раз и идёт с контроллера, отсутствовал (в продукции автоваза мозги управляют релюхами «-«, а управляющий плюс на реле приходит постоянно после включения зажигания). Вывод, с учетом сказанного выше — сгорела цепь в самих мозгах.

Устраняем неисправность: Покупать новый контроллер нет времени и свободных средств, а машина нужна срочно. Поэтому я нашёл в запасе штатную клавишу включения ПТФ и несколько проводов.

Не работает бензонасос Нива Шевроле: что проверять?

Когда-то я в своё время также задавался вопросом, что делать, и, куда смотреть в первую очередь, если не работает бензонасос. Для начала я рекомендую вам снять минусовую клемму аккумулятора, дабы «обнулить» мозги бортового компьютера. Если после этого насос стал работать — отлично, проблема решена. Но случается так далеко не каждый раз.

Итак, порядок дальнейших действий следующий:

1. Открываем капот, находим топливную рампу, там со стороны есть колпачек, под которым находится золотник. Там же найдите клапан, нажмите на него. Пошел небольшой ручеек топлива? Если да — отлично!
2. Не пошла струйка топлива? Попробуйте несколько раз провернуть ключ зажигания, а после снова нажмите на клапан
3. Если ничего не получается, то, скорее всего, нет давления в системе, следовательно, сломался именно бензонасос

Не забываем проверить предохранитель. Он может перегореть, тогда насос работать просто-напросто не сможет. Сдвигаем переднее пассажирское кресло и под бордачком находим предохранитель. Проверяем его, если рабочий — идем дальше. Если же перегорел — меняем новым экземпляром.

Строение предохранителя и его принцип работы

В этом случае попросту водитель не сможет запустить двигатель, ведь первоначально запускается бензонасос и подкачивает топливо к инжектору, а если он не работает, то и мотор завести невозможно.

Местонахождение бензонасоса в Шниве Бензонасос — работает от электричества и поэтому за его работу отвечает электронная система автомобиля.

При обороте ключа зажигания в положение включения зажигания происходит подача сигнала в виде электрического напряжения на бензонасос, за который отвечает бортовой компьютер. Внутри насоса расположен электромоторчик, который и начинает вращаться и создавать давление в системе. После этого ключ зажигания оборачивается в положение пуска двигателя, после чего и происходит его старт.

Ремонт и обслуживание Шевроле Нива: как поменять предохранители

Что входит в систему питания топливного насоса? Но прежде, чем подается это питание, перед насосом устанавливаются следующие детали, обуславливающие его правильность функционирования.

К этим деталям относятся: Собственно реле предназначено для коммутации токов больших величин. То есть, бензонасос потребляет большой ток, особенно в моменты пуска, а проводка и электроника такие токи не выдержит и мгновенно сгорит.

Не качает бензонасос: причины и диагностика

• автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
• насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Виды предохранителей Проверьте контакты АКБ и соединение с массой, предохранители.

ТН с электроприводом

В процессе работы омывающее корпус и проходящее сквозь электродвигатель топливо отводит значительную часть тепла. Именно поэтому на ресурсе так сильно сказывается езда с практически пустым баком.

Устройство

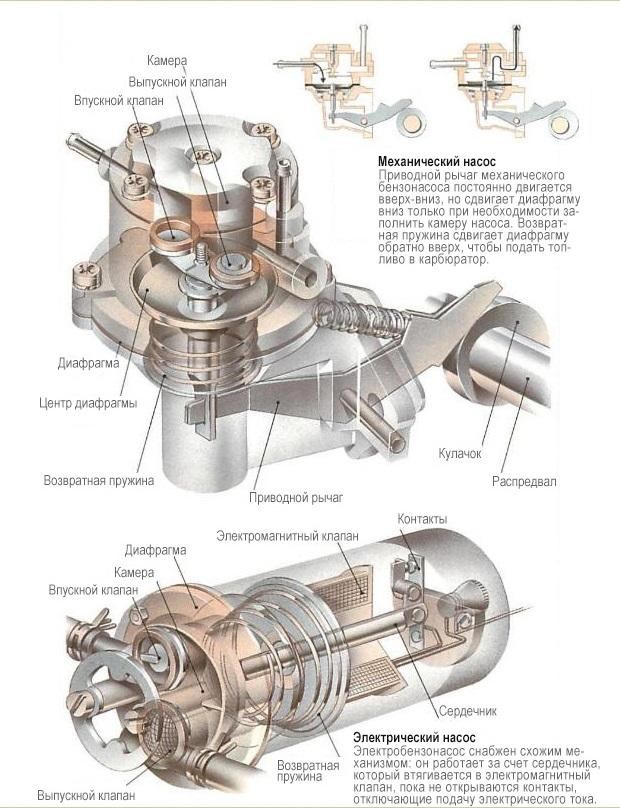

Электрический бензонасос состоит из двух частей: электрического привода (представляет собой обычный электродвигатель) и насосной части (закачивает горючее из топливозаборника). Погружаемые насосы размещаются в едином корпусе с сеточкой, осуществляющей грубую очистку топлива.

В зависимости от конструкции заборного механизма, существуют несколько видов насосной части:

Дополнительно можно выделить гибридные топливные насосы. Конструктивно они напоминают механические устройства, но движение диафрагмы осуществляется не приводом толкателя, а электромагнитным клапаном и специальным реле.

Логика работы

Основные неисправности, простейшая диагностика

К основным поломкам, из-за которых может не работать бензонасос, относятся:

• перегорание предохранителя;
• обрыв питания, окисление контактов;
• износ щеточного узла, вследствие чего ухудшается производительность, разрушение коллектора, износ втулок ротора;
• засорение;
• критический износ трущихся пар роликовых и шестеренчатых топливных насосов;
• разрушение пластмассовой муфты, посредством которой вал якоря электродвигателя соединяется с ротором насоса.

Чтобы понять, почему не работает бензонасос, достаточно базовых навыков пользования мультиметром. Наличие питания на разъеме ТН после включения зажигания будет означать, что неисправность в насосе. Если питание не приходит и бензонасос не запускается, то следует проверить цепь до разъема, а также реле.

• увеличение шума, появление посторонних звуков;
• провалы при резком нажатии на газ;
• двигатель периодически глохнет (особенно на горячую);
• проблемы с запуском.

Одним из важнейших элементов системы питания инжекторного двигателя является реле бензонасоса. Оно используется для уменьшения нагрузки на бортовую сеть, так как управление силовыми контактами осуществляется подачей слабого напряжения на соответствующие выводы электромагнитного реле. Принципиальная схема подключения бензонасоса.

Принцип работы реле, а также способы проверки вы можете увидеть на видео.

Почему бензонасос не качает бензин

Обозначение и электросхема основного и дополнительного БП Схема блока с реле, который находится немного в глубине панели приборов и отвечает за освещение автомобиля, приведена на фото.
