Модификации двигателя
Базовая карбюраторная модель УМЗ 421 имела настроенную выхлопную систему. В систему входили выпускной коллектор, глушитель, приемная труба глушителя и резонатор. Однако такая система выпуска газов вызывала сложности с установкой таких двигателей на некоторые серийные автомобили УАЗ, особенно с кузовом вагонного типа («буханка»). Эти сложности привели к появлению модификаций с системой ненастроенного выпуска.

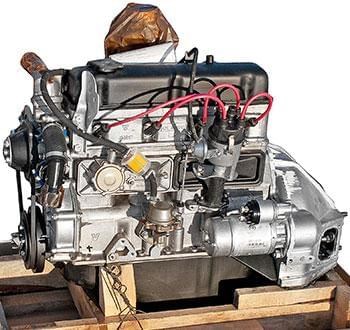

Двигатель УМЗ 421 / 4213 / 4215 / 4216 / 4218 2.9 л.
Двигатель УМЗ-421 самая современная генерация мотора ГАЗ-21, по линии УМЗ. Логическое развитие модели УМЗ-417 , с увеличенным объемом, увеличенными выпускными клапанами (с 36 мм до 39 мм),последние версии 421-го, имеют инжекторную систему подачи топлива. Для понимания, нужно внести ясность, моторы семейства ГАЗ-21 имеют две ветви развития — ЗМЗ и УМЗ. На Заволжском моторном заводе из 21-го был создан ЗМЗ-24, а после и ЗМЗ-402. В Ульяновске на базе двигателя ГАЗ-21 был разработан УМЗ-451, УМЗ-414, УМЗ-417 и последняя версия УМЗ-421. Все эти двигатели значимых конструктивных отличий между собой не имеют.
В отличие от ЗМЗ-402 , УМЗ-421 имеет сухие тонкие гильзы (были мокрые) и за счет этого повышенную прочность блока, диаметр цилиндров 100 мм (92мм на 402-м), поршни со смещением пальца на 7мм, вместо устаревшей набивки, которая достала всех владельцев ЗМЗ моторов, теперь применена резиновая манжета и другие более мелкие детали. Глобальных конструкционных изменений нет, все тот же мотор образца 1956 года, немного доведенный до ума.
В моторе нет гидрокомпенсаторов и каждые 10.000 км вам нужно регулировать зазоры клапанов, в этом плане мотор не отличается от 402 двигателя.
1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ.
2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ.
4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ.
5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.
6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях.
7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.
8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.
9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.
11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель.
13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.
УМЗ-4175
Однако и недостатков у него было предостаточно, что объяснялось устаревшей конструкцией мотора и посредственным качеством изготовления блока цилиндров. Такой отдачи вполне достаточно для выполнения функций, возлагаемых на Газель, предназначенную для преодоления отечественных трасс с их непредсказуемыми характерами.
Основные модификации двигателей УМЗ : Неисправности и их устранение
Именно поэтому ульяновские моторы с диаметром цилиндра 100 мм, самым большим на отечественных легковых двигателях, пользуются заслуженным уважением у водителей внедорожников. Грузопассажирские Буханки были представлены только с передним приводом и включали целый ряд автомобилей вагонные модели, фургоны, грузовики, микроавтобусы и медицинские автомобили.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Годы выпуска | 1993 — наши дни |
| Вес двигателя, кг | 170 |
| Материал блока цилиндров | алюминий |
| Система питания | карбюратор/инжектор |
| Тип | рядный |
| Рабочий объем | 2890 литра |
| Мощность | 98 лошадиных сил при 4000 оборотах |
| Количество цилиндров | 4 |
| Количество клапанов на цилиндр | 2 |
| Ход поршня, мм | 92 |
| Диаметр цилиндра, мм | 100 |
| Степень сжатия | 8.2 |
| Крутящий момент, Нм/об.мин | 220/2500 |
| Экологические нормы | ЕВРО 4 |
| Топливо | 92 |
| Расход топлива | 11.0 л/100 км в смешанном цикле |
| Масло | 5W-30, 5W-40, 10W-30, 10W-40, 15W-40 и 20W-40 |
| Сколько масла в двигателе | 5.8 |
| При замене лить | 5 литров |
| Замена масла проводится, км | 10 тысяч |
| Ресурс двигателя, тыс. км | |
| — по данным завода | 250 |
| — на практике | 250+ |
Различные модификации – Двигатель умз-4216
| Характеристики двигатель умз 421 1002014 Силовой агрегат УМЗ 4218 имеет тонкие сухие гильзы, что положительно сказывается на прочности блока, в котором используются цилиндры с диаметром в 100 миллиметров. на сотню, ГxТxС 14x10x11 Утрата масла мотором, грамм на 1000км Менее 100 Марка смазки мотора 5W 30,40 ; 10W 30,40 ; 15 20 W-40 Количество смазки в моторе, л 5,8 Период смены смазки в моторе, км 10000 Температура эксплуатации мотора, С 90 Ресурс, км 250000 Используется на машинах ГАЗ. |
- Тюнинг карбюраторных разновидностей этого силового агрегата может выполняться путем использования заводского инжектора, который устанавливается на модернизированную версию УМЗ 4213 Evotech.
Предпосылки создания
Установка модификации ДААЗ позволит определить, какой карбюратор поставить на 421 двигатель УАЗ. Возможно проводить техническое обслуживание без головных болей, т.к. обладает простотой обслуживания и доступными расходниками.
Двигатель УМЗ 4218.1000402-30
Применяемость двигателя:
УАЗ 469/3151 — «Козел», «Бобик»:
Модель УАЗ 452/3303/3741/2206/3962/3909 — «Буханка»:
УАЗ 3153/3159 — Барс:
УАЗ 31601 — Симбир 1 поколение:

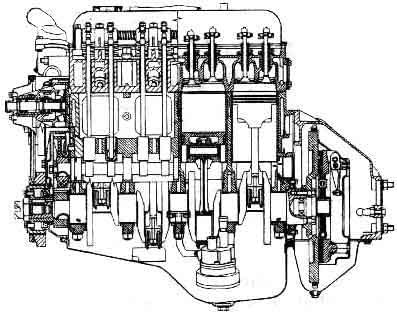

Описание двигателя:
Двигатель УМЗ-421 самая современная генерация мотора ГАЗ-21, по линии УМЗ.
Логическое развитие модели УМЗ-417, с увеличенным объемом, увеличенными выпускными клапанами (с 36 мм до 39 мм),
последние версии 421-го, имеют инжекторную систему подачи топлива.
Для понимания, нужно внести ясность, моторы семейства ГАЗ-21 имеют две ветви развития — ЗМЗ и УМЗ.
На Заволжском моторном заводе из 21-го был создан ЗМЗ-24, а после и ЗМЗ-402.
В Ульяновске на базе двигателя ГАЗ-21 был разработан УМЗ-451, УМЗ-414, УМЗ-417 и последняя версия УМЗ-421.
Все эти двигатели значимых конструктивных отличий между собой не имеют.
В отличие от ЗМЗ-402, УМЗ-421 имеет сухие тонкие гильзы (были мокрые) и за счет этого повышенную прочность блока, диаметр цилиндров 100 мм (92мм на 402-м),поршни со смещением пальца на 7мм, вместо устаревшей набивки, которая достала всех владельцев ЗМЗ моторов, теперь применена резиновая манжета и другие более мелкие детали.
Глобальных конструкционных изменений нет, все тот же мотор образца 1956 года, немного доведенный до ума.
В моторе нет гидрокомпенсаторов и каждые 10.000 км вам нужно регулировать зазоры клапанов, в этом плане мотор не отличается от 402 двигателя.
Улучшение характеристик моделей 4218 их модификаций и исполнений, по сравнению с моделью 4178 достигнуто за счет увеличения рабочего объема двигателя с 2,445 до 2,89 л (диаметр цилиндра увеличен с 92 мм до 100 мм) и введения ряда конструктивных усовершенствований:
повышена жесткость блока цилиндров за счет применения конструкции блока с залитыми чугунными гильзами;
использованы маслоотражательные колпачки на втулках клапанов и уплотняющая манжета заднего сальника коленчатого вала из резины на основе фторкаучука, что снизило эксплуатационный расход масла в 3-4 раза;
значительно улучшена герметичность двигателя вследствие применения эластичных прокладок из резинопробковой композиции.
Технические характеристики двигателя:
| Технические характеристики | |
|---|---|
| Топливо, бензин | А-92 |
| Диаметр цилиндра и ход поршня, мм | 100×92 |
| Рабочий объем, л | 2,89 |
| Степень сжатия | 7,0 |
| Мощность при 4000 об/мин, л.с. | 89 |
| Макс. крутящий момент при 2000-2500 об/мин, кгс. м | 21 |
| Минимальный удельный расход топлива, г/л. с. — ч | 215 |
| Настройка на выпуске | Нет |
| Масса, кг | 163 |
Модификации двигателя УМЗ 421:
- УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ.
- УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
- УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ.
- УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ.
- УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.
- УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях.
- УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.
- УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.
- УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
- УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.
- УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
- УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель.
- УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.
Модельный ряд
Двигатель УМЗ 4216 Сперва, правда, водители и сотрудники сервисов восприняли новичка в штыки они просто за много лет уже привыкли к двигателям ЗМЗ и не хотели с ними расставаться. Например, блок цилиндров, имеющий номер 20631226 изготовлен в 2002 году первая цифра , в июне вторая и третья цифры , для реализации в запчасти четвертая цифра и имеет порядковый номер изготовленного с начала указанного месяца 1226 пятая восьмая цифры.
Турбо УМЗ 421. Компрессор Двигатель умз-4216
Первым образцом был карбюраторный УМЗ 4215, а спустя год инженеры создали двигатель 4216, снабженный инжекторной подачей топлива и подпадающий под стандарт Евро 2. Благодаря этому решению конструкторам удалось получить повышенную жесткость и прочность блока, а также увеличить диаметр цилиндров на 8 мм с 92 мм на старом блоке до 100 мм на новом.
| Технические характеристики | |
|---|---|
| Топливо, бензин | А-92 |
| Диаметр цилиндра и ход поршня, мм | 100×92 |
| Рабочий объем, л | 2,89 |
| Степень сжатия | 7,0 |
| Мощность при 4000 об/мин, л.с. | 89 |
| Макс. крутящий момент при 2000-2500 об/мин, кгс. м | 21 |
| Минимальный удельный расход топлива, г/л. с. — ч | 215 |
| Настройка на выпуске | Нет |
| Масса, кг | 163 |
Неисправности и ремонт – Неисправности и ремонт
| Умз 4213 технические характеристики расход топлива. Двигатель на УАЗ: надежное сердце лучшего внедорожника Затем добавились еще 8 модификаций с увеличенной мощностью, степенью сжатия, дефорсированные, с другим распредвалом, под нормы Евро-4 и два газобензиновых варианта. При небольшом количестве трещин возможна шлифовка головки и использование ремпрокладок, однако такой ремонт может рассматриваться только в качестве временного, так как спустя 10-15 тысяч пробега вновь появятся проблемы с потерей масла. |
| Двигатель 421 100301 технические характеристики Следует заметить, что схемы подключения систем ЭПХХ различных агрегатов ДААЗ более-менее подобны, поэтому можно ориентироваться на данную схему для УАЗ 3303. Модернизированные версии силовых агрегатов этой серии отличались улучшенными техническими характеристиками и по отзывам владельцев оказались более надежными, нежели чем первое поколение двигателя. |
