Как работает система подушек безопасности

• Подушки безопасности активируются (для раскрытия по необходимости), только если ключ зажигания находится в положении ON или START.

• Подушки безопасности моментально раскрываются в случае сильного фронтального или бокового удара (если установлены боковые подушки безопасности или шторки), чтобы защитить пассажиров от серьезных физических травм.

• Нет определенной скорости, при которой подушки безопасности раскрываются. В основном подушки безопасности должны раскрываться в зависимости от силы и направления удара. Эти два фактора определяют необходимость отправки датчиками электронного сигнала раскрытия.

• Раскрытие подушки безопасности зависит от нескольких факторов, включая скорость автомобиля, угол удара, а также монолитность и плотность автомобилей или предметов, с которыми ваш автомобиль столкнется. Тем не менее факторы не ограничиваются приведенными выше.

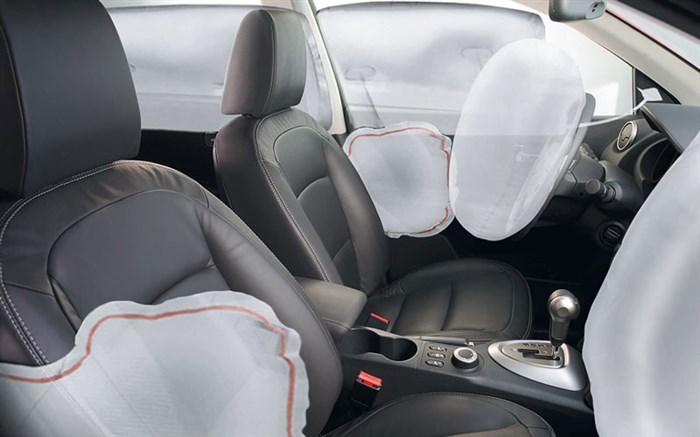

• Фронтальные подушки безопасности полностью раскрываются и спускаются моментально.

Во время ДТП практически невозможно заметить раскрытие подушек безопасности.

После удара более вероятно увидеть просто пустые подушки безопасности, свисающие из отделений для их хранения.

• Также существуют обстоятельства, в которых контакт с подушкой безопасности рулевого колеса может привести к летальному исходу, особенно если водитель находится чрезмерно близко к рулевому колесу.

• Во избежание серьезных травм и смерти вследствие раскрытия подушек безопасности в ДТП водитель должен сидеть как можно дальше от подушки безопасности рулевого колеса. Передний пассажир должен передвинуть сиденье как можно дальше назад и откинуться на спинку.

• В случае ДТП подушка безопасности моментально раскрывается. Если пассажиры не находятся в правильном положении, в результате раскрытия подушек безопасности они могут получить травмы.

• Раскрытие подушки безопасности может причинить травмы, такие как ссадины на лице или теле, порезы от разбитых стекол и ожоги.

Несмотря на то, что дым и порох не являются токсичными, они могут вызвать раздражение кожи (глаз, носоглотки и т. п.). В этом случае немедленно промойте холодной водой и обратитесь к врачу, если симптом не исчезнет.

ОСТОРОЖНО: при раскрытии подушек безопасности связанные с ними части в рулевом колесе, приборной панели и/или по обеим сторонам рейлингов крыши над передними и задними дверьми являются очень горячими Во избежание травм не прикасайтесь к внутренним частям отделений для хранения подушек безопасности сразу после их раскрытия.

Не допускается установка детского кресла на переднем пассажирском сиденье

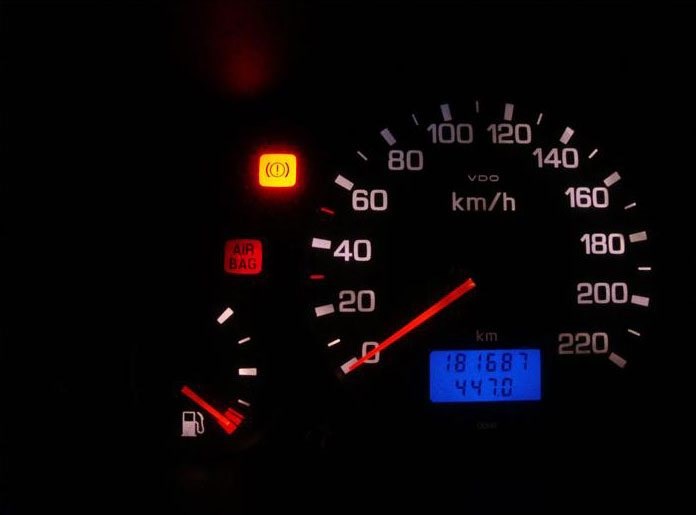

Полная информация по всем случаям, когда горит лампа Airbag

Skoda Octavia | Как работает система подушек безопасности | Шкода Октавия Добрый день. Желательно подключить диагностический сканер и прочитать расшифровку ошибки. По опыту, было несколько раз замыкание на массу.

Возможны неисправности

Если индикатор подушки безопасности включен, это может указывать на одну из последующих заморочек:

1. нарушение целостности хоть какого элемента системы;
2. прекращение обмена сигналами меж элементами системы;
3. препядствия с контактами в дверях, которые в большинстве случаев появляются после их ремонта либо подмены; просто забудьте подключить один разъем, и srs всегда включен;
4. механическое повреждение датчика удара;
5. куцее замыкание либо повреждение проводки меж хоть какими частями системы безопасности;
6. пробки, препядствия с прохождением сигналов к суставам;
7. механическое либо программное повреждение блока управления безопасностью;
8. нарушение целостности системы из-за установки частей сигнализации;
9. Неточная подмена сидения также является предпосылкой горения лампы надувной подушки безопасности, так как провода и соединения, проходящие там, повреждены;
10. восстановление подушек безопасности после их срабатывания без сброса памяти электрического блока управления;
11. превышение значения сопротивления на одной из подушек;
12. критически низкое напряжение в электронной системе; если ваша подушка безопасности активирована по этой причине, просто поменяйте батарею;
13. превышение срока службы подушек безопасности либо скраба, нередко до 10 лет;
14. опции, изготовленные любителями, которые могут привести к нарушению целостности проводки либо датчиков;
15. мокроватые датчики при мойке автомобиля;
16. некорректная подмена батареи.

Не считая того, лампа подушки безопасности может загореться из-за неверной подмены управляющего колеса, потому что принципиально учесть саму подушку безопасности и другие элементы защитной системы, расположенные в руле либо в его конкретной близости.

Панель приборов Шкода Октавия: описание обозначений, значков и индикаторов

1. во-1-х, система работает сама по для себя. она ​​проверяет свою работоспособность при включении зажигания, при обнаружении ошибки записывает собственный код;
2. потом заходит механик. он читает код и определяет причину поломки;
3. система испытана спец диагностическим оборудованием;
4. ведутся ремонтные работы;
5. Память блока управления обновлена.

Skoda Octavia | Подушки безопасности | Шкода Октавия Стоп-кадр:
Напряжение: 11.88 V
DD
Температура: 2.0°C
Об/мин: 0 /min
Скорость: 0.0 km/h
Скорость: 0.0 km/h
Счет: 0

2. Подушки безопасности

В автомобиле расположено несколько предупредительных табличек, относящихся к SRS. При работе с SRS соблюдайте указания, приведенные в табличках. Если таблички загрязнены или повреждены, замените их новыми.

Система подушек безопасности включает в себя сложные электрические и электронные элементы, поэтому с элементами подушки безопасности необходимо обращаться очень осторожно.

— управляет раскрытием подушки безопасности при определении лобового удара датчиком, встроенным в SRSCM.

— содержит повышающий и понижающий преобразователь, которые обеспечивают уровень напряжения для шести схем воспламенения подушек безопасности и внутреннего рабочего напряжения. Если внутреннее рабочее напряжение падает ниже определенного порога, осуществляется перезагрузка.

— встроенный в систему поджига заряда подушки безопасности, поддерживает готовность системы подушки безопасности во всех условиях при нормальном движении. Датчик безопасности – это двухконтактный электромеханический выключатель, который замыкается, если обнаруживается ускорение (замедление), превышающее определенное значение.

— обеспечивает подачу энергии для раскрытия подушки безопасности за доли секунды, когда напряжение в системе электрооборудования автомобиля низкое или оно отсутствует из-за лобового удара.

После включения зажигания SRSCM постоянно контролирует функционирование системы SRS и определяет в ней возможные неисправности. Неисправность может быть определена в форме диагностического кода при использовании сканера Hi-Scan.

Если обнаруживается неисправность, то SRSCM посылает сигнал на контрольную лампу, расположенную в комбинации приборов.

Контрольная лампа (MIL) является основным средством информации водителя о неисправности SRS. Система безопасности исправна, если контрольная лампа (MIL) мигнет 6 раз после включения зажигания, а затем погаснет.

Если в системе появляется неисправность, SRSCM записывает ее в память в форме кода неисправности (DTC), а код может быть стерт из памяти только сканером Hi-Scan.

Данные, хранящиеся в памяти SRSCM, считываются с помощью сканера Hi-Scan через диагностический разъем.

После однократного срабатывания подушки безопасности блок SRSCM нельзя использовать – его необходимо заменить.

Этот сигнал используется для управления внешним устройством, которое разблокирует двери в случае аварии. Сигнал определяется следующим образом: 0–200 мкА в выключенном состоянии и 200 мА во включенном состоянии. В случае сигнала о разблокировке переключатель закрывается на 200 мс.

2. Никогда не измеряйте сопротивление пиропатрона подушки безопасности – это может вызвать срабатывание подушки безопасности.

3. Храните модули подушек безопасности в месте, в котором окружающая температура не превышает 93 °С, нет большой влажности и электрических помех.

4. При использовании электросварки перед началом работы отсоединяйте контактные разъемы подушки безопасности, расположенные под рулевой колонкой рядом с контактным разъемом многофункционального переключателя.

Skoda Octavia | Подушка безопасности (SRS) | Шкода Октавия

Горит Лампочка Подушки Безопасности Skoda Fabia ~ Красный или оранжевый указатель говорит о том, что модуль ЭУР работает неправильно. Для устранения неполадки требуется обратиться к специалистам.

16 Подушка безопасности (SRS)

Подушка безопасности наполняется при сильном лобовом ударе. Подушка безопасности устроена так, что она выпускает газ сразу же после того, как наполняется, чтобы не перекрывать обзор. Подушка безопасности не срабатывает при ударах сбоку или сзади, а также при опрокидывании автомобиля.

Неисправность в системе может быть обнаружена с помощью контрольной лампы подушки безопасности.

В исправном состоянии лампа включается при включении зажигания и выключается через 6–8 с. В случае неисправности лампа начинает мерцать или остается включенной.

Тип столкновения автомобиля: лобовой удар или удар под углом не более 30° при большей, чем указано ниже, скорости.

Скорость автомобиля при столкновении: зависит от жесткости объекта, с которым происходит столкновение. Если объект жесткий (не деформируется), то система срабатывает при скорости, превышающей 25 км/час, при строго лобовом столкновении.

Столкновение с жестким объектом на скорости 25 км/час соответствует столкновению с другим автомобилем на скорости 50 км/час.

Условия, при которых система не срабатывает:

– боковой удар;
– удар сзади;
– опрокидывание;
– удар о бордюр;
– удар со стороны днища при езде с большой скоростью по неровной дороге;
– столкновение, когда ключ не находится в замке зажигания (не подается питание).

В состав системы входят модуль подушки безопасности, блок управления, контрольная лампа, проводка и узел спиральной пружины.

Блок управления подушки безопасности

Блок управления подушки безопасности работает на основе измерения в одной точке. В его состав входят датчик ускорения и предохранительный датчик. Блок регистрирует импульс ударной нагрузки и включает подушку безопасности. Компоненты:

– ЦП и память;
– дополнительный источник питания;
– датчик ускорения и предохранительный датчик.

Контрольная лампа подушки безопасности

Если ключ находится в положении «ВКЛ», а лампа не включилась, следует проверить контрольную лампу, комбинацию приборов и всю систему. При включении зажигания следует проверять, включилась ли лампа, так как система не выдает отдельного предупреждения.

Проводка и узел спиральной пружины

Проводка передает энергию батареи в блок управления подушки безопасности. Она обеспечивает питание для включения подушки безопасности при столкновении – для подушки безопасности водителя – через спиральную пружину, а для подушки безопасности пассажира – непосредственно.

Модуль подушки безопасности водителя

Разъем со спиральной пружиной встроен в комбинированный переключатель, обеспечивая надежное подключение модуля подушки безопасности водителя к проводке автомобиля и вместе с тем, не мешая повороту рулевого колеса при управлении автомобилем. Разъем со спиральной пружиной, встроенный в комбинированный переключатель, может быть заменен только в составе единой сборки.

Шкода октавия горит восклицательный знак — Автомобильный портал AutoMotoGid

Приборка Октавии А5: обозначения лампочек

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В таких случаях лампа непосредственно активируется от соответствующей цепи, которая работает независимо от SRSCM, например, в следующих случаях. В настоящий момент версию с двумя педалями у марки Datsun имеет только хэтчбек mi-DO, но на неё приходится примерно половина продаж пятидверки. Как решить проблему? По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Написать комментарий

Последовательность действий: После включения зажигания никогда не подвергайте ударам область около датчиков-спутников, иначе может неожиданно сработать подушка безопасности.

Ошибки на панели Octavia

Полный список неисправностей насчитывает более тысячи позиций и имеется только у мастеров сервисных станций. Далее приведены ошибки, полученные при помощи диагностического сканера, метода, позволяющего более точно определить причины поломок.

Когда на панели загорается индикатор – это может говорить о проблемах с топливной системой. Обычно подобное связано непосредственно с работой электроники, реже неприятности возникают по механическим причинам.

Для устранения поломки потребуется полностью проверить всю проводку и топливный насос.

Штатный режим

1. Возможно перегорел предохранитель. Плавкую вставку меняют и все начинает работать как нужно.
2. Повреждение проводки. Нередко провода перетираются от вибрации или механических повреждениях. Также сюда относится ослабление клемм и контактных групп. Поврежденные элементы меняются или восстанавливаются.
3. Неполадки в самом щитке приборов. Здесь все сложнее. Плата не ремонтируется, деталь подлежит полной замене.
