Не горит правый ближний свет ваз 2110

Как правило, причиной неисправности ближнего света на ВАЗ 2110 являются перегоревшие лампочки. Однако, иногда отсутствие освещения связано с выходом из строя других узлов. Ниже мы рассмотрим, как выполняется замена ламп, а также наиболее распространенные причины почему не горит ближний свет и способы их устранения.

Выбор

Процесс замены ламп на ВАЗ 2110 предельно простой. Однако, прежде чем приступить к этой операции необходимо приобрести новые элементы освещения.

В заводской комплектации на этот автомобиль устанавливают галогенные лампочки стандарта H7. В продаже на сегодняшний день существует большой выбор ламп, причем, не только галогенных, но и других типов – ксеноновых и светодиодных.

На форумах автолюбителей многократно обсуждались их особенности, достоинства и недостатки, поэтому ниже приведем лишь сравнительную таблицу с основными характеристиками этих ламп:

Светодиодные Ксеноновые Галогенные
Яркость До 2000 Лм До 3300 До 1550
Долговечность 50 000 часов 3000 часов 1500 часов
Цветовая температура 4300-8500 К 4300-8500 К 3300 К
Цена ламп От 10 у.е. От 30-40 у.е. От 20-30 у.е.

Обратите внимание! Наиболее оптимальная цветовая температура светового потока находится в пределах 4300 – 5000 К.

Надо сказать, что помимо данных из таблицы, при выборе также следует учитывать и проникающую способность светового потока. По данному параметру лидируют галогенные лампы – они значительно лучше освещают дорогу в дождь, туман или снег.

Кроме того, для установки ксенона или светодиодов в противотуманные фары ВАЗ 2110 потребуется вмешательство в электрику, в частности – монтаж дополнительного оборудования (блоков розжига). Поэтому выполнить их качественную и безопасную установку своими руками не получится.

Обратите внимание! Специалисты рекомендуют менять лампочки парами, чтобы обе фары одинаково светили. Кроме того, срок эксплуатации у них приблизительно одинаковый, поэтому если перегорела одна из них, то вскоре выйдет из строя и вторая.

Каждый автовладелец должен выбирать сам какой свет на ВАЗ 2110 будет лучше исходя из собственных финансовых возможностей, погодных условий эксплуатации авто и пр.

Не Горит Контрольная Лампа Наружного Освещения Ваз 2110 • Замена ламп

Демонтаж заглушки

Порядок замены лампы

Инструкция по замене лампочек выглядит так:

  • Прежде всего нужно открыть капот и отсоединить клемму от аккумулятора.

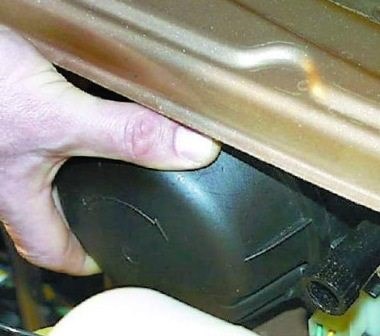

  • Затем надо снять заглушку, расположенную ближе к крылу.
  • Далее нужно отстегнуть пружинный фиксатор, который прижимает лампочку к корпусу блок-фары.

Освещение и световая сигнализация. ВАЗ 2110, 2111, 2112 (Жигули)

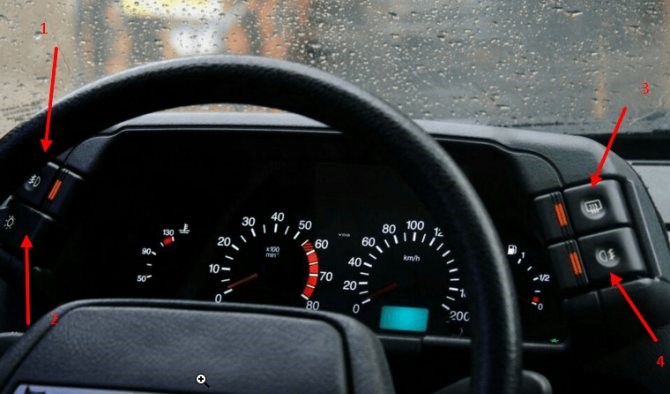

Кнопки на панели ваз 2110 обозначение
Для замены лампочки не нужно обладать никакими особенными умениями, да и по времени эта работа займет от силы 5-6 минут. Вам понадобиться приготовить лишь новые лампы и подходящую отвертку.

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › ПОЧЕМУ НЕ РАБОТАЮТ ПРИБОРЫ ваз 2110-2112

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Мнение эксперта
Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Со всеми вопросами обращайтесь ко мне!
Задать вопрос эксперту
Далее вам следует прикрепить элементы освещения непосредственно на кузов с помощью хомутов или клея. А во-вторых, такая подсветка это отличный тюнинг автомобиля, позволяющий за небольшие деньги сделать его более эстетичным. Пропал ближний свет на ВАЗ 2110 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горит ближний свет ваз 2110

  • После этого следует аккуратно отсоединить колодку от контактов и вынуть саму лампочку, так как больше ей ничего не мешает.
  • Теперь надо вставить новые лампочки в таком же положении, в котором располагались старые, подсоединить колодку к контактам и зафиксировать все скобой.
  • В завершение работы следует установить на место заглушку.

Реле контроля ламп где находится ваз 2110. Монтажный блок расположение предохранителей и реле. В принципе, устранить все неисправности, связанные с полным отказом в работе щитка приборов, может сам водитель. Для этого, каких либо дополнительных знаний по электротехнике, ему не потребуется. Единственное, что он должен знать, это вероятные причины отказа в работе щитка приборов.

Указатели поворота

Указатели поворота (левые или правые) включаются подрулевым переключателем.

Режим аварийной сигнализации (мигают все указатели поворота) включается при нажатии на соответствующую кнопку. Мигание ламп в этом режиме обеспечивается реле-прерывателем К3 типа 493.3747 в монтажном блоке.

При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от –40 до +65°С и напряжении от 10,8 до 15 В.

Схема включения указателей поворота и аварийной сигнализаци

Снятие фонаря габаритного, противотуманного света и указателя поворота

…и, сжав фиксаторы, извлекаем плату с лампами.

Снятие бокового указателя поворота и замена лампы

Снятие выключателя фонарей заднего хода

Снятие фонаря стоп-сигнала и света заднего хода

…и две средних гайки крепления декоративной накладки.

Сборку проводим в обратной последовательности.

Снятие плафона освещения заднего номерного знака

Снятие плафона освещения багажного отсека, замена лампы

Снятие центрального плафона и замена лампы

Не Горит Контрольная Лампа Наружного Освещения Ваз 2110 • Замена ламп

Не горит ближний свет ваз 2112

  1. Выберите ровную горизонтальную площадку в пределах базы автомобиля на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.
  2. Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.
  3. В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану (расстояние между фарами и экраном должно быть 5 м).
  4. Усадите на водительское сиденье помощника или положите груз 75 кг и слегка качните автомобиль сбоку для установки подвесок.
  5. Измерьте расстояние от центров фар до пола (оно должно составить около 600 мм), на этой высоте проведите горизонтальную линию на экране, а на 75 мм ниже нее – вторую.
  6. Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар (на расстоянии 554 мм от осевой).
  7. Установите ручку гидрокорректора фар в положение минимальной загрузки. Одну из фар закройте (куском картона, фанеры и т.п.).
  8. Включите ближний свет фар.
  9. Винтами с пластмассовыми головками, расположенными на задней стенке блок-фары, отрегулируйте направление световых пучков незакрытой фары. Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.
  10. После этого откройте и отрегулируйте вторую фару, закрыв первую.

Не работает подсветка приборов ВАЗ 2110: не горит левая сторона габаритов калина 5. Поверните поворотный переключатель в положение «I» (водитель и передний пассажир).

Сработало реле контроля ламп — в чем причина

Причин срабатывания реле к4 ваз 2114 может быть несколько, а именно:

  • перегорела одна из ламп стопов или габаритов;
  • произошел обрыв в проводке;
  • реле вышло из строя;
  • произошло ложное срабатывание.

Начинать поиск неполадки следует, безусловно, с ламп накаливания — для этого достаточно проверить их на работоспособность и, при выявлении перегоревшей, заменить ее на новую. После этого сопротивление в резисторном мосту цепи реле придет в норму и контрольный сигнал погаснет.

Если же выяснится, что лампочки полностью исправны, то следует проверить состояние их цепи питания. Сделать это можно при обычной прозвонке мультиметром. Найденные при этом участки проводов с обрывом следует заменить на целые провода.

Следует отметить, что для реле отсутствие питания на лампе из-за обрыва провода аналогично перегоранию самой лампы. По этой причине всегда следует выполнять проверку бортовой проводки, а не спешить менять реле на новое.

Если же и цепь питания ламп оказалась исправной то, вероятно, проблема кроется в самом устройстве. Порой, при длительной эксплуатации реле закисает и остается в постоянно замкнутом положении. Чтобы проверить его исправность, проще всего заменить реле на другое, точно такое же. Если проблема при этом пропадет, значит причина найдена.

Не Горит Контрольная Лампа Наружного Освещения Ваз 2110 • Замена ламп

Наименование параметра, единица измерения Буквенное обозначение Норма Ucc, B
Не менее Не более
1 Остаточное напряжение на выходе, В UDS 1,2 15
2 Ток потребления при нулевом напряжении на выходе, мА ICC 6 15
3 Время включения, с ton 1,1 1,3 15
4 Время выключения, мс toff 115 135 15
5 Напряжение срабатывания компараторов, мВ UITP 6,3 16,5 15

Принцип работы устройства

Указатели поворота
Гидрокорректор – неразборный и ремонту не подлежит. При закисании поршней в цилиндрах, течи из цилиндров или трубок, а также если ход штоков исполнительных механизмов (в блок-фарах) отличается от величины 7±0,5 мм, замените гидрокорректор в сборе.

Таблица электрических параметров при Т=25°С

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Мнение эксперта
Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Со всеми вопросами обращайтесь ко мне!
Задать вопрос эксперту
В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану расстояние между фарами и экраном должно быть 5 м. Наша задача состоит в том, чтобы постепенно обзвонить каждый из участков цепи и установить местоположение разомкнутого или короткого замыкания. Другие причины По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Ремонт

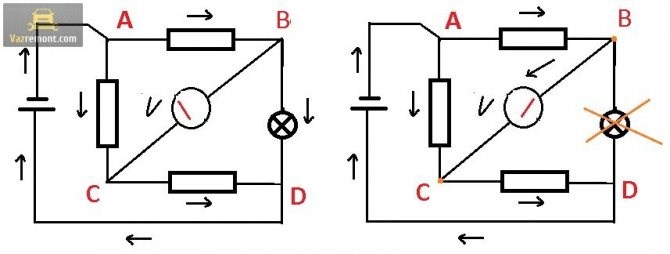

  • если сопротивления на участках A-C-D и A-B-D — одинаковы, то разность потенциалов между точкой С и точкой В равна нулю;
