Электрическая схема автомобиля ВАЗ 2104

В таком режиме даём устройству поработать около 10 минут, после чего производим замер силы тока отдачи. Но время идет и кое-что даже здесь меняется.

F10 10A Указатели поворота в режиме указания поворота. Если сопротивление будет иметь малое значение, близкое к нулевому, значит, произошёл пробой в диодном мосту либо замыкание статорной обмотки на массу. Генератор стоит от 3 руб. Провалы электричества на поворотниках ВАЗ 2105

Задний габаритный огонь правый фонарь. Концы ее присоединены к контактным кольцам 18, установленным на пластмассовой колодке, напрессованной на вал ротора. Электродвигатель вентилятора системы охлаждения радиатора. Деталь выполнена в форме подковы, состоит из шести кремниевых диодов и крепится к задней части корпуса.

Читатели, присылающие письма с описанием своего опыта эксплуатации за которые мы очень благодарны , обычно заканчивают на оптимистической ноте.

Ротор состоит из вала, на который напрессованы стальная втулка и два стальных клювообразных полюса, образующие магнитную систему. Угольки заключаются в специальный пластмассовый щёткодержатель и устанавливаются в соответствующее отверстие генератора.

Реле электровентилятора. Реле стеклоочистителя.

ВАЗ 2104,2105 ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА ОТ ВАЗ 2101,2106

Не горит лампа зарядки ваз 2107

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Произведите необходимый ремонт и замену вышедших из строя элементов, после чего сборку выполните в обратной последовательности. При наличии на корпусе загрязнений и сильных окислов, их следует предварительно удалить, поскольку они могут повлиять на показания прибора. Нет зарядки на Ваз 2107- ищем причину | Ваз 2107 классика По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Схема: генератор ВАЗ 2105

1. В первую очередь отсоединяем клеммы на аккумуляторной батарее и снимаем ее, чтобы был доступен верхний болт крепления агрегата.
2. Далее демонтируем защиту с двигателя.
3. С помощью удлинителя и торцевой отвертки на «12» откручиваем гайку, с помощью которой крепится генераторный узел к регулировочной планке. Затем необходимо ослабить крепежную гайку на кронштейне.
4. Чтобы снять приводной ремень, немного сдвигаем агрегат. Как только ремень ослабнет, снимаем его.
5. Отсоединяем от узла колодку с проводами.
6. Откручиваем крепежную гайку наконечника проводов, которые соединены с плюсом АКБ.
7. Затем откручивается гайка крепления агрегата к кронштейну на блоке мотора.
8. Теперь можно демонтировать агрегат и выполнить либо замену, либо ремонт генератора.

Нет зарядки или быстро разряжается АКБ на Ваз 2105: распространенные причины способы решения проблемы Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Проверка генератора.

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

• Ослабление натяжения ремня на генератор, его износ или повреждение;
• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• поломка реле-регулятора, диодного моста, дополнительных диодов;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на клеммах АКБ или выводе генератора;
• износ щеток генератора ;
• отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

• контрольную лампочку на двенадцать Вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассатижи,
• ножик,
• для зачистки контактов используйте наждачную бумагу.

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора ( натяните ремень , а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

Горит лампочка зарядки аккумулятора, но зарядка есть — в чем причина?

Схема электрооборудования автомобиля ВАЗ-21053 (с генератором типа 37.3701) Но лучшим способом является проверка напряжения на аккумуляторе мультиметром. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а когда заряда нет, на нем будет только свое напряжение 12 В (± 0,6 В). Ни в коем случае не снимайте для проверки клеммы с аккумулятора во избежание выхода из строя РР, ЭБУ и других электронных устройств на вашем автомобиле.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то “виноватым” может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить “кто виноват” можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 – запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе “плюс” с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Если “плюс” есть– проверяем “таблетку” (она же “шоколадка”) и генератор.

“Плюса” нет– придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

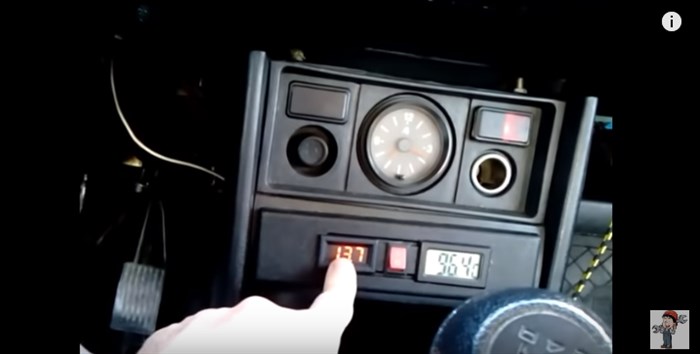

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Диагностика генератора ВАЗ без снятия и специальных инструментов

Схема цепи зарядки АКБ на ВАЗ-2107 Если аккумулятор Ваз 2105 быстро разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов.

Особенности проверки

При проверке генератора автомобиля ВАЗ 2110, 2107 и других на исправность нужно соблюсти следующие условия:

1. Для диагностики следует использовать точный мультиметр.
2. Нормальным показателем напряжения тока является 12 В.
3. В случае необходимости замены проводки нужно использовать провода с таким же сечением, как в оригинале.
4. Перед проверкой следует проверить правильность подключения всех крепежей и натяжение ремня. Если нужно, соединения следует отрегулировать до нормального состояния, ослабить или подтянуть ремень.

• накоротко замыкать провода;
• соединять клеммы, отличающиеся назначением и параметрами, замыкать клемму 30 или В+ на массу;
• диагностировать генератор без подключенных потребителей.

Схема подключения генератора ВАЗ-2105 (карбюратор, инжектор) своими руками: видеоинструкция

Руководство по снятию и подключению генератора

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Угольки заключаются в специальный пластмассовый щёткодержатель и устанавливаются в соответствующее отверстие генератора. Прочитайте, может пригодится Электрическая схема генераторной установки Ваз-2107 карбюраторной и инжекторной. Диагностика снятого генератора По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Движемся на заряде АКБ

1. Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
2. Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
3. Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
4. Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Нет зарядки на Ваз 2107- ищем причину Это свидетельствует о питании всех потребителей от генератора. Смазка закладывается в подшипники при их изготовлении и пополнения в эксплуатации не требует. Лампа горит. При соответствии напряжения норме это будет означать, что старый регулятор пришёл в негодность.

Как решить проблему

Порядок поиска причины, почему генератор не дает зарядку на аккумулятор:

1. Проверьте, не оборван ли ремень привода вспомогательных агрегатов (или ремень генератора). Если ремень цел, проверьте его натяжение.
2. Если натяжение ремня в норме, а сигнализатор все равно горит, проверьте надежность подсоединения колодки жгута проводов и клеммы «плюсового» провода к генератору. Обратите внимание, что провода могут быть оборваны или обломаны внутри изоляции.
3. Проверьте надежность подсоединения проводов к клеммам АКБ.
4. Проверьте целостность передохранителя генератора в монтажном блоке моторного отсека. При необходимости замените перегоревший предохранитель.
5. Если после всех принятых мер лампа зарядки продолжает гореть при работающем двигателе, то, вероятнее всего, неисправен генератор (например, неисправен регулятор напряжения

Проверка обмоток

1. АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
2. К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
   • первая шина идет к стартеру;
   • вторая шина – к генератору.
3. «Плюсовый» вывод генератора передает напряжение:
   • на блок для предохранителей;
   • на замок зажигания.
4. С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
5. С предохранителей напряжение подается:
   • на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
   • на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
6. Следующий этап в цепи зарядки АКБ – передача тока на:
   • блок с предохранителями;
   • клемму генератора 61 (щеточный узел).

Видео: Низкое напряжение заряда с генератора ВАЗ-2107. Что делать Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:
