Не горят стоп-сигналы машины: как найти причину

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

• 6 – монтажный блок предохранителей;
• 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
• 19 – лампы, загорающиеся при нажатии на педаль тормоза.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

• 3 – монтажный блок;
• 8 – лампы габаритного света и стоп-сигналов;
• 11 – концевик тормозных огней;
• К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Не горят стоп сигналы на ВАЗ 2114: причины и способы их устранения

Определения признака неисправности

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Для того, чтобы устранить эту проблему, достаточно зачистить все контакты от появившихся на них окислов. Стоп-сигналы подают знак автомобилям, движущимся позади о том, что автомобиль начинает тормозить и позади идущий авто, увидев данный сигнал, так же сбавляет скорость. Где находится стоп сигнал на ваз 2115 — Все о Лада Гранта По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не работают стопы ВАЗ 2114 (2113)

• Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
• Неисправность лампы (ламп) установленной в стоп-сигнале;
• Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
• Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
• Повреждение электропроводки.

Датчик (лягушка) стоп-сигнала Лада Ларгус (педали тормоза) нового образца, датчик выключения стоп-сигнала Чтобы точно удостовериться в перегорании предохранителя, необходимо включить освещение салона. При неисправности предохранителя стоп-сигналов, свет в салоне автомобиля не загорится т.к. данный предохранитель F3 отвечает за освящение салона и бортовой компьютер.

Неисправность самих фонарей

Ее дорожки часто перегорают или отслаиваются, в результате чего фонари перестают работать. Решить эту проблему можно двумя путями — или перепаять дорожки (что можно сделать обычным паяльником, правда, не в дорожных условиях) или заменить плату на новую (большинство автомобилистов выбирает именно второй вариант).

Еще одной причиной того, почему не работают стоп сигналы ваз 2114, может быть окисление патронов ламп. Для того, чтобы устранить эту проблему, достаточно зачистить все контакты от появившихся на них окислов.

Лучше всего это выполнять одним из следующих способов:

Использовать же для очистки контактов автомобильный бензин или другие растворители — категорически не следует.

Последним вариантом неисправности стопов остаются сами лампочки. Давать здесь какие-либо развернутые советы не имеет смысла — нужно просто заменить перегоревшие лампочки на новые.

Следуя всем перечисленным выше советам, автолюбитель получает возможность проверить полностью всю электрическую цепь стоп-сигналов, начиная от блока предохранителей и заканчивая лампочками в фонарях. Благодаря этому гарантия того, что неисправность будет точно обнаружена и устранена, составляет 100%.

Предохранители и реле ВАЗ-2115 — Мир Дорог

Проверка тормозных ламп и «патронов» стоп-сигналов

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Обратите внимание Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые снятые с других световых устройств лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов. Для того, чтобы проверить его исправность, достаточно измерить напряжение на контактах вновь установленного предохранителя. Какие могут присутствовать неисправности? По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Устранение поломки

• мультиметр (подойдет даже самый простой);
• набор отверток;
• наждачная бумага (для очистки окисленных поверхностей);
• набор гаечных ключей.

Заключение Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Устранение поломки

Ниже приведены примеры исправления основных неисправностей и их легкий поиск.

Предохранитель

Это наиболее часто выводимый из строя элемент в поломке стоп-сигналов, а так же и наиболее легко устранимый. Для устранения поломки достаточно лишь заменить предохранитель на монтажном блоке.

Предохранитель, отвечающий за работу стоп-сигналов ВАЗ 2114, находится на блоке предохранителей под номером F3 и имеет ток плавкой вставки 10А.

Чтобы точно удостовериться в перегорании предохранителя, необходимо включить освещение салона. При неисправности предохранителя стоп-сигналов, свет в салоне автомобиля не загорится т.к. данный предохранитель F3 отвечает за освящение салона и бортовой компьютер.

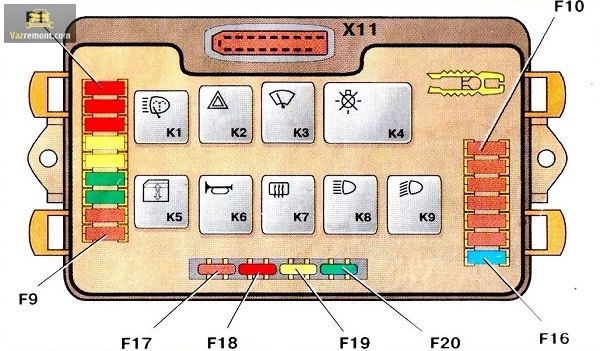

Ниже показана схема блока предохранителей ВАЗ 2114.

Датчик педали тормоза

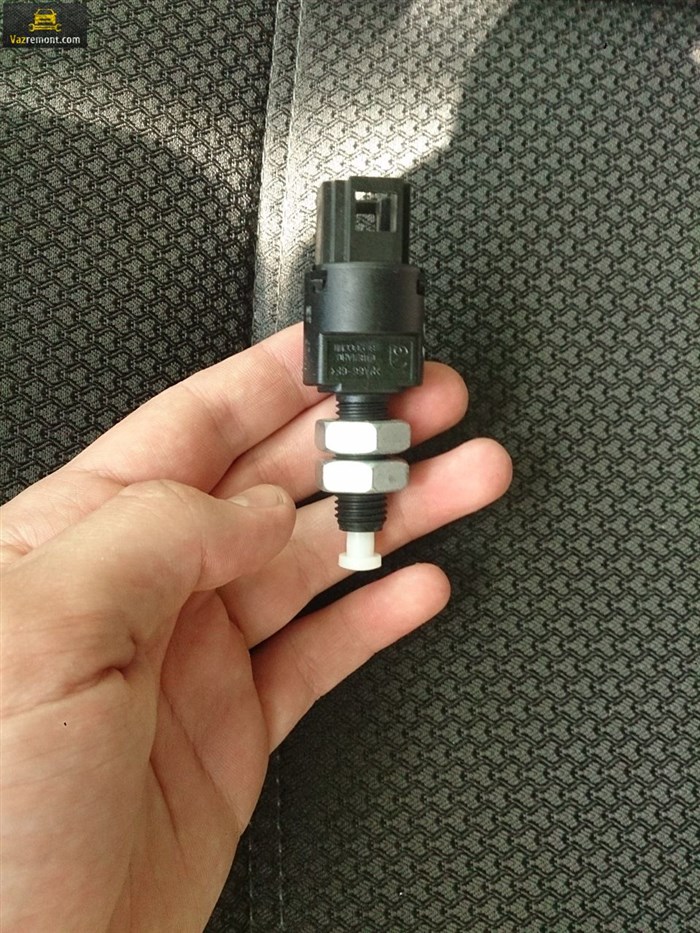

Датчик педали тормоза отвечает за включение стоповых сигналов при нажатии на педаль тормоза. Данный датчик расположен на педальном узле автомобиля и является своего рода концевым выключателем. При нажатии на педаль тормоза, контакты на датчики замыкают цепь питания стоп-сигналов и зажигают их лампы сигнализируя о торможении автомобиля.

Довольно часто на данной датчики ломается пружинка толкающая контакты на замыкание тем самым датчик не замыкает контакты при нажатии на педаль тормоза и стоповые огни не зажигаются.

Замена проводится с помощью набора ключей.

Перегорание ламп

Зачастую виновниками неисправности стоп-сигналов является перегорание ламп, но следует отметить что вероятность перегорания одновременно двух ламп очень мала. Чаще всего при перегорании лампы стоп-сигналов из строя выходит один фонарь.

Замена ламп производится из багажного отсека автомобиля.

Тип лампы устанавливаемый в задний фонарь стоп-сигнала ВАЗ 2144 – P21W – 12В.

Окисление патрона

Со временем от попадания влаги контакт на патроне, в который вставляется лампочка, может окисляться и контакт между патроном и лампочкой исчезнет, что приведет к невозможности прохода электрического тока до лампы, тем самым невозможности ее зажжения.

Данная проблема устраняется зачисткой контакта с помощью наждачной бумаги и контакта лампы.

Окисление разъема

Также как и с окислением патрона вследствие воздействия влаги контакты на разъеме окисляются, тем самым перекрывая путь электрического тока до лампы. При такой поломке чаще всего страдает весь фонарь и перестает гореть не только стоп-сигнал, но и сигнал поворотов, габаритов, заднего хода.

Проблема устраняется путем зачистки контакта наждачной бумагой и обработкой спиртом.

Повреждения платы

Ремонт спойлера ваз 2114

• Перегорание плавкой вставки предохранителя;
• Поломка датчика педали тормоза (лягушки);
• Перегорание спирали лампы стопового сигнала;
• Окисление контакта на патроне лампы;
• Окисление разъема всего фонаря;
• Повреждение на плате фонаря;
• Обрыв провода;

Локализация неисправности Иногда владельцы ВАЗ 2114 сталкиваются с обратной ситуацией, когда сами задние габариты работают, а вот индикатор на кнопке включения – нет: почти всегда это признак неисправности проводки в салонной панели. Справиться с неполадкой можно путем извлечения всего блока клавиш и тщательной протирки его контактов.

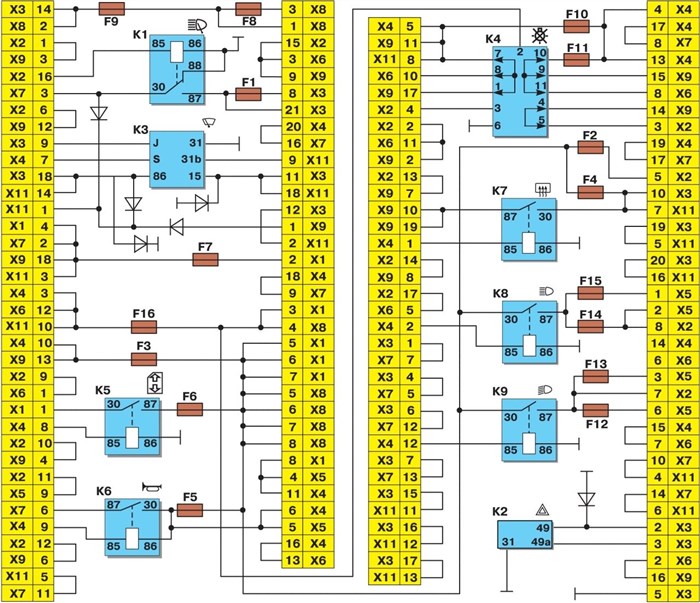

Предохранители и реле ВАЗ-2115, электрические схемы

Большинство причин подобных проблем кроются в блоке предохранителей. Нужно периодически проверять предохранители и реле ВАЗ-2115, очищать и заменять пришедшие в негодность детали. О том, какие предохранители за что отвечают в «пятнадцатой» и как решить многие проблемы с электрикой, пойдёт речь в этой статье.

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар.
Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом.
Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Принцип работы стоп-сигнала

• самое узкое место во всей конструкции — это эластичная плата;
• на втором месте, банальное перегорание или механическое повреждения лампочек;
• третьей причиной является проблема с предохранителем или реле;
• окисление контактов;
• обрыв проводки.

Неисправность самих фонарей Процесс замены представляет собой выполнение следующих шагов:

Предохранители и реле ВАЗ-2115 в моторном отсеке

Монтажный блок находится под капотом, недалеко от лобового стекла.

Реле ВАЗ-2115 в подкапотном блоке

К1 – реле очистителей фар .

Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации.

Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле.

Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом.
Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

К8 – реле дальнего света.

Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще.

Реле ВАЗ-2115 в подкапотном блоке

Причины поломок F5 (20 А) — звуковой сигнал.
