5 — резервный.
6 (5 А) — приборная панель. Если перестали работать стрелки, датчики или дисплей бортового компьютера на приборной панели, проверьте кроме этого, предохранители 18, 20, 38. Проверьте также разъём с проводами с тыльной стороны приборной панели.
7 (5 А) — лампы освещения госномера, корректор угла наклона фар.
9 (5 А) — антиблокировка тормозов ABS. Если перестала работать система ABS и на приборной панели загорелась одноимённая лампа, проверьте силовые предохранители 1, 4 и SA5 под капотом, а также датчики, расположенные у колёс. Скорее всего их провода перетёрлись, обломились или неплотно подключен разъём.
10 (5 А) — цепь реле стартера, управление электрооборудованием, датчик скорости. Если не работает стартер, проверьте кроме этого, предохранители 19, силовой предохранитель SA3 под капотом и реле R3. Если автомобиль из салона куплен недавно, и в морозы перестал крутить стартер (щёлкает), скорее всего в нём замёрзло масло, нужно прогреть автомобиль.
11 (5 А) механизм корректора угла наклона фар.
12 (5 А) — электрорегулировка боковых зеркал. Если перестали регулироваться зеркала, проверьте проводку между кузовом и передними дверями, и внутри самих зеркал. Чтобы включить подогрев зеркал, поверните джойстик регулировки зеркал на 180 градусов.
14 (5 А) — подушки безопасности. При запуске двигателя лампа подушек безопасности на приборной панели должна загораться примерно на 5 секунд и гаснуть. Если она продолжает гореть, значит есть неисправность или сохранённая ошибка аварии в памяти. Для установки точной причины нужна диагностика.
15 (5 А) — обогрев форсунок стеклоомывателей. Обогрев форсунок работает при включении обогрева зеркал (поворот джойстика на 180 градусов). Если не работает, проверьте соединения и состояние проводов под капотом в месте подключения к форсункам.
17 (10 А) — э/м клапан адсорбера, лямбда-зонды.
18 (5 А) — задняя противотуманная фара, приборная панель.
19 (5 А) — лампы передних габаритных огней, аудиосистема, блок управления электрооборудованием, сигнал положения «запуск двигателя» ключа в замке зажигания.
20 (5 А) — подрулевые переключатели, приборная панель. См. пред. 6.
21 (10 А) — свет в салоне и багажнике. Если плафон освещения не работает ни в одном положении, проверьте лампы в нём, переключатель и проводку. Если свет не загорается только при открытии дверей, проверьте концевые выключатели в дверях, их разъёмы и проводку от них до блока управления.
22 (5 А) — климат-контроль, блокировка ключа в замке зажигания. Если при включении печки и выставлении горячей температуры, дует холодный воздух, скорее всего у вас низкий уровень антифриза в бачке или попал воздух в систему охлаждения.
Проверьте также не засорились ли воздухозаборники, вентилятор и радиатор, при необходимости почистите. Дело может быть и в заслонках, проверьте чтобы они открывались и закрывались корректно. Если мотор отопителя не крутится совсем, проверьте его исправность, подав на него напрямую питание 12 В.
Блок предохранителей и реле Фольксваген поло седан
Назначение предохранителей монтажного блока “А” в Фольксваген Поло седан
Как заменить лампочку габаритных огней на Фольксваген Поло седан

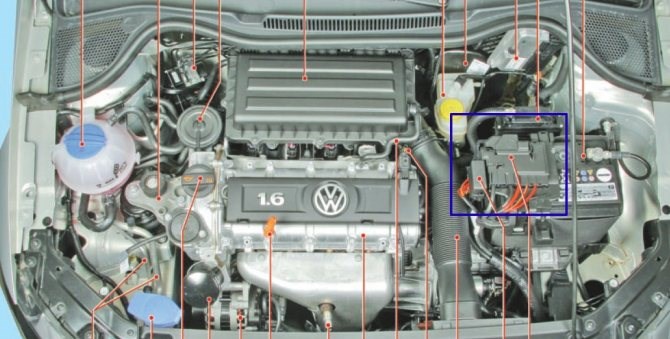

Тема: Не горят задние правые габаритные огни | Volkswagen New Описание начнём с блока, отвечающего за работу мощных по току потребителей. Он находится под капотом. Эта схема предохранителей в Поло седан оснащена плавкими вставками в количестве семи штук. Второй и седьмой слот в этом подразделении – резервные, оставлены для возможного подключения дополнительных приборов.
Блок предохранителей Volkswagen Polo седан

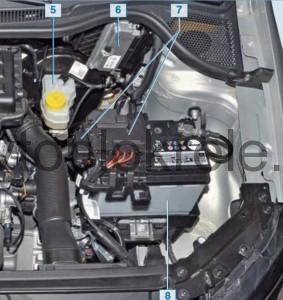

Для доступа к блоку C в моторном отсеке освободите пластмассовые защелки и снимите крышку монтажного блока
Обозначение предохранителя (номинальный ток, А)
Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения
Блок управления электродвигателем вентилятора системы охлаждения
Для доступа к монтажному блоку A в моторном отсеке необходимо нажать на фиксатор крышки предохранителей и снимаем крышку
Предохранители монтажного блока А в моторном отсеке
Обозначение предохранителя (номинальный ток, А)
Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей SВ4, SB20 SB56, реле стояночных огней, реле электропитания клеммы 30
Блок управления усилителя рулевого управления
Блок управления вентилятора системы охлаждения
Блок предохранителей и реле фольксваген поло седан в салоне.
Блок предохранителей находится под рулем за пластиковой крышкой.
Чтобы добраться до предохранителей в салоне необходимо потянуть крышку монтажного блока и снять ее
Обозначение предохранителя (номинальный ток, А)
Подрулевые переключатели, насос омывателя ветрового стекла
Реле топливного насоса, блок управления двигателем
Регулятор направления пучков света фар, фонари подсветки номерного знака
Блок управления ABS, выключатель ASR/ESP, подрулевые переключатели
Датчик скорости автомобиля, селектор автоматической коробки передач, блок управления электропакетом, выключатель зажигания
Таблица типов ламп VW Polo
2276-6-13-9-13 По соседству с блоком силовых вставок установлен блок из шести предохранителей в Polo sedan. В нём автолюбитель найдёт детали, защищающие систему ABS (2 шт.), вентилятор на радиатор охлаждения, блок управления этим вентилятором. Тут же расположена вставка на оборудование бортовой сети. Один слот остаётся в резерве.
