Как подключить на Android

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

• Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

• Подключить ELM327 в соответствующий разъем.
• Завести двигатель авто.
• Активировать блютуз на мобильном устройстве.
• Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
• Нажать на «Поиск нового оборудования».
• Дождаться, пока на экране телефона не отобразится список доступных устройств.
• Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
• Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
• Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Диагностический сканер obd2 elm327 Bluetooth

• Подключить сканер к разъему в авто.
• Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
• Справа будет синяя стрелка, на которую необходимо нажать.
• В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
• Чуть ниже необходимо указать порт 35000.

ELM327 — что это такое. Как им пользоваться? И причем тут версия 1.5 и 2.1 | Автоблог После установки соединения автовладелец может открыть ПО и приступать к установке подходящих параметров. Обычно у многих не возникает проблем, как настроить елм 327 блютуз на андроид. В самой утилите следует зайти в «Настройки адаптера». В качестве типа подключения должен быть выбран блютуз.

Как узнать совместимость сканера с автомобилем по году выпуска

Япония – вторая страна, которая с 2000 года массово стала оснащать 16 контактными DLC свои Тойоты, Ниссаны, Мазды и другие модели авто, поставляемые в США и Европу. С 2003 года принимается японская версия стандарта JOBD и для праворульных моделей. С этого времени их также можно продиагностировать с помощью сканеров на базе ELM327.

В Западной Европе 16 Pin разъём сначала появился на машинах с бензиновыми двигателями, а затем и на дизелях. Произошло это соответственно в 2001 и в 2004 годах.

В России данный стандарт не является обязательным, что не мешает автомобилестроителям, включая АвтоВАЗ и ГАЗ, выпускать для экспорта модели с разъёмом 16 Пин. Следовательно, устройство подходит и для многих отечественных легковых машин и микроавтобусов.

Ниже приведена таблица, которая поможет ориентировочно определить, для каких авто подходят приборы ELM327 OBD2. Примите во внимание, что автомобили, произведенные в указанных странах для экспорта, могли и ранее оснащаться разъёмами 16 Pin.

Важно: если у вас авто с разъёмом другого типа, например, 12 Pin или 14 Pin, вы также сможете использовать ELM327, но через переходник. Главное, чтобы поддерживался интерфейс OBD2.

Как подключить и пользоваться автосканером OBD2

Как пользоваться автосканером ELM327 А теперь я вкратце расскажу Вам о программах, которыми я пользуюсь:

Подключение сканеров к нестандартному разъёму

1. Подключаем сканер к разъёму OBD-2 на ЭБУ, ждём примерно 20 секунд. Если на автосканере начали мигать светодиоды – можно приступать к его подключению к Андроид-устройству.
2. Запускаем на смартфоне сканирование Wi-Fi сетей, в появившемся списке должна иметься запись типа WiFi_OBD2 или её вариации.
3. Нам необходимо выполнить некоторые настройки, для чего зажимаем наименование появившейся сети, а выпавшем меню выбираем пункт «Изменить сеть».
4. На появившемся экране ставим галочку напротив пункта «Дополнительные параметры».
5. Жмём на параметр «Настройки IP», переходим по вкладке «Пользовательские» (или «Статические»).
6. Вручную вводим IP-адрес, который должен начинаться с 192.168.0, а последняя цифра должна быть больше 10, поскольку по умолчанию адрес 192.168.0.10 присваивается самому автосканеру.
7. Нажимаем кнопку «Сохранить» – если всё сделано правильно, статус сети изменится на «Подключено».
8. Остаётся только установить приложение, позволяющее работать с диагностическим устройством, запустить и настроить его. В качестве примера рассмотрим распространённую программу Torque.
9. В пункте меню «Состояние адаптера» выбираем подпункт «Настройки».
10. В появившемся меню выбираем пункт «Настройки адаптера OBD».
11. Жмём «Тип подключения», выбираем сеть WiFi.
12. Программа сама должна определить адрес сканера (192.168.0.10), если это не так – прописываем его вручную, а в графе «Порт» указываем значение 35000.
13. Настройки выполнены, можно приступать к работе с диагностическим устройством.

А теперь рассмотрим процедуру подключения адаптера OBD2 к смартфону через Bluetooth.

• сначала подключаем сканер к разъёму OBD-2 на ЭБУ;
• включаем смартфон, запускаем поиск доступных соединений;
• появится список устройств со включённым Bluetooth, выбираем наш адаптер;
• вводим код (пароль) подключения, который можно узнать из документации к автосканеру.

Если документация утеряна, можно попытаться ввести следующие пароли, один из которых может оказаться валидным:

Подключение сканера к ПК с ОС Windows

1. Подключаем сканер к разъёму OBD2 на ЭБУ, ждём примерно 15 – 20 секунд. Если на автосканере начали мигать светодиоды – можно приступать к его подключению к компьютеру.
2. В панели управления выбираем вкладку «Устройства и принтеры» (она может называться и по другому, например, «Принтеры и факсы»). Добавляем обнаруженный Bluetooth-адаптер, который должен иметь наименование, включающее слово «OBDII», «OBD2» или «CHX».
3. При появлении запроса на ввод PIN-кода проставляем комбинацию «1234» (пароль для ELM327 по умолчанию), если он не подходит – комбинацию «6789».
4. После добавления автосканера будут высвечены зарезервированные для него входящие/исходящие COM-порты, последний следует запомнить.
5. После запуска диагностической утилиты необходимо в настройках программы прописать порт, который мы ранее запомнили.

Для каких моделей авто подходит сканер ELM327 OBD2

Описание стандарта OBD2 на уровне диагностического разъёма

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Запускаем на смартфоне сканирование Wi-Fi сетей, в появившемся списке должна иметься запись типа WiFi_OBD2 или её вариации. После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль. Подключение и настройка Elm327 Bluetooth к Android: инструкция по автосканеру По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

С какими автомобилями совместим сканер

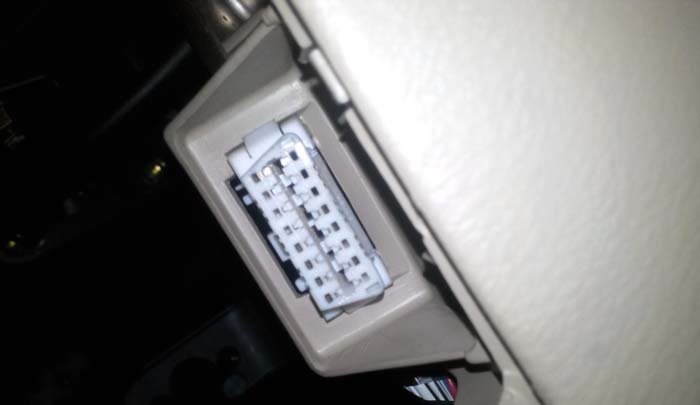

• под приборной панелью (слева от руля);
• в районе разъёма для пепельницы;
• под заглушками, которые обычно имеются на консоли всех современных авто;
• под кронштейном ручного тормоза;
• во внутреннем пространстве подлокотника.

Версия 1.5 и 2.1 в чем разница? Сути это не меняет, работает он всегда одинаково. Для того чтобы вам считать информацию, нужно поставить специальное программное обеспечение, либо:

Как им пользоваться?

Буду рассматривать самый распространенный, так называемый ELM327 mini, синего цвета, работает по Bluetooth. Именно его купили уже миллионы владельцев по всему миру.

Стоит отметить, что вам придется на свой планшет, а скорее всего на телефон, поставить специальные программы. Итак, теперь пошагово:

• Выбираем программу на смартфон, их реально сотни в Google Play (лично я пользуюсь ANDROID), думаю на IPHONE их также много. Однако большое распространение получила программа «TORQUE» (она простая и понятная). Есть бесплатная версия, так называемая «LITE», а есть платная «PRO» (стоимость 165 рублей, однако многие «умельцы» могут найти ее бесплатно). И в бесплатной версии вы сможете сбрасывать ошибки, смотреть различные параметры и т.д. Однако «PRO» версия имеет другой интерфейс и расширенные возможности по считыванию температуры (именно этот параметр очень ценен для меня). Собственно ставим ее и дальше переходим к настройке и подключению

• Идем к машине, в разъем подключаем наш ELM327, на смартфоне активируем Bluetooth, нужно выбрать в настройках именно наш девайс, вводим пароль, на многих китайских сканерах он либо «0000», либо «1234». В программе будет моргать машинка сверху, как только она перестанет моргать, значит соединение установлено!

• Все, дальше наслаждайтесь! Можете использовать встроенные функции, либо добавлять свои, есть очень большой список.
• Отдельно хочется отметить что у этой программы нужно настроить специальные PID датчики, без них «прога» будет не видеть и не отображать большую часть датчиков. По умолчанию вшиты на такие автомобили как MERCEDES, FORD, GM, OPEL и еще несколько. НО НЕ НА ВСЕ! Чтобы их добавить переходим — шестеренка (на главной странице, слева внизу) — настройка — управление дополнительными PID — добавляем нужный набор.

Наиболее частые ошибки при подключении

Что такое Elm327 и для чего используется Рассмотрим, как установить такое соединение:

Адаптер OBD2 ELM327 1.5 Bluetooth — автосканер или просто игрушка…

Недавно реально задумался над вопросом самостоятельной компьютерной диагностики своего авто.

Почитав много форумов и различных статей я выделил для себя 2 автомобильные сканеры, которые подходят для моей «Ласточки». Они имеют достаточно широкий функционал за относительно небольшую цену, а именно:

Но выбрасывать кругленькую сумму за оригинальный авто сканер я не хотел (так же как и покупать дешевую китайскую копию), поэтому решил начать с чего-то простого, а именно с ELM327.

ELM327 — диагностический сканер для автомобилей, оснащенных диагностическим разъемом OBDII. Работает по К линии или CAN-шине.

В интернет есть много предложений где можно купить данный сканер.

Внимание! В продаже появились поддельные адаптеры версии 1.5. Внутри установлен дешевый чип, тот же что и в адаптерах с версией 2.1! Будьте осторожны, они стоят намного дешевле реальной версии 1.5!

Нужно брать только реальную версию 1.5! С чипом PIC18F25K80!

Быстро определить поддельный или подлинный ELM327 Bluetooth / Wi-Fi адаптер — поможет ELM327 Identifier.

ELM327 Identifier — разработано для определения настоящей версии вашего ELM327 адаптера, т.к. множество китайских клонов данного устройства часто заявляют о неверной совместимости.

ELM327 Identifier посылает почти все возможные AT команды и показывает, какие из них, официально поддерживаются Вашим ELM327 адаптером. Таким образом, Вы можете очень быстро выяснить, действительно ли заявленная версия адаптера соответствует действительности или же это подделка.

Некоторые AT команды требуют подключение к автомобилю по определенным протоколам. Поэтому, для корректных результатов эти команды не проверятся данным приложением. Общее количество AT команд — 103.

Выбрал по трем причинам:
— Реальная версия адаптера 1.5 и качественный чип
— Кнопка ON / OFF
— Услуга OLX доставка

Скажу честно после года пользования ELM327 впечатления только положительные. Как год назад подключил его к машине, так он год с нами и катается))) Когда надо включил, не надо — выключил. Компактный, хорошо прячется под крышкой предохранителей. Легко подключается к телефону. Соединение держит стабильно.

К сожалению он не имеет того функционала что профессиональные сканеры но пока что мне хватает)))

А теперь я вкратце расскажу Вам о программах, которыми я пользуюсь:

Olivia Drive | ELM327 OBD2 — приложение представляет собой бортовой компьютер для автомобилей работающих по интерфейсу OBDII с помощью стандарта SAE J1979 который умеет отображать следующие параметры:

Технические характеристики сканера

В заключении (63 голосов, средний: 4,51 из 5)

Порядок подключения и работы со устройством

Диагностический автосканер ELM327 Bluetooth связывается с бортовым компьютером автомобиля через разъём OBD2. После установки в разъём устройство по Bluetoothсвязывается с мобильным устройством владельца автомобиля.

Обратите внимание, ваше мобильное устройство должно работать на ОС Android, поскольку именно для этой оперативной системы разработана специальная программа передачи данных от сканера на мобильное устройство. Программа Torque поставляется в комплекте со сканером на отдельном диске. Именно эта программа и будет отображать все обнаруженные ошибки, высвечивать показания датчиков.

При подключении ELM327 к внутренней сети автомобиля вам следует разблокировать телефон и активировать программу Torque. При первом включении программы вам необходимо установить устойчивую связь между сканером ELM327 Bluetooth и указанной программой. Для этого вам необходимо:

1. Войти в раздел Bluetooth и включить его.
2. Затем включить «Поиск новых сетей». Телефон должен найти «Новое устройство».
3. Нажмите на эту строку, если у вас мобильное устройство с сенсорным экраном, или наведите на него курсор активации, если у вас телефон без сенсорного дисплея.
4. Диагностический mini-сканер ELM327 автоматически авторизируется на вашем мобильном устройстве.

Обратите внимание, существует два вида комплектации сканера – в синем корпусе (он более компактный) и в черном корпуса (более крупное устройство). Синий сканер авторизируется без паролей, тогда как у черного сканера есть три варианта предустановленных паролей:

Последний пароль реже всего встречается как заранее установленный на сканере.

1. После, того как диагностический сканер авторизовался на вашем мобильном устройстве, заходите в программу Torque.

Обратите внимание, о том, что установлена устойчивое соединение с бортовым компьютером в программе свидетельствует синий логотип стилизованной машины. Если этот логотип не загорается, значит вам необходимо:

• Зайти в «Настройки»;
• Зайти в «Настройки адаптера OBD2»;
• Зайти в «Выберите Bluetooth-устройство» (находится в самом верху списка);
• Выберите «Устройство obdii» и поставьте напротив него точку.

Обратите внимание, данная последовательность действий гарантирует устойчивое соединение на мобильных устройствах Samsung. Возможно, на мобильных устройствах других производителей указанная последовательность будет другой.

2. Протестируйте корректную работу сканера. Для этого достаточно просто подгазовать автомобиль, чтобы мотор увеличил количество оборотов. Это действие должно быть тут же отображено в программе: стрелка стилизованного тахометра укажет, насколько выросли обороты в двигателе.

Как узнать совместимость сканера с автомобилем по году выпуска

Оценка применимости: визуальный осмотр и изучение документов

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В России данный стандарт не является обязательным, что не мешает автомобилестроителям, включая АвтоВАЗ и ГАЗ, выпускать для экспорта модели с разъёмом 16 Пин. В панели управления выбираем вкладку Устройства и принтеры она может называться и по другому, например, Принтеры и факсы. ИТОГ По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

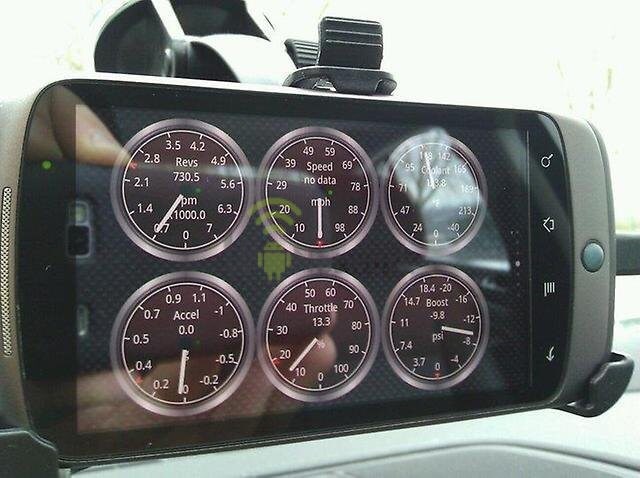

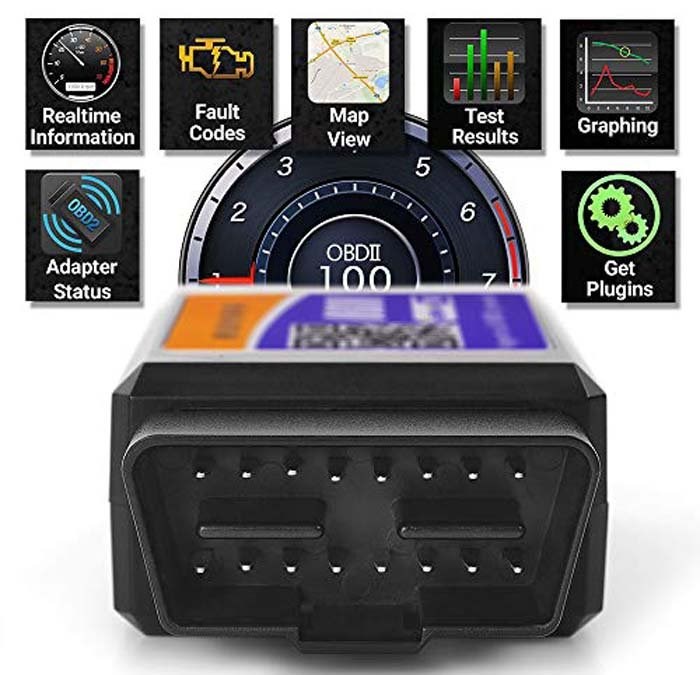

Краткий обзор популярной программы Torque

• ISO15765-4 (CAN-шина): автомобили Ауди, Вольво, Крайслер, Мазда, Мицубиси, Опель, Пежо, Порше, Рено, Сааб, Фольксваген, Форд, Ягуар.
• ISO14230-4 (KWP2000): Дэу, Хёндай, КИА.
• ISO9141-2: Ауди, БМВ, Инфинити, Лексус, Мерседес, Ниссан, Порше, Тойота, Хонда.
• J1850 VPW: Бьюик, Дженерал Моторз, Додж, Исузу, Кадиллак, Крайслер, Шевроле.
• J1850 PWM: Линкольн, Мазда, Форд.

Поддержание стандарта OBDII — главное условие совместимости Важно: если у вас авто с разъёмом другого типа, например, 12 Pin или 14 Pin, вы также сможете использовать ELM327, но через переходник. Главное, чтобы поддерживался интерфейс OBD2.
