Где крепить противотуманки

На самом деле, задача упрощается еще изготовителем, который уже предусмотрел места в бампере под противотуманки, так что даже выпиливать в бампере ничего не потребуется. Таким образом, вся суть наших работ будет сводиться к тому, чтобы надежно закрепить корпуса фар в предназначенных гнездах, а затем грамотно провести электрическую цепь.

Перед тем, как мы перейдем к процедуре монтажа, хотим напомнить, что существуют строгие требования, которые касаются установки противотуманок и других источников освещения со стороны правил дорожного движения. Поэтому, чтобы не вызывать праведный гнев сотрудников ГИБДД, крепите противотуманные фары на Шкода Йети и других моделях в штатных посадочных гнездах.

Стоит придерживаться штатных мест установки ПТФ

Установка фар

Чтобы поставить новые источники света будем делать следующие действия:

• снимаем с защелок центральную решетку;
• как только открылся доступ к заглушкам, подденьте их осторожно отверткой и извлеките наружу;
• теперь достаем наши фары и вставляем в них лампочки Н8;
• разъемы для Н8 соединяем с удлиненной предварительно проводкой;
• можно вставлять фару в предназначенное под нее гнездо, как показывает видео в этой статье и закреплять ее.

Основные нюансы электрических работ

Можно переходить к электрической части установки противотуманок. Не забывайте перед всеми подобными работами отбросить минусовую клемму вашей АКБ. Старайтесь соблюдать требования, которые предлагает написанная инструкция, поскольку любой брак может впоследствии стать причиной короткого замыкания.

Иллюстрированная схема электрооборудования Шкоды модели Фабия 2

Кабель с обеих фар нужно собирать и связать вместе и уже одним общим проводом тянуть в салон автомобиля. Это делается с той целью, что именно там располагается блок с предохранителями, переключатель режимов освещения и блок, отвечающий за работу световых приборов.

Используйте только качественные разъемы

Важно! Противотуманные фары на Шкоду Фабия подключайте только к центральному блоку управления. У Фабии I и II это предусмотрено самим алгоритмом блока. В то время как противотуманные фары на Шкоду Октавия А7 требуют смены блока. Производитель рекомендует питать противотуманки к контакту №38.

Поэтому из указанного контакта требуется извлечь пины и обжать в них свободную часть проводки. Если свободных пинов у вас не окажется – их придется дозаказать отдельно.

Для установки отдельной кнопки придется вырезать отверстие

Другие возможные сложности

Итак, у нас возникла необходимость в замене блока переключателей света на другую его разновидность, в которой есть функция противотуманных огней:

• острая отвертка понадобится нам, чтобы поддеть посадочный ободок;
• теперь можно извлечь его из гнезда, освободив защелки;
• отключаем от разъема колодки;
• новый блок легко и просто вставляем на место прежнего благодаря идентичности крепежа;
• теперь можно утапливать его в приборку.

Управление внешним освещением Skoda Fabia II 2007 — 2014

Не горит одна противотуманка на ВАЗ-2110

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Переключатель указателей поворота и дальнего света служит также для включения и выключения стояночного освещения и светового сигнала. Для того, чтобы устранить эту неприятность, достаточно убрать окислы, зачистив контакты фар шкуркой с некрупным зерном или хорошо протерев WD-40, Уайт-Спиритом либо керосином. Противотуманные фары Шкода Фабия 2 – от монтажа до ксенона • DRIVER S TALK По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Предохранители Шкода Октавия Тур a4 и реле с описанием назначения. Элеткросхемы.

• две противотуманных фары;
• гофрошланг для защиты проводки;
• 10 метров проводки диаметром 0,75 мм;
• пара лампочек Н8 и штекеры к ним;
• пара соединительных колодок;
• реле;
• усовершенствованный переключатель.

На ВАЗ-2110 не горят противотуманки, что делать? В случае появления неисправности у переключателя света, автоматически загораются фары ближнего света.

Типичные причины выхода из строя предохранителей

• Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов;
• Покупка неоригинальных расходных материалов (модулей);
• Нарушение технологии монтажа;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции, клемм, концевиков силовых кабелей;
• Окисление клемм;
• Ослабленная фиксация контактов;
• Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.

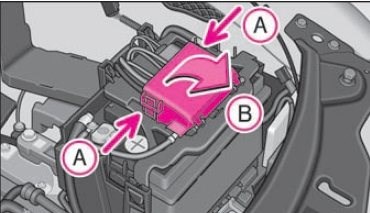

Плавкие предохранители

Почему горят предохранители в машине: причины, устранение

1. Основной плюс (красный). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Шкода октавия не горят противотуманки — Авто журнал Альянс Авто После завершения поворота указатели поворота автоматически выключаются.

Самостоятельная диагностика

Главное правило замены – ставить деталь с таким же номиналом тока срабатывания, которая использовалась до этого. При отсутствии выбора отклонение не должно превышать 30% штатного значения.

Визуальная проверка

Корпус деталей намеренно изготавливается из прозрачного материала и обрыв, распыление, другие случаи повреждения определяются невооруженным глазом. Сразу следует обращать внимание на целостность плавкой вставки. Далее ищутся следы оплавления пластмассового корпуса. На неисправность детали могут указывать следы термического, искрового воздействия на контакты.

С помощью мультиметра

Осмотр не гарантирует надежного результата. Проверка с помощью приборов более информативна. Мультиметр позволяет разрешить сомнения в сложных ситуациях, показав величину сопротивления. При исправном предохранителе на его концах не будет зафиксировано напряжение, а в случае неисправности вольтметр покажет значение бортовой сети.

Для определения целостности предохранителя не требуется наличие тестера, достаточно пробника или электрической лампочки. При исправной детали они ничего не покажут. В случае перегоревшего предохранителя лампочка загорится.

Превышение допустимого предела силы тока

• короткое замыкание (КЗ) непосредственно в нагрузке (потребителе);
• КЗ в проводке, вызванное нарушением изоляции и замыканием на корпус;
• повышение напряжения бортовой сети;
• использование неверного номинала;
• плохое соединение с контактами колодки;
• физико-химический износ.

Короткое замыкание в электрической цепи Эти осветительные приборы отличаются излучаемым светом. Они могут гореть желтым или белым светом, главная их особенность в том, что они не освещают туман впереди, упираясь в него лучом, а создают плоский, широкий луч, который стелется вдоль дороги.

Лампы в ПТФ перегорели

Включение ПТФ ВАЗ 2114 производится через реле, которое установлено в блоке предохранителей или в другом месте, которое было выбрано электриком при самостоятельном монтаже противотуманок. Проверить исправность реле противотуманных фар ВАЗ 2114, можно включив кнопку ПТФ. Если при этом вы слышите внутри щелчок, значить реле исправное, если нет, выполните его замену

Кнопка включения противотуманных фар также может оказаться причиной, которой они не работают. Замена кнопки включения и выключения ПТФ ВАЗ 2114 выполняется довольно легко.

Нет питания

1. Проверяем, идет ли питание на кнопку ПТФ (если горит лампочка включения ПТФ, то здесь все нормально).

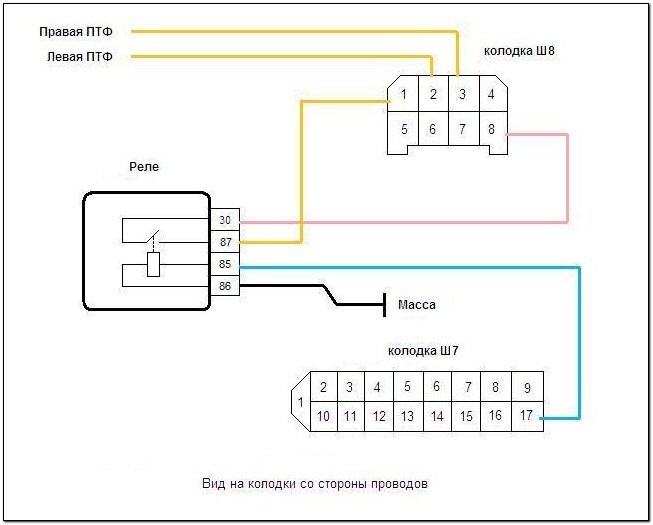

2. Проверяем питание реле на контакты 30 и 87 (смотрите схему). Провода от этого реле идут на колодки ш7 ш8 монтажного блока (они обозначены).

Если же питание отсутствует – его нужно искать, искать обрыв провода. Скорее всего проблема в данном случае банальная – отвалился или заржавел провод.

Полезные статьи: Какие ПТФ выбрать? – выбираем противотуманки на рынке.

Как установить ПТФ? – устанавливаем ПТФ своими руками на норму.

С помощью мультиметра

1. Возможность своевременного маневра, которая в обычных условия попросту не представляется выполнимой. Нередко водители, не имеющие ПТФ, оказываются за пределами дорожного полотна. Секрет заключается в ширине светового луча, который открывает полноценный обзор на разметку и обочину.
2. Увеличенная дальность освещения (и, как следствие, обзора). Такое свойство обеспечивается благодаря более плоскому световому потоку, который в большей мере распространяется в ширину. Учитывая более высокую температуру дорожного покрытия по сравнению с оным показателем у тумана, он не опускается непосредственно на землю. Поэтому обладатели ПТФ имеют видимость, которая в среднем на десять метров дальше по сравнению со стандартной оптикой.
3. При условии профессиональной настройки, противотуманные фары не слепят проезжающие мимо транспортные средства, позволяя им лучше наблюдать вас. Это в значительной степени повышает безопасность, снижая риск возникновения ДТП.

Шкода октавия не горят противотуманки Включение противотуманных фар

Управление внешним освещением Skoda Fabia II 2007 — 2014

1. Снимите крышку блока предохранителей, расположенного с левой стороны передней панели.

2. Установите переключатель света Шкода Фабиа 2 в положение O.

3. Включите дневной режим освещения выключателем.

Деактивация дневного режима освещения

1. Снимите крышку блока предохранителей, расположенного с левой стороны передней панели.

2. Выключите дневной режим освещения выключателем.

3. Поверните переключатель освещения в положение габаритных огней (I) или ближнего света (ІІ).

Включение противотуманных фар

1. Сначала установите переключатель освещения в положение (I) или (ІІ).

2. Установите переключатель освещения в положение А.

Включение заднего противотуманного фонаря

1. Сначала установите переключатель освещения в положение (І) или (ІІ).

2. Установите переключатель освещения в положение В.

Если автомобиль не оснащён противотуманными фарами, противотуманный задний фонарь Шкода Фабиа 2 включается поворотом переключателя в положение (І) или (ІІ) с установкой непосредственно в положение В. Такой переключатель имеет только одно положение, а не два.

Если автомобиль оборудован тягово-сцепным устройством в заводской комплектации или дооборудован тягово-сцепным устройством из ассортимента оригинальных принадлежностей SKODA, то при включении заднего противотуманного фонаря во время движения с прицепом включается только задний противотуманный фонарь прицепа.

Корректор фар Шкода Фабиа 2

Основные причины неисправности ПТФ

• Передние сиденья автомобиля заняты, багажник пуст (–);
• Все сиденья автомобиля заняты, багажник пуст (1);
• Все сиденья автомобиля заняты, багажник загружен (2);
• Сиденье водителя занято, багажник загружен (3).

Визуальная проверка Здесь вариантов может быть предостаточно. Если не считать повреждения самой лампы или её спирали, то картина такая:

Не горит одна противотуманка на ВАЗ-2110

Здесь вариантов может быть предостаточно. Если не считать повреждения самой лампы или её спирали, то картина такая:

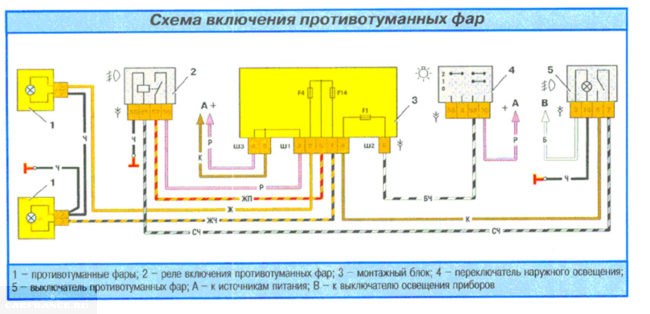

1. Предохранитель . При грамотной установке ПТФ на десятку, как правило, используют схему, представленную выше. Как видно из схемы, за работу каждой из ламп отвечает отдельный предохранитель, F4 или F14. Они находятся в монтажном блоке, который расположен в нише передней панели слева от водителя. При замене предохранителя не используем жучков и перемычек, а только новые предохранители.

За переднюю правую противотуманку отвечает предохранитель F4, за левую – F14, оба на 10А.

Находим идущие от фар провода с колодками и проверяет их состояние.

Блоки в салоне

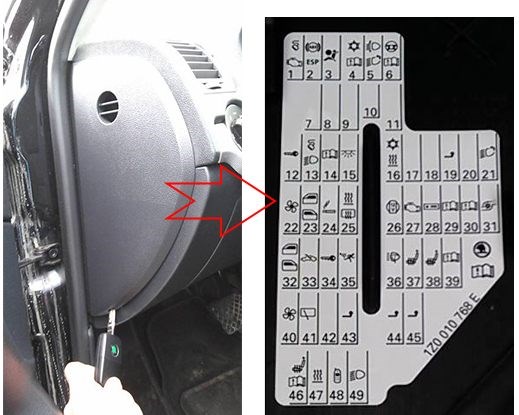

Блок предохранителей в салоне

Количество элементов в блоке и их назначение может отличаться от представленного и зависит от года выпуска, уровня комплектации авто и страны назначения поставки.

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

За прикуриватель отвечает предохранитель номер 24 на 15А. А за омыватель лобового стекла номер 42, так же наминалом 15А.

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

• B4 — реле напряжения питания (30)
• B5 — реле обогрева заднего стекла
• B6 — реле звукового сигнала
• B7 — реле -1- насоса омывателя стекла
• B8 — реле -2- насоса омывателя стекла
• B9 — кoммутaциoннoe рeлe для кoнтaктa X

В данном исполнении, тут находится и центральный блок управления.

Дополнительный блок реле над ЦБУ

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.
