Не горит лампочка зарядки аккумулятора

Внимание! Аккумуляторная батарея должна находиться в заряженном состоянии во время всего срока эксплуатации – при долгом нахождении с низким уровнем заряда происходит быстрая сульфатация пластин и потеря ёмкости.

• Разрядился аккумулятор – самая распространённая причина. При включении бортовой сети и поворота ключа в замке зажигания до запуска двигателя происходит падение напряжения до критического уровня, контрольная лампочка не загорается, остальная индикация на приборной панели горит тусклым светом, пуск силового агрегата невозможен.
• Перегорел предохранитель – вышедший из строя предохранитель в монтажном блоке отключает питание лампочки АКБ. Как правило, в общей цепи он отвечает за всю подсветку щитка приборов номиналом на 10 Ампер.
• Неисправность электрической цепи – окисление контактов на разъёмах, либо плохо закреплённые клеммы, предохранитель в гнезде или обрыв участка проводки приводит к отказу индикатора АКБ. Проблема также может быть вызвана нарушенной изоляцией – короткими замыканиями.
• Перегорел индикатор – светодиод (лампочка) вышла из строя.
• Неисправно реле предохранителей – в отечественных моделях автомобилей (классика ВАЗ) монтажный блок предохранителей снабжён реле на каждую цепь по отдельности. Отказ реле на участке к индикатору отключает питание.
• Другие причины – поломка узла генератора. Диодный мост или реле напряжения работают с нарушениями, происходят скачки напряжения в сети с увеличением оборотов двигателя, нет зарядки аккумулятора (в таких случаях лампочка может гореть постоянно, либо мерцать с последующим отключением).

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 — 2107

• Предохранитель можно считать исправным, если на обеих его ножках есть напряжение;
• То же самое нельзя сказать, если ток имеется только на входе;
• Если на обеих ножках предохранителя напряжение полностью отсутствует, это тоже признак неисправности.

Пропала зарядка на ваз 2107 инжектор причины

Реле предохранителей Ваз 2107

Инструменты и приспособления для самостоятельного выявления неисправностей

Инструменты позволят быстрее и проще выполнить диагностику и выяснить причину, например, почему пропала зарядка. Поэтому необходимо подготовить следующее:

• мощную переносную лампу для хорошего освещения;
• автотестер с щупом и зажимом;
• нагрузочную вилку для аккумуляторной батареи;
• кабельный трекер или кабелеискатель для поиска электропровода/кабеля и прослеживания всей электроцепи в кабельной линии до реле – включает в себя приемник и передатчик;
• мультиметр для прозвона лампочки;
• регулируемый блок питания с регулировкой напряжения;
• крестовидную и прямошлицевую отвертки;
• пассатижи и наждачку (требуется для очистки оксидированных контактов).

Не заряжается АКБ на ВАЗ 2107 на

С чего начать проверку

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Чтобы защититься от ситуации с разряжённым АКБ на дороге, владельцам этих машин следует держать под рукой запасную лампочку. Не горит лампа зарядки аккумулятора при включении зажигания: проблемы с лампочкой индикатора. Почему контрольная лампа АКБ не горит, но заряд идет? По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Нет зарядки или быстро разряжается АКБ на Ваз 2105: распространенные причины способы решения проблемы

• Контакты. Довольно распространенная поломка. Как правило, проявляет себя в период оттепели после зимних холодов. Это происходит по той причине, что на разъемах оседает конденсат и влага. Они провоцируют окислительные реакции. Проявляются подобные неисправности в виде нестабильного функционирования лампочки. Один день она может гореть нормально, а другой – не функционировать. Исправить ситуацию можно посредством очистки контактов и нанесения смазки на силиконовой основе.
• Обрыв. Если случился обрыв электрической цепи, здесь понадобится мультиметр, которым производится прозвонка всей цепи. На каком-то участке возможен обрыв. Восстановить участок можно своими силами или при помощи автоэлектрика.
• Реле. На некоторых автомобилях имеется отдельное реле, которое сопряжено с функционированием индикаторной лампочки зарядки аккумуляторной батареи. Если реле сломается, то и лампа работать не станет. Чтобы диагностировать это, требуется мультиметр. Его выводы подсоединяются к массе и «плюсовому» выводу реле. Устанавливается режим диагностики напряжения. Когда мультиметр показывает меньше 6 В, имеется проблема генератора. Если аппарат показывает больше 6 В, необходимо заменить реле.

Причины почему пропала зарядка на ВАЗ 2107 карбюратор

Неисправность любого из указанных элементов приводит к тому, что система подзарядки – нерабочая, и аккумулятор ВАЗ 2107 – не заряжается.

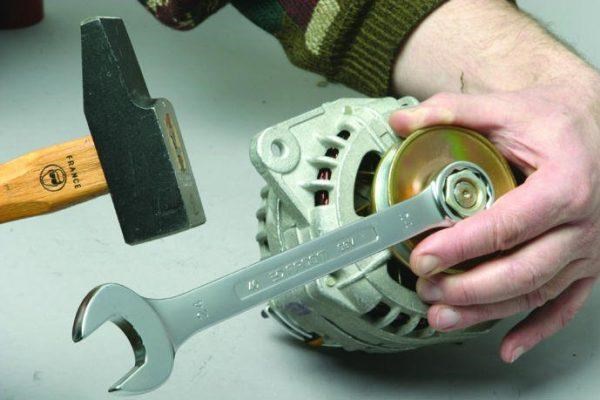

Ремонт генератора

В том случае если вы генераторная установка была демонтирована, а в ее комплектующих деталях обнаружены неполадки, следует произвести работы по их замене. Ремонт генератора ВАЗ-2107 осуществляется таким образом:

• зафиксируйте крыльчатку при помощи отвертки;
• открутите болты фиксации;
• снимите детали шкива;
• открутите болты, крепящие крышку. Выньте шпильку;
• при помощи молотка сбейте крышку статора;
• удалите втулку, расположенную под передней крышкой, которую также нужно убрать;
• аккуратными ударами молотка выбейте ротор;
• открутите гайки, крепящие выпрямитель к выводам обмоток;
• открутите гайку с аббревиатурой «30» и уберите шайбу;
• выполните замену конструктивных элементов;
• произведите сборку устройства;

На этом работа по замене деталей генератора закончена.

Видео ремонт генератора ваз 2107

Подробнее о ремонте генератора смотрите в следующем видео:

Обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;

• «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
• Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Генератор: почему не идет зарядка на ВАЗ 2107 Проверять генератор на неисправности специалисты советуют в таком порядке:

Перед началом диагностики

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

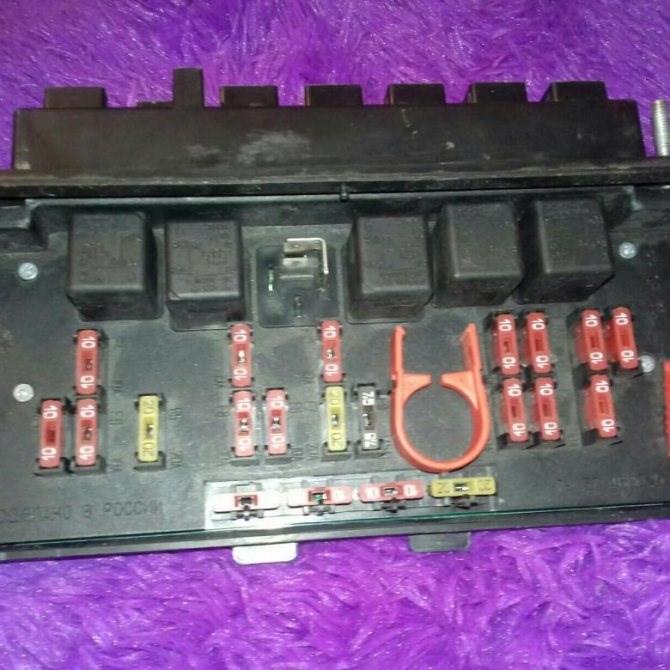

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Проверка предохранителей Ваз 2106 – 2107 мультометром

• нарушение нормального контакта на выводах батареи;
• ослабление натяжения или повреждение ремня генератора;
• отсутствие контакта его «минусового» вывода с «массой»;
• обрыв в цепи возбуждения ротора или износ щеток генератора;
• неисправность диодного моста.
• неисправность соответствующего предохранителя;
• поломка реле-регулятора.

Не заряжается аккумулятор Ваз-2107 Чтобы поддерживать постоянное напряжение в цепь возбуждения включен специальный регулятор напряжения. Именно цепь возбуждения не позволяет генератору подавать аккумулятору нужное напряжение.

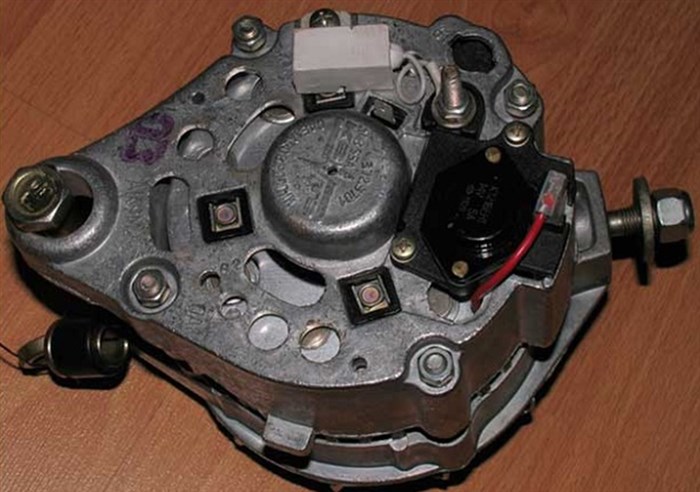

Особенности устройства генератора

Электронный регулятор напряжения неразборный и с 1996 года устанавливается в металлическом корпусе, приклепанном к щеткодержателю. Между корпусом и клеммой «30» монтируется конденсатор.

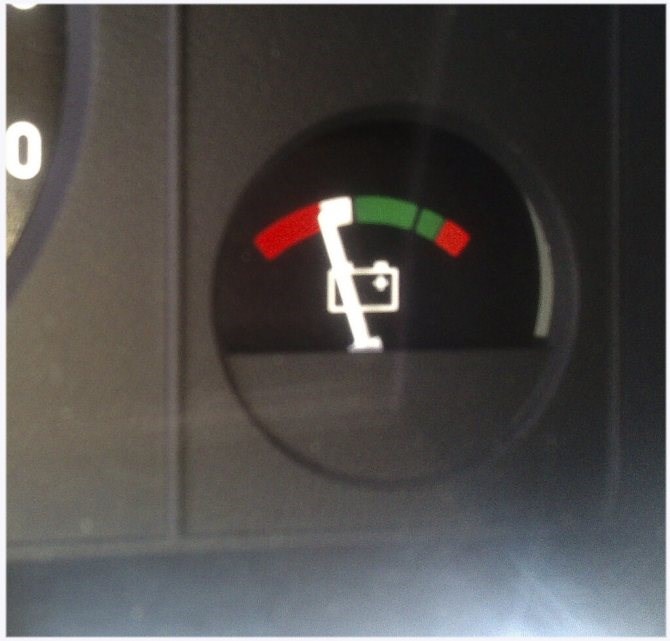

Проще всего отсутствие зарядки определить с помощью приборов автомобиля, то есть контрольной лампы зарядки и датчика (вольтметра) на щитке приборов. Стрелка датчика должна находиться в зеленом секторе, а лампа АКБ при работающем двигателе не горит. В противном случае нет зарядки.

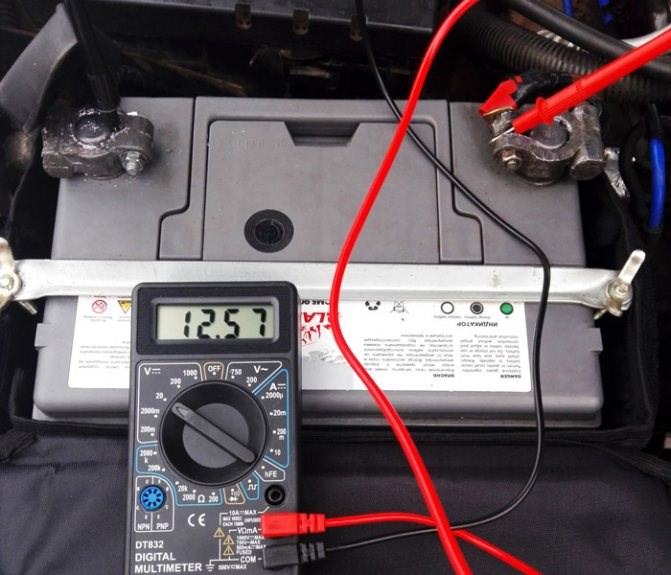

Но лучшим способом является проверка напряжения на аккумуляторе мультиметром. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а когда заряда нет, на нем будет только свое напряжение 12 В (± 0,6 В). Ни в коем случае не снимайте для проверки клеммы с аккумулятора во избежание выхода из строя РР, ЭБУ и других электронных устройств на вашем автомобиле.

Для того чтобы выполнить обнаружение и устранение неисправностей заряда аккумулятора, необходимо использовать следующие инструменты:

• контрольная лампа 12 В;
• мультиметр с диапазоном измерения до 60 В переменного и постоянного напряжения;
• отвертка с плоским жалом;
• фигурная отвертка с крестовидным жалом;
• пассатижи;
• нож;
• наждачная шкурка.

АКБ разрядился

Как все работает?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В противном случае, если величина напряжения опустилась ниже 7,8 В, это говорит о полном, нулевом проценте зарядки. Третий компонент цепи, который проверяется при первичной диагностике предохранитель 10 в коробке предохранителей. Внешние неисправности генератора По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Инструменты и приспособления для самостоятельного выявления неисправностей

• осмотреть диоды, которые подводят электричество к обмотке возбуждения генератора (если они перегорели, их следует заменить новыми);
• замерить прибором-тестером уровень напряжения в токопроводящей цепи (если его показатель менее 12 В, то возможно наличие короткого замыкания, значит, проводка перегревается).

Что нужно учитывать выбирая новый аккумулятор Абсолютно безобидных причин, вследствие которых может не гореть лампочка индикатора аккумуляторной батареи, нет. Любая из них потенциально критическая и предполагает детальное изучение с дальнейшим вмешательством для ремонта. Однако с большинством проблем можно справиться своими руками.

Что еще проверять

1. Регулятор напряжения;
2. Выпрямительный блок генератора;
3. Диоды;
4. Генератор на обрыв обмоток;
5. Щеточный узел генератора;
6. Контакты на выводах генератора, монтажного блока.

Неисправность любого из указанных элементов приводит к тому, что система подзарядки – нерабочая, и аккумулятор ВАЗ 2107 – не заряжается.



Продолжаем…
Диоды проверяются контрольной лампочкой либо мультиметром. Если один из них пробит, менять придется весь выпрямитель.

Для проверки обмотки статора нужен тот же прибор. Замеряется сопротивление между крепежами выпрямительного блока. Если контакты между ними отсутствуют, нужно заменить либо обмотку, либо весь генератор.

Сам генератор нередко выходит из строя в связи с износом щеток. Для их проверки нужно снять щеточный узел и замерить длину элементов. Если она равняется 5 мм и меньше, щетки подлежат замене.

Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Только некоторые из неисправностей генератора можно устранить, но сделать это может только квалифицированный автоэлектрик.

Хуже всего, если проблемы с подзарядкой возникли в пути. Из-за отсутствия подзарядки АКБ, она в конечном итоге полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить мотор стартером уже не получиться. Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».

Неисправно реле предохранителей

• Дергается стрелка заряда аккумулятора ВАЗ 2107.
• Контрольный сигнал не гаснет. В отдельных случаях моргает лампочка аккумулятора ВАЗ 2107.
• Стрелка вольтметра после запуска двигателя не уходит к зеленой зоне.
• При работающем моторе напряжение на батарее должно держаться в районе 13,9.
• Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд аккумулятора ВАЗ 2107 в этих пределах еще не страшен.

Разрядившаяся аккумуляторная батарея Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.
