Как заряжать аккумулятор зарядным устройством «Кедр»
Наличие собственного зарядного устройства только для начинающих автомобилистов кажется не слишком оправданным. Но каждый мало-мальски опытный автовладелец знает, что ситуации бывают разные, и севший аккумулятор – отнюдь не редкость в автомобильной практике.
Впрочем, АКБ нуждается в подзарядке и в профилактических целях, особенно в зимнее время, когда при городском режиме езды аккумулятор просто не успевает заряжаться от генератора.
Что касается выбора зарядного устройства, то это задача, прямо скажем, непростая. Сегодня мы расскажем о серии отечественных ЗУ «Кедр», опишем их характеристик, отметим достоинства и недостатки, а также расскажем, как ими пользоваться. Это позволит сделать выводы о том, насколько эти зарядники подходят для вашей модели авто.
Зарядное устройство Кедр: особенности ЗУ, инструкция и схема для эксплуатации
- габариты – 185х90х130 мм.;
- величина тока зарядки при предпусковом режиме – 10 А;
- выходная мощность «Кедр-Авто-10» – 250 Вт;
- номинал тока зарядки аккумуляторов – 4 А;
- номинал вольтажа заряжаемых АКБ – 12 В (стандарт для легковых авто).
Как правильно заряжать аккумулятор зарядным устройством «Кедр»
Время зарядки зависит от степени разрежённости аккумулятора и его ёмкости. ЗУ «Кедр-Авто-10» имеет микропроцессор, который управляет зарядкой. В том числе, предпусковым режимом. Всё это выполняется при переводе устройства в режим автомат. Сначала подаётся увеличенный ток заряда, который затем снижается до номинала. Это ускоряет процесс зарядки.
Линейка моделей ЗУ «Кедр»
«Кедр-М»
Многофункциональное ЗУ, предназначенное для осуществления зарядки необслуживаемых/обслуживаемых автомобильных аккумуляторов ёмкостью 30-90 А*час, для проведения процедуры десульфатации пластин, для длительного поддержания в рабочем состоянии простаивающих батарей.
- выполнение зарядки аккумулятора в автоматическом режиме (исключается человеческий фактор);
- возможность задействовать циклический режим, применяемый для восстановления ёмкости сильно сульфатированных батарей;
- защита от переполюсовки и КЗ;
- наличие режима дозарядки.
В комплект поставки включены кабели с качественными зажимами, которые вместе с сетевым шнуром расположены в отсеке устройства, находящемся с обратной стороны прибора.
При работе ЗУ «Кедр-М» следует избегать контактов с токопроводящими поверхностями – это опасно для жизни. Нельзя осуществлять заправку АКБ ближе 1 метра к любым отопительным приборам, а также источникам открытого огня.
- номинал напряжения заряжаемых АКБ – 12 В (стандарт для легковых авто);
- ток заряда – max 4 А;
- протяжённость импульсного тока в фазе заряда циклического режима – 20-75 секунд;
- длительность импульсного тока (фаза разряда) – 5-25 секунд;
- мощность устройства – 85 Вт; использования – 10-40°С.
При попытке зарядить батарею, разница потенциалов которой на выводах менее 10 В, отечественный прибор уходит в защиту и отключается.
«Кедр-М» допускает смену режимов «на лету» без отключения прибора от розетки. Если АКБ севшая, начальный ток зарядки устанавливается на отметке 4 А, и это значение по мере зарядки будет уменьшаться. Завершая процесс, ЗУ отключится и сообщит об этом моргающим светодиодом.
При использовании циклического режима начальное время зарядки составляет 45 секунд, затем наступает фаза разрядки при подключенной нагрузке. Автоматическое отключение не предусмотрено, поэтому процесс нуждается в контроле со стороны автовладельца.
Зарядные устройства «Кедр-Авто», версии 4А и 12В
Самые надёжные модели (особенно 4А) «Кедр-Авто» умеют работать только со свинцово-кислотными АКБ, включая зарядку и возможность тренировками посредством циклов заряд-разряд.
Здесь также отсутствует отсек для шнура питания – он встроенный и подключён со стороны задней стенки.
- работает с 12-вольтовыми АКБ;
- мощность устройства – 90 Вт;
- ток заряда – максимум 4 А (для АКБ большой ёмкости такой прибор не годится).

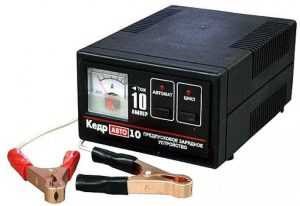

«Кедр-Авто-10» – модель зарядно-предпускового устройства
Представляет собой «продвинутый» и специализированный вариант зарядника «Кедр-Авто 4А».
В новой зарядке в число отличий от аналога 2008 года выпуска входят следующие:
- улучшенная схематика защиты от переполюсовки, перегрузки, всех разновидностей КЗ;
- имеется предпусковой режим, отсутствующий ранее (так называемый «форсаж»). Это функция ускоренной зарядки 10-амперным током, после которой ЗУ переходит на обычный 4-амперный режим;
- добавлена возможность производить циклическую десульфатацию пластин;
- при выборе автоматического режима «Кедр-Авто-10» после завершения основной части подзарядки переходит в режим дозаряда с током 0,5 А, что позволяет осуществить максимально полную зарядку АКБ без нанесения вреда посредством перезаряда;
- номинальный тока зарядка в режиме «автомат» – 4 ампера;
- производитель увеличил срок службы ЗУ до 5 лет при условии соблюдения требований, изложенных в руководстве по эксплуатации;
- конструкторам удалось снизить массу устройства до 600 г. – это один из лучших показателей в данном классе.
Ремонт зарядного устройства для автомобильного аккумулятора: как найти неисправности, если ЗУ не работает
- габариты – 185х90х130 мм.;
- величина тока зарядки при предпусковом режиме – 10 А;
- выходная мощность «Кедр-Авто-10» — 250 Вт;
- номинал тока зарядки аккумуляторов – 4 А;
- номинал вольтажа заряжаемых АКБ – 12 В (стандарт для легковых авто).
Как пользоваться зарядным устройством для аккумулятора Кедр
В процессе работы зарядного устройства можно переключать режимы, не отключая прибор от сети 220 вольт. Если батарея разряжена, то сначала ток зарядки составит 4 ампера, а затем будет постоянно уменьшаться. После того как аккумулятор полностью зарядится, ЗУ отключится и будет мигать светодиод, указывающий на окончание процесса. После этого можете установить «Кедр-М» в режим дозаряда.
Ассортимент зарядных устройств
Схема устройства, а также конструкция разных зарядников может отличаться. Но основные характеристики и особенности всё же идентичные.
Вся линейка ЗУ Кедр предназначена для обслуживания свинцово-кислотный батарей. Это отличные помощники для восстановления заряда, а также для борьбы с сульфатацией.
Среди наиболее распространённых и востребованных моделей выделяют такие:
Для наглядности каждое устройство стоит рассмотреть отдельно.

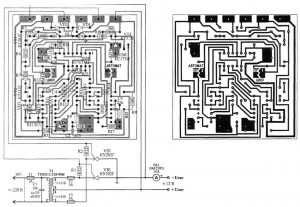

Модель Кедр М
Самый старый представитель линейки. Его выпуск уже прекращён. Но устройство регулярно продаётся на вторичном рынке.
Хороший помощник для реанимации аккумулятора. Ему на смену пришла зарядка под названием Кедр Авто 4А.
- Автоматическое отключение. Предотвращает перезаряд АКБ при зарядке, и исключает повреждение батареи.
- Циклическая зарядка. Специальный режим. Подходит для аккумуляторов, столкнувшихся с сульфатацией. Способствует удалению налёта с поверхности пластин.
- Защита от некорректного подключения. Предположим, автомобилист поспешил, и перепутал полярность. Без этой защиты произошло бы короткое замыкание и другие проблемы. Функция для новичков и просто невнимательных людей.
- Дозарядка. Ещё один полезный режим. На 100% восполняет заряд аккумуляторов.
Конструкция представлена в виде удобного ящика. Есть дополнительный отсек, который предназначен для размещения там проводов и зажимов.
- питание от розетки 220 В;
- предназначение — работа с АКБ на 12 В;
- расходует 85 Вт электроэнергии;
- может давать ток 4 А;
- длительность импульса при циклической зарядке 15-75 секунд;
- температурный оптимальный диапазон для работы -10 +40 градусов Цельсия.
Контроль за работой требуется. Это всё же не автоматическая зарядка.
Также есть минус: неспособность заряжать батареи, которые имеют менее 10 В на клеммах. Будет срабатывать защита.

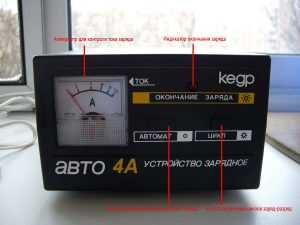

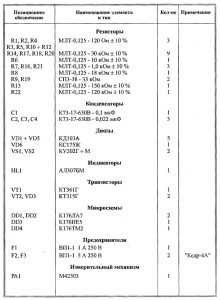

Модель Кедр Авто 4А
К числу лидеров рыка относятся зарядные устройства от НИИПП, которые носят название Кедр Авто 4А. Более современный девайс с расширенными функциями.
Также предназначен для свинцово-кислотных источников питания на 12 В. Но работать с батареями ёмкостью свыше 60 Ач проблематично. Может не потянуть.
- Циклическая зарядка. Противостоит последствиям сульфатации. Пользователи отмечают высокую эффективность работы режима десульфатации.
- Автоотключение. Автоматически отключает ЗУ, когда процесс заканчивается. Исключает перезаряд.
- Защита. Защищает от коротких замыканий и неправильного подключения. Ещё предотвращает влияние скачков напряжения и перегрузки.
Как пользоваться зарядным устройством для аккумулятора Кедр
- ток заряда до 4 А;
- работа от бытовой сети на 220 В;
- ориентация на АКБ 12 В;
- номинальная потребляемая мощность 85 Вт;
- весит около 2,5 кг;
- работает при температуре от -10 до +40 градусов.
Зарядное устройство для автомобильного аккумулятора «Кедр» Представляет собой «продвинутый» и специализированный вариант зарядника «Кедр-Авто 4А».
Советы по самостоятельному ремонту
Поиск неисправностей и ремонт ЗУ — процесс творческий, неисправность может крыться в чем угодно, поэтому пошаговую инструкцию по ремонту привести невозможно. Но можно разобрать общие принципы.
Чтобы продиагностировать и отремонтировать ЗУ, надо представлять его устройство. Зарядники строятся по двум схемам:
У каждого варианта есть свои достоинства и недостатки.
Зарядники линейного типа построены относительно просто:
- 220 вольт поступает на силовой трансформатор, который снижает сетевое напряжение;
- вторичное напряжение выпрямляется управляемым выпрямителем (обычно строится на тиристорах, но бывают и на мощных транзисторах);
- схема управления задает режимы работы ЗУ (выполняется как на дискретных элементах, так и на микроконтроллерах;
- измерительные приборы, индицирующие ток и напряжение (вольтметра может и не быть – ток важнее).
Выходного фильтра в линейных зарядниках, как правило, нет – для зарядки АКБ это не нужно.
Дальше проверяется силовая часть. Тиристор испытывается тестером в режиме прозвонки диодов. В обычном состоянии сопротивление в обе стороны должно быть большим – прибор заперт. Но если плюсовым щупом тестера коснуться одновременно анода и управляющего электрода, то тиристор откроется, и мультиметр покажет какое-то сопротивление. Это означает исправность вентиля.
Если не работает зарядное устройство, выполненное по импульсной схеме, то помимо приборов потребуется определенный уровень знаний и квалификация — такие устройства значительно сложнее.
- проходит через сетевой фильтр;
- выпрямляется и фильтруется;
- с помощью инвертора, управляемого от отдельной схемы, нарезаются импульсы амплитудой около 300 вольт и частотой несколько килогерц/десятков килогерц;
- импульсы трансформируются понижающим трансформатором;
- далее пониженное напряжение выпрямляется и фильтруется (фильтр служит здесь не только для сглаживания напряжения, но и для ликвидации части выбросов с высокой амплитудой – аккумулятор их не любит);
- через цепи обратной связи и схему управления происходит задание режима работы (стабилизация тока, стабилизация напряжения, тренировочный цикл и т.п.).
Зарядное устройство кедр отзывы — Автомобильный портал AutoMotoGid
«Кедр-Авто-10» – модель зарядно-предпускового устройства
Кедр М
- не горят индикаторы;
- стрелочные вольтметры (если имеются) не показывают уровень выходного напряжения;
- устройство не реагирует на манипуляции органами управления (нажатие кнопок, щелканье тумблерами и т.п.).
Ассортимент зарядных устройств Те, кто впервые с ними сталкивается, должны взглянуть на ассортимент и изучить правила и рекомендации по их использованию.
Модельный ряд
Хоть принципиальная электрическая схема и конструкция моделей разная, они характерны общими характеристиками и особенностями. Зарядное устройство Кедр применяется для восполнения заряда АКБ свинцово-кислотного типа 12В. Помимо прямого назначения – заряжать, оно поможет устранить последствия сульфатации пластин.
Кедр М
- автоматическое отключение – чтобы батарея не перезаряжалась;
- режим «цикл» – для десульфатации, чтобы заряд набирался эффективнее;
- защита от неправильного подключения – убережет от короткого замыкания при переполюсовке;
- дозарядка – чтобы АКБ набрала всю мощность.
- питается от бытовой электросети 220 В;
- сила подаваемого тока – до 4 А;
- потребляемая электрическая мощность – 85 Вт;
- продолжительность импульса тока в режиме «цикл» – 15 – 75 сек;
- рабочая температура – от -10 до +40°.
Корпус предусматривает встроенный контейнер, куда можно спрятать шнур.
Применение ЗУ – зарядка свинцово-кислотных источников питания 12 В, а также их восстановление. В циклическом режиме очищаются от налета металлические пластины.
В начале зарядки ЗУ подает 4 А, затем постепенно понижает силу тока. Полностью восстановив энергоемкость АКБ отключается, что сопровождается световой индикацией.
К прибору прилагается инструкция, где указано, что эксплуатация возможна только при напряжении аккумулятора более 10 В. Если батарея сильно посажена, активируется защита.
Кедр Авто 4 А, Кедр Авто 12 В
Описание: ЗУ для зарядки и восстановления свинцово-кислотных батарей 12 В. Контейнера под провода нет, шнуры выходят из задней части корпуса.
Технические характеристики Кедр Авто 4А:
- тип питания – электросеть 220 В;
- ток заряда – до 4 А;
- мощность потребления – 90 Вт;
- температура эксплуатации – от -10 до +40°;
- вес – примерно 2.5 кг.
Кедр Авто 10
Улучшенная версия предыдущей модели, с такими отличительными особенностями:
- продвинутая защита. Встроенный модуль предотвращает перегрузку, КЗ, уберегает при переполюсовке;
- режим «Форсаж». На начальном этапе зарядки сила тока составляет 10 А. Далее ЗУ переключается на 4 А;
- ближе к окончанию восстановления энергоемкости сила тока понижается до 0.5 А – так батарея получает максимально полный заряд;
- заявленный срок службы при соблюдении правил эксплуатации – 5 лет;
- вес – 600 г.
Как пользоваться ЗУ
- Подключают клеммы ЗУ к выводам аккумулятора с соблюдением полярности.
- Активируют режим «Автомат».
- ЗУ подсоединяют к сети 220 В.
- Начнется зарядка.
- Когда завершится – начнет светить индикатор.
Как пользоваться ЗУ «Кедр» Зарядно-предпусковое устройство «Кедр-Авто-10»
