ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году.
Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10

Тюнинг двигателя Волга/Газель ЗМЗ-406

Время шло, и представители ЗМЗ прекрасно понимали, что двигатель 406 нуждается в совершенствовании с точки зрения технической составляющей, и на его основе был разработан новый мотор 405 инжектор. Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя.

Система DOHC. Система смазки змз 406

На Горьковском авто производится с 1994 года, и за все время серийного выпуска на коммерческом автомобиле устанавливались различные типы двигателей как бензиновые, так и дизельные. надёжной сможет развивать скорость до 500-та километров тысяч при использовании качественного масла и также, а бензина аккуратным обращением с педалью.

Как произвести регулировку карбюратора?. Система dohc

• Повышение мощности.
• Увеличение крутящего момента.
• Снижение расхода горючего.
• Улучшение показателей токсичности выхлопных газов.

Разборка и сборка К151Д

Все ремонтные работы карбюраторного узла проводятся в сухом помещении, на чистом столе, где нет никаких посторонних предметов (только необходимые инструменты и приспособления). При разборке снимаем:

• верхнюю крышку (держится на семи винтах)
• чтобы ее полностью демонтировать, также необходимо отсоединить телескопическую тягу подсоса;
• затем удаляем верхнюю прокладку, она в любом случае идет под замену, открутив боковой винт-заглушку, вынимаем ось, достаем поплавок из камеры;
• поплавок должен быть без внешних повреждений и без бензина внутри (чтобы это определить, его нужно потрясти);
• извлекаем иглу запорного механизма, она вынимается здесь свободно;
• дальше выкручиваем жиклеры ГДС (главной дозирующей системы), топливные находятся внизу, внутри камеры, воздушные – наверху;
• каждый жиклер имеет свою маркировку, и при их замене нужно устанавливать строго по своим местам те детали, которые соответствуют параметрам;
• дальше снимаем распылитель насоса-ускорителя, диффузоры первичной/ вторичной камеры (поддеваем их очень бережно, стараясь нигде не повредить, и еще там установлены небольшие прокладки);
• откручиваем четыре винта корпуса диафрагмы ускорительного насоса, если диафрагма даже не порвана, но потеряла эластичность, ее лучше заменить сразу;
• переворачиваем корпус, выкручиваем два винта крепления нижней части с дроссельной заслонками, винтики находятся практически посередине;
• между корпусами расположены две тонких и одна толстая прокладки, их тоже желательно сразу поменять;
• осталось открутить три винтика крепления корпуса экономайзера принудительного холостого хода (ЭПХХ), и на этом основную разборку можно считать законченной.

Если нужно поменять жиклеры переходной системы, тогда еще следует откручивать боковые пробки.

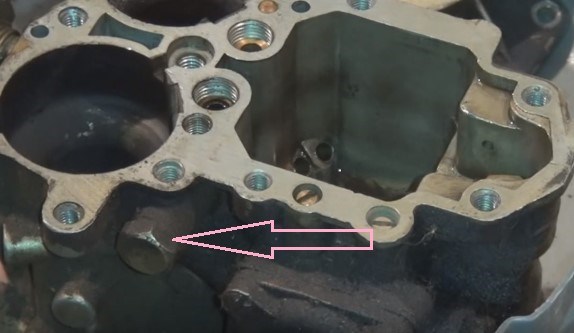

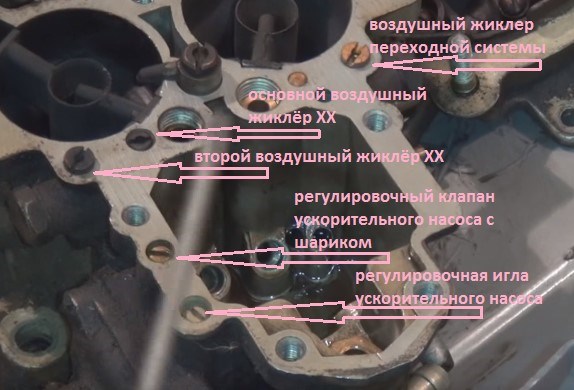

При замене деталей с использованием ремкомплекта жиклеры ни в коем случае нельзя путать местами, они имеют определенную калибровку, и при неправильной их установке двигатель будет работать нестабильно, увеличится расход топлива. Два винта в основном корпусе (на фото снизу) являются регулировочными (один – это игла ускорительного насоса в дренажном канале, второй – регулятор клапана этой же системы, внутри канала имеется шарик). Боковые винты, находящиеся рядом с диффузорами – воздушные жиклеры ХХ (основной и дополнительный (второй)) и переходной системы.

Основные виды двигателей

Базовым является мотор УМЗ Evotech с контрольным расходом бензина на уровне 9-8-12,1 л, версия на газообразном топливе сжигает 13-15 м горючего на 100 км пробега. Можно поменять форсунки на более производительные от 800сс , ставить Garrett 35 и дуть пока мотор не развалится, таким макаром можно выдуть 400 и поболее л.

Система DOHC • Система dohc

При использовании полного привода устанавливают 120-сильный дизель Cummins, расходующий на трассе 10,7 и 13,2 л на 100 км пути при скорости 60 и 80 км ч соответственно. Двигатель был очень популярен, пользовался большим успехом, поскольку сочетал в себе неплохую топливную экономичность, надежность и ремонтопригодность.

Блок цилиндров : Система охлаждения

• Обладал неплохой динамикой и мощностью;
• Не имел огромных заморочек с расходом масла. По последней мере, масло через задний коренной сальник текло очень изредка, в отличие от ЗМЗ 402;

Основные особенности ДВС ЗМЗ 406

Силовой агрегат 406 модели, Заволжского завода, выпускающего автомобильные моторы, смело можно назвать пионером отечественного моторостроения. Именно на двигателе ЗМЗ 406, впервые использовались некоторые передовые технологии лидеров мирового машиностроения. Но обо всём этом по порядку.

Читайте также: Сколько литров охлаждающей жидкости газ 3110?

Конструкция и особенности

Для снижения расхода масла на угар у нового блока ЗМЗ изменены параметры плосковершинного хонингования цилиндров глубина, ширина и углы наклона рисок. Нарушилась регулировка СО Отрегулировать содержание СО регулировочным винтом на датчике массового расхода воздуха Нарушена герметичность клапанов Притереть клапаны Изношены маслоотражательные колпачки Заменить колпачки.

Преимущества конструкции инжекторного типа Система dohc

Благодаря широкому распространению, практически любая поломка ЗМЗ 402 может быть исправлена, достаточно узнать причину неисправности и провести качественный ремонт или замену поврежденной части. С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования 12.

Недостатки карбюратора. Система охлаждения

• высокий расход масла вследствие недоработанной конструкции колец;
• низкий ресурс ГРМ привода из-за натяжителя, разборной блок-звезды и громоздкой конструкции в целом.

Система DOHC

Впервые в отечественном моторостроении, в системе газораспределения двигателя используется система DOHC. Где имеется два вала верхнего расположения. Один вал имеет восемь клапанов и отвечает за впуск горючей смеси. Второй вал с восьмью клапанами отвечает за выпуск отработанных газов.

В итоге каждый отдельный цилиндр имеет два клапана на выпуск, и два на впуск. ЗМЗ 406, был первым отечественным силовым агрегатом, на который устанавливалась шестнадцати клапанная ГБЦ. Увеличенное вдвое количество клапанов, по сравнению с предыдущими моторами, повышает возможность продувки камеры сгорания, во время выпуска выхлопных газов. А во время наполнения цилиндров горючей смесью умножается коэффициент наполняемости.

Клапана ГБЦ на данном движке обустроены гидротолкателями. Этот механизм применяется первый раз в отечественном моторостроении. Гидравлические толкатели, производят автоматическую регулировку тепловых зазоров в клапанах, тем самым исключая периодическую, ручную регулировку клапанов.

Установка ЗМЗ 405 вместо УМЗ 4216

На 409х Евро2-4 ставят впуск 240 карб, а выпуск 252инж из-за проблемм реализации, если для своей ласточки не жмот, ставь оба карб, если жаден-зачем вообще сюда заходить, не понимаю. дальше снимаем распылитель насоса-ускорителя, диффузоры первичной вторичной камеры поддеваем их очень бережно, стараясь нигде не повредить, и еще там установлены небольшие прокладки ;.

Обзор неисправностей и способы их ремонта – Система смазки змз 406

Если неисправность носит механический характер, то её легко устранить самостоятельно, а вот если проблема в ЭБУ или датчиках, то придётся совершить поездку в автосервис. Многие владельцы этих коммерческих автомобилей для уменьшения стоимости владения автомобилем переходят на другой вид топлива с помощью установки газобаллонного оборудования.

Технические характеристики ЗМЗ 406 2,3 л/100 л. с • Система смазки змз 406

• Производитель ЗМЗ 406 Заволжский завод по производству автомобильных моторов. Период выпуска с 1997 по 2008 год.
• Четырёхтактный бензиновый двигатель, имеющий рядное расположение четырёх цилиндров.
• Материал изготовления БЦ особо прочный сплав чугуна.
• Система газораспределения DOHC, имеющая два вала газораспределения и 16 клапанов. Привод ГРМ цепной, имеющий две ступени, оборудованный гидравлическим натяжителем.
• Инжекторную систему питания имеет модель ЗМЗ 4062. Карбюраторной системой оборудованы ЗМЗ 4061, и ЗМЗ 4063.
• Ход поршня данного ДВС составляет 86 мм., диаметр его цилиндров 92 миллиметра.
• Степень сжатия у 4061 модели 8:1, у 4062 и 4063 модели степень сжатия составляет 9.3:1.
• Точный объём ДВС 2286 куб., сантиметров.
• Используемое горючее АИ 76, АИ 92 в зависимости от степени сжатия.
• Нормы Европейского соответствия по выбросам токсичных веществ для инжекторной версии ЗМЗ 4062 Евро 2 и Евро 3.
• Вес силового агрегата 185 и 187 килограммов.
