Как работает форкамерный дизельный двигатель
На первый взгляд дизельный двигатель почти не отличается от обычного бензинового — те же цилиндры, поршни, шатуны. Главные и принципиальные отличия заключаются в способе образования и воспламенения топливо-воздушной смеси.
В карбюраторных и обычных инжекторных двигателях приготовление смеси происходит не в цилиндре, а во впускном тракте. В бензиновых двигателях с непосредственным впрыском смесь образуется так же как и в дизелях- непосредственно в цилиндре.
В бензиновом моторе топливо-воздушная смесь в цилиндре воспламеняется в нужный момент от искрового разряда. В дизеле же топливо воспламеняется не от искры, а вследствие высокой температуры воздуха в цилиндре.
Рабочий процесс в дизеле происходит следущим образом: вначале в цилиндр попадает чистый воздух, который за счет большой степени сжатия (16-24:1) разогревается до 700-900°С. Дизтопливо впрыскивается под высоким давлением в камеру сгорания при подходе поршня к верхней мертвой точке.
А так как воздух уже сильно разогрет, после смешивания с ним происходит воспламенение топлива. Самовоспламенение сопровождается резким нарастанием давления в цилиндре — отсюда повышенная шумность и жесткость работы дизеля.
Такая организация рабочего процесса позволяет использовать более дешевое топливо и работать на очень бедных смесях, что определяет более высокую экономичность. Дизель имеет больший КПД (у дизеля – 35–45%, у бензинового – 25–35%) и крутящий момент. К недостаткам дизельных двигателей обычно относят повышенную шумность и вибрацию, меньшую литровую мощность и трудности холодного пуска. Но описанные недостатки относятся в основном к старым конструкциям, а в современных эти проблемы уже не являются столь очевидными.
- КОНСТРУКЦИЯ.
- ОСОБЕННОСТИ.
Как уже отмечалось, конструкция дизельного двигателя подобна конструкции бензинового двигателя. Однако аналогичные детали у дизеля существенно усилены, чтобы воспринимать более высокие нагрузки — ведь степень сжатия у него намного выше (16-24 единиц против 9-11 у бензинового).
Характерная деталь в конструкции дизелей — это поршень. Форма днища поршней у дизелей определяется типом камеры сгорания, поэтому по форме легко определить, какому двигателю принадлежит данный поршень. Во многих случаях днище поршня содержит в себе камеру сгорания.
Днища поршней находятся выше верхней плоскости блока цилиндров, когда поршень находится в верхней точке своего хода. Так как воспламенение рабочей смеси осуществляется от сжатия, в дизелях отсутствует система зажигания, хотя свечи могут применяться и на дизеле.
Но это не свечи зажигания, а свечи накаливания, которые предназначены для подогрева воздуха в камере сгорания при холодном пуске двигателя.Поршни и свечи дизеля
- Технические и экологические показатели автомобильного дизельного двигателя в первую очередь зависят от типа камеры сгорания и системы впрыскивания топлива.
- ТИПЫ КАМЕР СГОРАНИЯ.

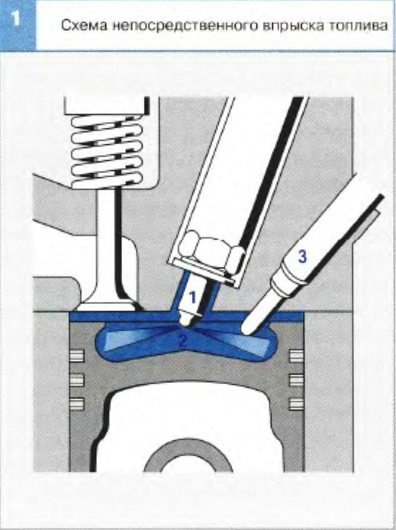

Форма камеры сгорания значительно влияет на качество процесса смесеобразования, а значит и на мощность и шумность работы двигателя. Камеры сгорания дизельных двигателей разделяются на два основных типа: неразделенные и разделенные.Несколько лет назад на рынке легкового машиностроения доминировали дизели с разделенными камерами сгорания.

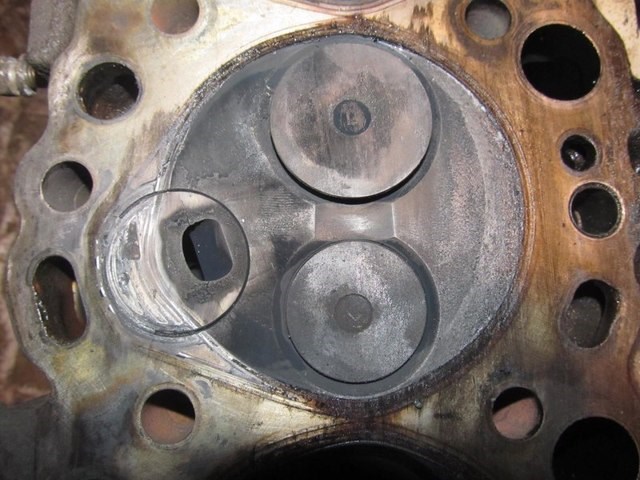

Впрыск топлива в этом случае осуществляется не в надпоршневое пространство, а в специальную камеру сгорания, выполненную в головке блока цилиндров. При этом различают два процесса смесеобразования: предкамерный (его еще называют форкамерным) и вихрекамерный.
Что такое объем мотора
Камера сгорания двигателя прямоточная кольцевого типа, состоит из следующих основных узлов наружного и внутреннего корпусов, жаровой части с 32 горелками и двух воспламенителей. Хотя многие головки с разделенными камерами страдают от увеличенного выступания клапанов, осторожная корректировка формы и иногда это не требует сильной обработки может уменьшить сильное выступание.
Плюсы и минусы предкамерных двигателей : Предкамерный процесс
Недостатки менее совершенная очистка цилиндров от продуктов сгорания; меньшая экономичность из-за потери части горючей смеси через выпускные окна при продувке; повышенный расход смазочного масла. Путь факела от соплового отверстия до стенки должен быть минимальным, чтобы уменьшить количество испарившегося топлива за время движения струи в камере сгорания.
Система форкамерно-факельного зажигания • Кратко о компрессии
| 14 камера сгорания студизба Вместо бункера 8 может устанавливаться небольшая пусковая топка, служащая для разогрева основной камеры сгорания в период пуска и выполняющая функцию бункера накопления провала в период работы. Практически мощность 2-тактного двигателя больше в 1,7 1,8 раза, что объясняется потерей части хода поршня при такте расширения, когда давление газа в цилиндре резко падает. |
| Соотношение топливно воздушной смеси Высвободившаяся в результате взрыва энергия толкает поршень вниз, он в свою очередь передает движение коленвалу, а тот через различные редуктора начинает крутить колеса. Факел пламени служит мощным многоочаговым источником воспламенения и турбулизации основной порции горючей смеси в надпоршневом пространстве, что обусловливает быстрое сгорание обедненных смесей. |
- СИСТЕМЫ ПИТАНИЯ.
- Важнейшим звеном дизельного двигателя является система топливоподачи, обеспечивающая поступление необходимого количества топлива в нужный момент времени и с заданным давлением в камеру сгорания.
- Система питания дизеля.
Устройство двигателя внутреннего сгорания
Автомобили оснащенные двигателями от 3 литров — это либо внедорожники, либо микроавтобусы и минивэны, предназначенные для перевозки большего количества пассажиров или груза.
Кратко о компрессии
Если со степенью сжатия все понятно, то перейдем к термину компрессия. Под этим понятием понимается максимальный уровень давления, который возникает в камере сгорания в момент перед сгоранием топлива. Если степень сжатия это условная величина, то компрессия является абсолютной величиной и измеряется в атмосферах, килограммах на кубический сантиметр (кг/см2).
Компрессия — это давление в цилиндре, степень сжатия — безразмерный параметр, описывающий геометрические характеристики цилиндра.
Между этими двумя понятиями есть тесная связь, но на компрессию влияет не только уровень сжатия, но также герметичность компрессионных колец и клапанов, температура двигателя, температура горения топлива и многое другое.
Требования, предъявляемые к камере сгорания непрерывного действия
Таким образом, в цилиндре достигается высокая относительная скорость между факелом топлива и воздухом, что обеспечивает хороший распыл факела топлива. По сравнению с двигателями малого литража крупнолитражные моторы отличаются большей мягкостью работы и менее заметным износом, так как им намного реже приходится работать на пределе мощности.
Что такое степень сжатия Предкамерные дизели
Такие двигатели имеют повышенную температуру газов в камере сгорания, и чтобы добиться надежной работы поршня, его приходится охлаждать маслом, подаваемым снизу через специальные форсунки. При малых нагрузках и на холостом ходу пз-за низкой температуры стенки поршня и меньшей по сравнению с режимами средних и полных нагрузок передачи теплоты от пламени к пленке топлива процессы смесеобразования и сгорания затягиваются, что приводит к увеличению токсичности отработавших газов.
| Камеры сгорания дизельных двигателей. |
Размер — камера — сгорание © Предкамерные дизели
| Устройство и принцип действия камер сгорания Многократная подача топлива за один такт попутно обеспечивает снижение температуры в камере сгорания, что приводит к уменьшению образования окиси азота- одной из наиболее токсичных составляющих выхлопных газов дизеля. Мы располагаем очень малым количеством данных о влиянии различных топлив и их свойств на размеры пламени, хотя исследование этого вопроса ведется и в настоящее время. |
- 7,0–7,5 октановое число 72–76.
- 7,5–8,5 октановое число 76–85.
- 5,5–7 октановое число 66–72.
- 10:1 октановое число 92.
- От 10,5 до 12,5 октановое число 95.
- От 12 до 14,5 октановое число 98.
Крутящий момент
Отсек камер сгорания двигателя газовой турбины включает: сборник камеры сгорания; пламенные трубы; переходные патрубки в сборе; топливные форсунки; запальные свечи; трансформаторы запала; индикаторы пламени; пламеперебросные патрубки; различные элементы материального обеспечения и прокладки.
Горение рабочей смеси, термодинамика и механика двигателя.
Главная ⁄ Всё о бензопилах ⁄ Горение рабочей смеси, термодинамика и механика двигателя.
ГОРЕНИЕ РАБОЧЕЙ СМЕСИ, ТЕРМОДИНАМИКА И МЕХАНИКА ДВИГАТЕЛЯ
Индикаторная диаграмма 2-тактного двигателя

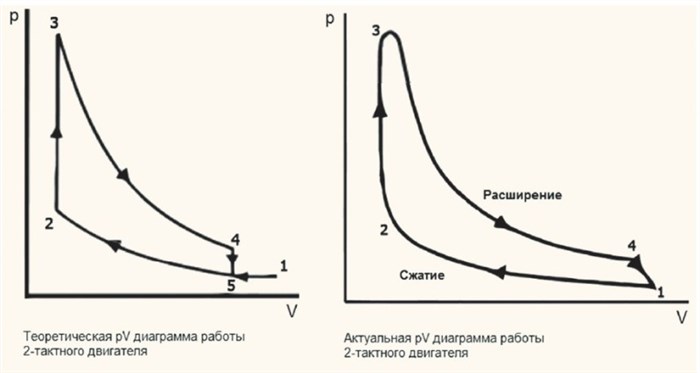

При рассмотрении рабочих циклов двигателей внутреннего сгорания целесообразно воспользоваться графическим изображением процессов, используя для этого систему координат «давление — объем», P—V. В системе координат P—V представляется зависимость давления газа в цилиндре от объема надпоршневого пространства. Диаграмма P—V получается в процессе измерения давления в надпоршневом пространстве с помощью специального прибора. Этот прибор называется индикатором, и поэтому диаграмма P—V называется индикаторной. На рисунке выше представлена индикаторная диаграмма 2-тактного двигателя.
Устройство современного 2-тактного двигателя

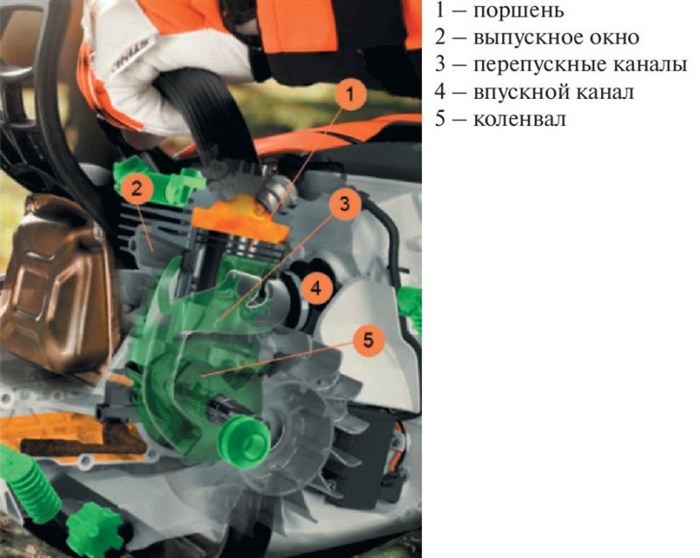

В 2-тактном двигателе горючая смесь до поступления в цилиндр заполняет картер, расположенный под поршнем. В стенке цилиндра имеются два окна: впускное (канал впуска) и выпускное (канал выпуска), а также окна продувочных каналов. Картер непосредственно с атмосферой не сообщается, впускное окно соединено с карбюратором. Продувочные окна сообщаются с картером камерой через каналы продувки.

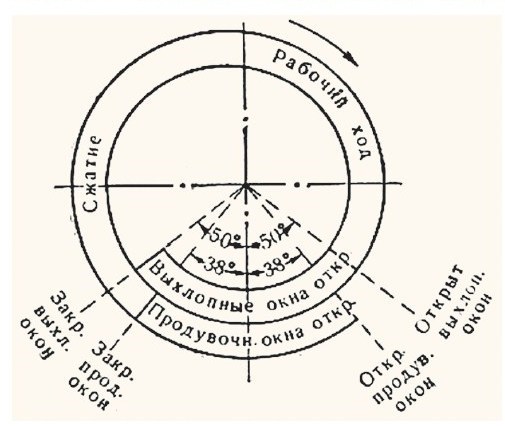

Рабочий процесс 2-тактного карбюраторного двигателя
Рассмотрим подробнее рабочий цикл двигателя.
Всасывание, сжатие и зажигание

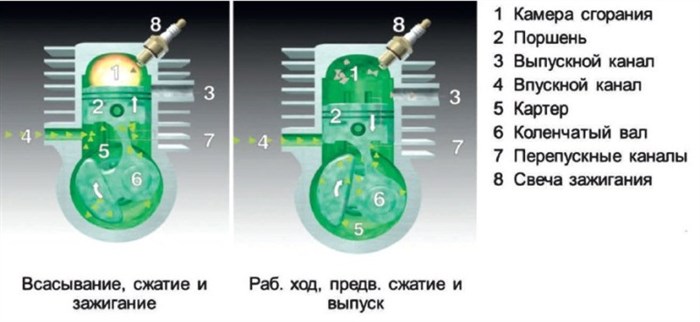

При движении вверх поршень (2) сжимает топливовоздушную смесь в камере сгорания (1). В картере создается разряжение (5). Так как впускной канал (4) открыт, свежая порция рабочей смеси попадает в картер (5). В это же время поршень (2) перекрывает выпускной канал (3) и перепускные каналы (7). Смесь сжимается и воспламеняется с помощью свечи зажигания (8) немного раньше ВМТ. Давление, возникающее при сгорании топлива, толкает поршень (2) вниз.
