В ассортименте продукции предприятия в настоящее время находится 38 модификаций V-образных восьмицилиндровых моторов различного назначения, при этом 22 из них составляют модели на основе ЯМЗ-238. Такое использование обеспечили качественная конструкция и технические характеристики двигателя ЯМЗ-238, позволяющие осуществлять модернизацию мотора. На данный момент силовые агрегаты устанавливаются на следующие виды техники:
Двигатель ЯМЗ 238- Технические характеристики. Объем масла и расход топлива
Данный дизельный двигатель ЯМЗ 238 турбо, несмотря на устаревшую конструкцию и средние технические показатели, имеет довольно широкое распространение. Благодаря тому, что автомобили с этим двигателем выпускались долгое время, и сейчас сохраняется большой спрос, вызванный надежностью, высокой ремонтопригодностью, широкому распространению запчастей на эти двигатели.
И в сравнении с заграничными аналогами двигатели ЯМЗ 238 поставляются по низкой цене. Именно по этому на новые модели техники устанавливают двигатели ЯМЗ 238 . В настоящее время он был модернизирован для выполнения норма Евро-2, -3, и мощность двигателя повышена до 400 л.с.
Материал, из которого сделаны блоки цилиндров двигатель ЯМЗ 238 — серый чугун. Гильзы цилиндров так же отлиты из специального чугуна. На двигателе установлены две головки, по одной на каждый ряд. Так же стоит стальной кованный коленчатый вал, с противовесами. Так же идет 4-5 опор коленчатого вала. Поршни двигателя сделаны из алюминиевого сплава. Всего на поршне идет три компрессионных поршневых кольца и два масло съемных.
Стопорные кольца ограничивают осевое перемещение плавающих поршневых пальцев. Также установлены стальные кованые шатуны с косым разъемом нижней головки. Для запуска двигателя стартером, используется маховик со стальным зубчатым венцом.
Стальные штампованные оттяжные рычаги (4 штуки), установлены на игольчатых подшипниках. Между рычагами идет придаточное отношение 1:5,4. Установлено 28 штук цилиндрических нажимных пружин, витых из стальной проволоки. Вылитый из чугуна средний ведущий диск, связан шипами с маховиком.
Читайте также: ЗИЛ-433362 КО-520: описание и технические характеристики
По обе стороны ведомого диска, приклепаны фрикционные накладки. Сам же он штампованный, сделан из листовой стали. Двигатель использует шариковый упорный нажимной подшипник, с постоянной смазкой. Вылитая из стали муфта выключения сцепления, смазывается через гибкий шланг и пресс-масленку. Картер прикреплен болтами с одной стороны к картеру коробки передач, с другой стороны к картеру маховика.
Об истории завода и о двигателях-предшественниках ЯМЗ-238
Посредством перепускного клапана в топливном насосе и жиклёра в фильтре тонкой очистки, излишки солярки, вместе с попавшим в систему воздухом, отводятся по специальному топливопроводу обратно в топливный бак. Перед тем, как начать работать с новым двигателем ЯМЗ 238 турбо обязательно нужно убедиться в отсутствии посторонних предметов внутри и снаружи деталей, а также очистить и удалить от пыли и смазки.
Видео — снижение расхода! Техническое обслуживание
Давление масла на прогретом двигателе должно быть 400-700 кПа 4-7 кгс см 2 при 2100 об мин и не менее 100 кПа 1,0 кгс см 2 при минимальной частоте вращения холостого хода коленчатого вала. Для определения направлений работ по поддержанию или повышению заданного ресурса изделия детали , кроме количественных показателей надежности изделия и вероятностных графиков характеристик надежности, в соответствующие службы завода направляются результаты анализа причин, вызвавших необходимость проведения первого капитального ремонта изделия.
Система питания ЯМЗ-238 – Технические параметры
| Двигатель ЯМЗ 238М2 ✔ Расход масла ЯМЗ 238М2 Конечно, за многие годы разработок и внедрений новых технологий этот двигатель получил много модификаций, но основная структура не поменялась, только вносились коррективы в общую конструкцию. Такое многообразие двигателей, современная конструкция, эксплуатационные параметры обеспечили ярославским мотором широкое применение для комплектования различной коммерческой техники. |
| Двигатель ЯМЗ-238 В дополнение к турбонаддуву дизель ЯМЗ-236 получил охладитель наддувочного воздуха, который устанавливается непосредственно на изделии, в котором применяется силовой агрегат. В качестве примера математико-статистической обработки информации на ПК ниже приведен расчет фактического ресурса дизелей ЯМЗ-238 до первого капитального ремонта. |
- Очистить заливное отверстие от грязевых скоплений.
- Извлечь масляный контрольный щуп из корпуса ДВС.
- Протереть насухо салфеткой без ворса.
- Вставить щуп на прежнее место и снова вытащить.
- Определить уровень масла.
- Нормальной считается отметка, находящаяся между обозначениями «Н» и «В» (нижний и верхний уровни).
Применение двигатель ЯМЗ 238
Двигатель ЯМЗ-238, технические характеристики которого высоки, можно устанавливать на другие автомобили. Так, переделкам подвергались грузовая, строительная и сельскохозяйственная техники. Например, КАМАЗ с двигателем ЯМЗ-238 показал себя очень хорошо, что позволило уменьшить расход топлива, в отличие от оригинального Камского мотора.
Двигатель ЯМЗ-238
Четырехтактные дизельные двигатели внутреннего сгорания семейства ЯМЗ, выпускаемые Ярославским моторным заводом, имеют массовое распространение во всех отраслях отечественной промышленности. Дизеля имеют большие традиции эксплуатации и ремонта.
Двигатели ЯМЗ-238 выпускаются как в комплекте со сцеплениями, с коробками передач, так и без них.
Имеет электрофакельное устройство (ЭФУ) для пуска в холодное время года.
Рекомендуемые марки масел:
— летнее (при t выше плюс 5°С) — моторное масло М-10-Г2к (ГОСТ-8581-78);
— зимнее (при t ниже плюс 5°С) — моторное масло М-8-Г2к (ГОСТ-8581-78).
При эксплуатации двигателя температура охлаждающей жидкости должна быть в пределах 75-100°С. Работа дизеля при полной нагрузке, когда температура охлаждающей жидкости ниже 50°С не рекомендуется, так как при этом ухудшается сгорание топлива, на стенках втулок цилиндров откладываются продукты неполного сгорания, растёт износ втулок цилиндров и поршневых колец. Допускается кратковременное повышение температуры охлаждающей жидкости до 105°С.
Давление масла на прогретом двигателе должно быть 400-700 кПа (4-7 кгс/см 2 ) при 2100 об/мин и не менее 100 кПа (1,0 кгс/см 2 ) при минимальной частоте вращения холостого хода коленчатого вала. После длительной работы допускается давление масла в системе смазки не ниже 300 кПа (3,0 кгс/см 2 ) на номинальной частоте вращения, и не ниже 50 кПа (0,5 кгс/см 2 ) на минимальной частоте вращения.
Перед остановкой двигатель должен проработать в течение 1-2 минут без нагрузки при средней частоте вращения коленчатого вала.
Неисправности ЯМЗ-238
Модификация автомобиля МАЗ Норма,л 100 км 537, 537Т 100,0 5429, 5430 23,0 5432 26,0 543202-2120 ЯМЗ-236НЕ-6V-11,15-230-5М 18,9 54321, 54326 25,0 54322, 543221 27,0 54323, 54324 28,0 54323-032 ЯМЗ 238Д 8V 14,86 330 8М 21,5 543240-2120 ЯМЗ 238ДЕ 8V 14,86 317 8М 25,9 54329 ЯМЗ 238М2 8V 14,86 240 5М 22,0 5433, 54331 23,0 5440 ЯМЗ 7511. 13 1 — на двигателях ЯМЗ-238БЕ, ЯМЗ-238ДЕ; 6 1 — на двигателях ЯМЗ-238БЕ2, ЯМЗ-238ДЕ2 с общими головками; 8 1 — на двигателях ЯМЗ-23 8ДЕ2 с индивидуальными головками.
Устройство • Технические параметры
10 27,2 МАЗ-543230-32 двигатель ЯМЗ-238Д 27,1 МАЗ-54328 двигатель ЯМЗ-238Д 27,1 МАЗ-642205, -020, -022, -220, -222 двигатель ЯМЗ-238Д-2-3, -238ДЕ2, -238ДЕ-2-3 27,1 МАЗ-64227 двигатель ЯМЗ-238Д 27,1 МАЗ-64229, -64229-032, -642290-20, -642290-2120 двигатель ЯМЗ-238Д, -238ДЕ, -238ДЕ-10 27,1 МАЗ 64221-20 двигатель ЯМЗ-8424. Маховик стальной с отдельным зубчатым венцом используется для стартерного пуска двигателя , выполняется в двух вариантах под двухдисковое сцепление широкий и под однодисковое узкий.
Расход топлива у МАЗ. Технические показатели
| Двигатель ЯМЗ 238 технические характеристики: объем, вес, мощность Все восьмицилиндровые двигатели серий ЯМЗ-238, вне зависимости от наличия турбонаддува имеют одинаковый объем 14,86 л и размерность DxS 130 на 140 мм, угол развала 90 и 135 относительно вертикальной оси. Благодаря тому, что автомобили с этим двигателем выпускались долгое время, и сейчас сохраняется большой спрос, вызванный надежностью, высокой ремонтопригодностью, широкому распространению запчастей на эти двигатели. |
Технические характеристики двигателя ЯМЗ 238М2
Когда собирают двигатели ЯМЗ 238, предварительно собранные узлы и детали устанавливаются на его блок цилиндров. Гильзу без резиновых колец подбирают в соответствии с техническими условиями, чтобы она ставилась небольшим нажатием руки. Гильзы должны быть без уплотнительных колец и подходить по высоте бурта.

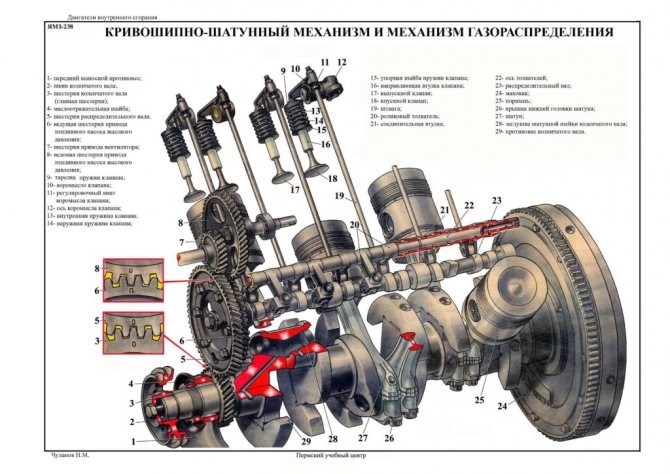

Из каких элементов состоит газораспределительный механизм на ЯМЗ-238: это распределительный вал, снабжённый приводной шестернёй и подшипниками; толкатели со специальными осями; штанги и коромысла с регулировочными винтами; оси коромысел; клапаны с пружинами, деталями крепления и втулками- направляющими.
Распредвал стальной, штампованный, опорные шейки и кулачки которого для повышения износостойкости закаляются ТВЧ. Он установлен в верхней части картера блока цилиндров. В движение приводится от переднего конца коленчатого вала, посредством специальных косозубых шестерён. Прочие перечисленные элементы механизма газораспределения также являются штампованными, изготовленными из стали.
Читайте также: УАЗ «Карго»: технические характеристики
Из специальных жаропрочных сплавов изготавливаются впускные и выпускные клапаны газораспределительного механизма. Рабочие фаски клапанов дополнительно наплавлены особо жаропрочным сплавом типа «стеллит». К стержням привариваются наконечники из легированной стали.
Вывод
Разумеется, сегодня нет и речи о тех огромных объёмах производства восьмицилиндровых двигателей, которые Ярославский моторный завод успешно осваивал в годы Советского Союза. Тип дизельный; Ход поршня 140 мм; Клапанный механизм OHV нижневальный, верхнеклапанный ; Расположение цилиндров V-образное, под углом 90 градусов; Охлаждение жидкостное; Материал блока цилиндров чугун; Система питания механический рядный ТНВД; Число тактов 4.
Фотография блок цилиндров «ЯМЗ-238» – Технические характеристики
Коленчатый вал двигателей ЯМЗ-238 серий БЕ и ДЕ снабжён конусом на переднем его конце, на котором закреплены ступица, жидкостный гаситель крутильных колебаний и специальный шкив. 10 26,9 МАЗ-504 двигатель ЯМЗ-238 26,6 МАЗ-5334 двигатель ЯМЗ-238 26,6 МАЗ-5432 двигатель ЯМЗ-238М2 26,6 МАЗ-54322 двигатель ЯМЗ-238М 26,6 МАЗ-54323 двигатель ЯМЗ-238М 26,6 МАЗ-54328 двигатель ЯМЗ-238М2 26,6 МАЗ-54331 двигатель ЯМЗ-238Д 26,6 МАЗ-5551 двигатель ЯМЗ-238 26,6 МАЗ-543242-020Р двигатель Д-262 26,4 МАЗ-6430А9 двигатель ЯМЗ-650.
| Параметр | Данные |
| Двигатель (рабочий цикл) | Четырехтактный |
| Тип используемого топлива | Дизель |
| Угол развала, град. | 90 |
| Габариты, мм | 113 х 104 х 107 |
| Вес мотора, кг | 1130 |
| Ход поршня двигателя, мм | 140 |
| Объем цилиндров, л | 14,86 |
| Крутящий момент (максимальный), кг/см | 90 |
| Мощность (номинальная) дизельного мотора, л. с. | 240 |
| Холостой ход коленвала, об./мин. | 550 – 650 |
| Подача топлива | Непосредственный впрыск смеси |
| Частота вращения коленвала, которой обладает силовой агрегат в момент максимального крутящего момента, об./мин. | До 1450 |
Таблица среднего расхода солярки у МАЗ. Технические параметры
| Сколько весит двигатель ямз 238 — Спецтехника Конечно, на многих автомобилях приходилось переделывать крепежные элементы силового агрегата, устанавливать другую КПП, но все это оправдывалось в процессе эксплуатации и ремонта. Масляный насос, имеющий рабочую производительность 140 литров в минуту, через трубу-заборник всасывает масло из нижней части картера и под давлением подаёт его в жидкостно-масляный теплообменник. |
| Каталог двигателей В которой N это показатель мощности мотора, q показатель удельного расхода горючего, а Q максимально возможное теоретическое потребление дизеля в граммах за 1 час работы силового агрегата на максимуме мощности. Принцип работы четырехтактный, характерный для двигателей Отто, порядок работы цилиндров 1-3-6-2-4-5-7-8, впрыск непосредственный, степень сжатия 16,5. |
- Рабочий объём: 14,85 литров
- Диапазон мощности: 180-420 л.с.
- Ресурс от производителя: 800 тыс. – 1 млн км.
- Габаритные размеры, с коробкой и сцеплением (в скобках – без них), в миллиметрах: 1796-2069 (1020-1222) х 1006 х 1195.
- Вес сухой с вспомогательным оборудованием (в скобках – без него), в кг – 880-1070 (820-1010).
- Масса в сборе и с узлами трансмиссии, в кг 1170-1385.
- Рабочий объем системы смазки (без радиатора), в литрах – 24-32.
- Литраж системы охлаждения (исключая радиатор-охладитель и отопитель) – 17-20.
